小绞车司机培训教材VIP专享

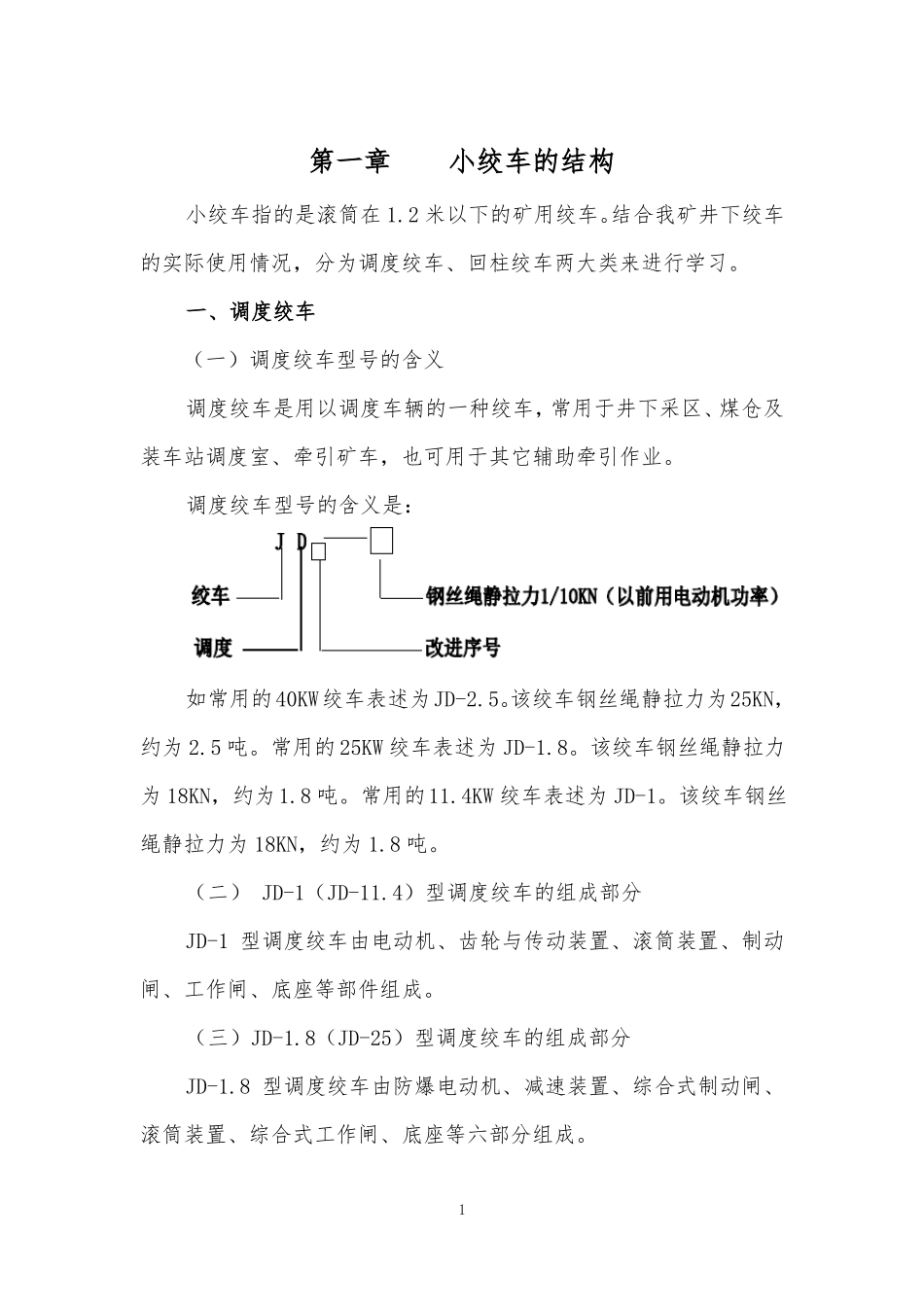

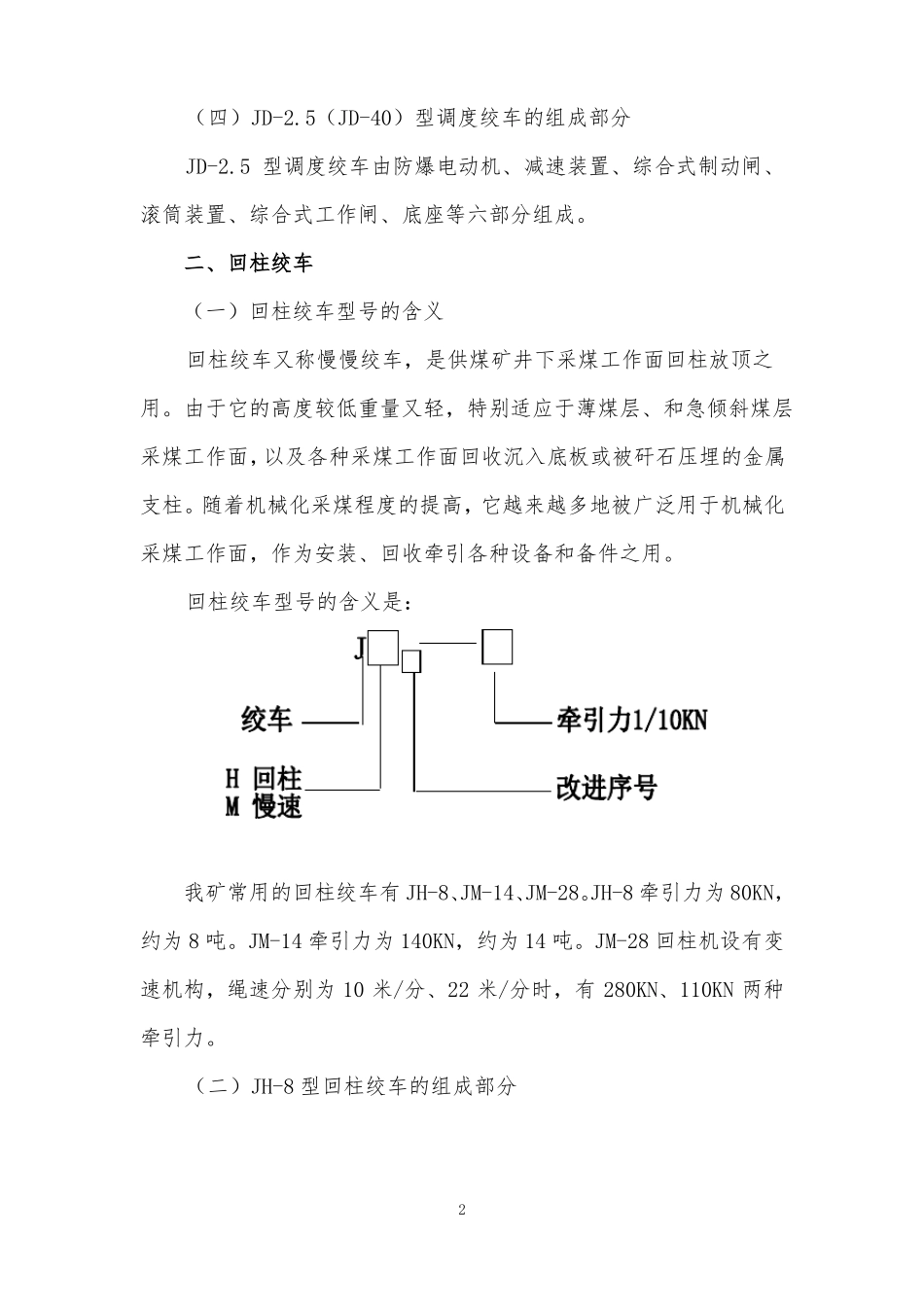

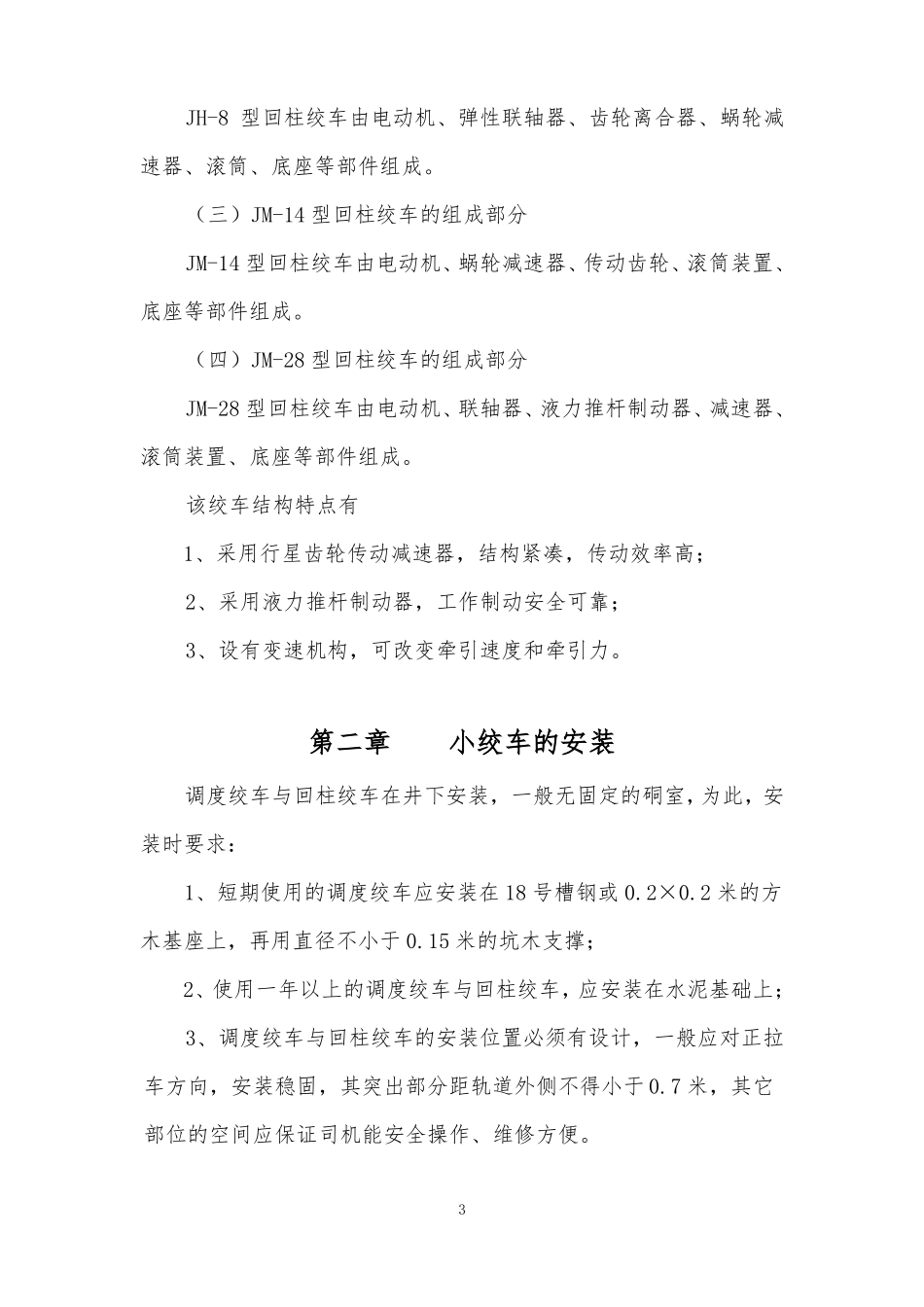

第一章小绞车的结构小绞车指的是滚筒在 1.2 米以下的矿用绞车。结合我矿井下绞车的实际使用情况，分为调度绞车、回柱绞车两大类来进行学习。一、调度绞车（一）调度绞车型号的含义调度绞车是用以调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其它辅助牵引作业。调度绞车型号的含义是：如常用的40KW绞车表述为JD-2.5。该绞车钢丝绳静拉力为25KN，约为 2.5 吨。常用的 25KW 绞车表述为 JD-1.8。该绞车钢丝绳静拉力为 18KN，约为1.8 吨。常用的11.4KW 绞车表述为 JD-1。该绞车钢丝绳静拉力为 18KN，约为 1.8 吨。（二） JD-1（JD-11.4）型调度绞车的组成部分JD-1 型调度绞车由电动机、齿轮与传动装置、滚筒装置、制动闸、工作闸、底座等部件组成。（三）JD-1.8（JD-25）型调度绞车的组成部分JD-1.8 型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。1（四）JD-2.5（JD-40）型调度绞车的组成部分JD-2.5 型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。二、回柱绞车（一）回柱绞车型号的含义回柱绞车又称慢慢绞车，是供煤矿井下采煤工作面回柱放顶之用。由于它的高度较低重量又轻，特别适应于薄煤层、和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。随着机械化采煤程度的提高，它越来越多地被广泛用于机械化采煤工作面，作为安装、回收牵引各种设备和备件之用。回柱绞车型号的含义是：我矿常用的回柱绞车有 JH-8、JM-14、JM-28。JH-8 牵引力为 80KN，约为 8 吨。JM-14 牵引力为 140KN，约为 14 吨。JM-28 回柱机设有变速机构，绳速分别为 10 米/分、22 米/分时，有 280KN、110KN 两种牵引力。（二）JH-8 型回柱绞车的组成部分2JH-8 型回柱绞车由电动机、弹性联轴器、齿轮离合器、蜗轮减速器、滚筒、底座等部件组成。（三）JM-14 型回柱绞车的组成部分JM-14 型回柱绞车由电动机、蜗轮减速器、传动齿轮、滚筒装置、底座等部件组成。（四）JM-28 型回柱绞车的组成部分JM-28 型回柱绞车由电动机、联轴器、液力推杆制动器、减速器、滚筒装置、底座等部件组成。该绞车结构特点有1、采用行星齿轮传动减速器，结构紧凑，传动效率高；2、采用液力推杆制动器，工作制动安全可靠；3、设有变速机构，可改变牵引速度和牵引力。第二章小绞车的安装调度绞车与回柱...
