屋面瓦施工技术交底

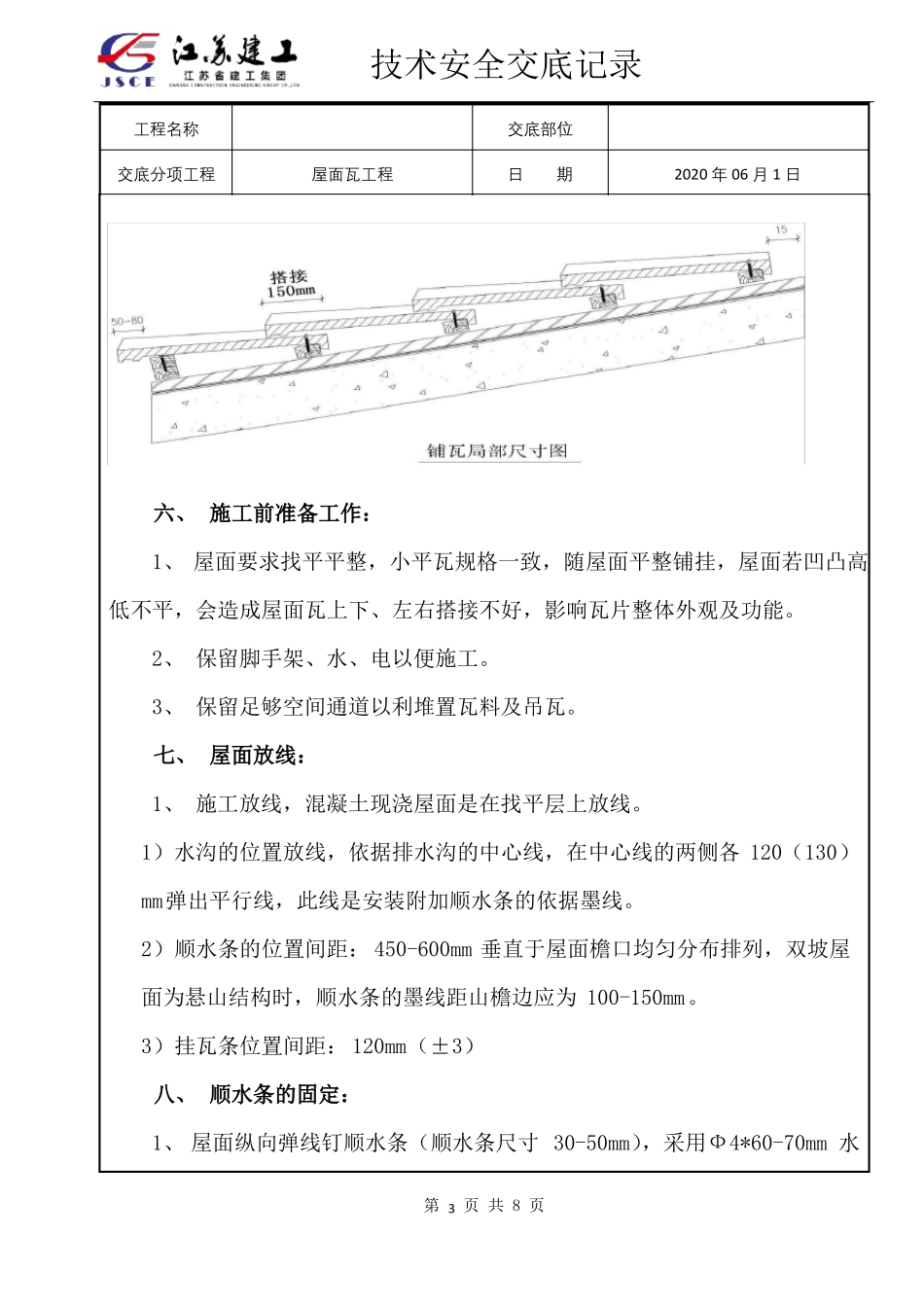

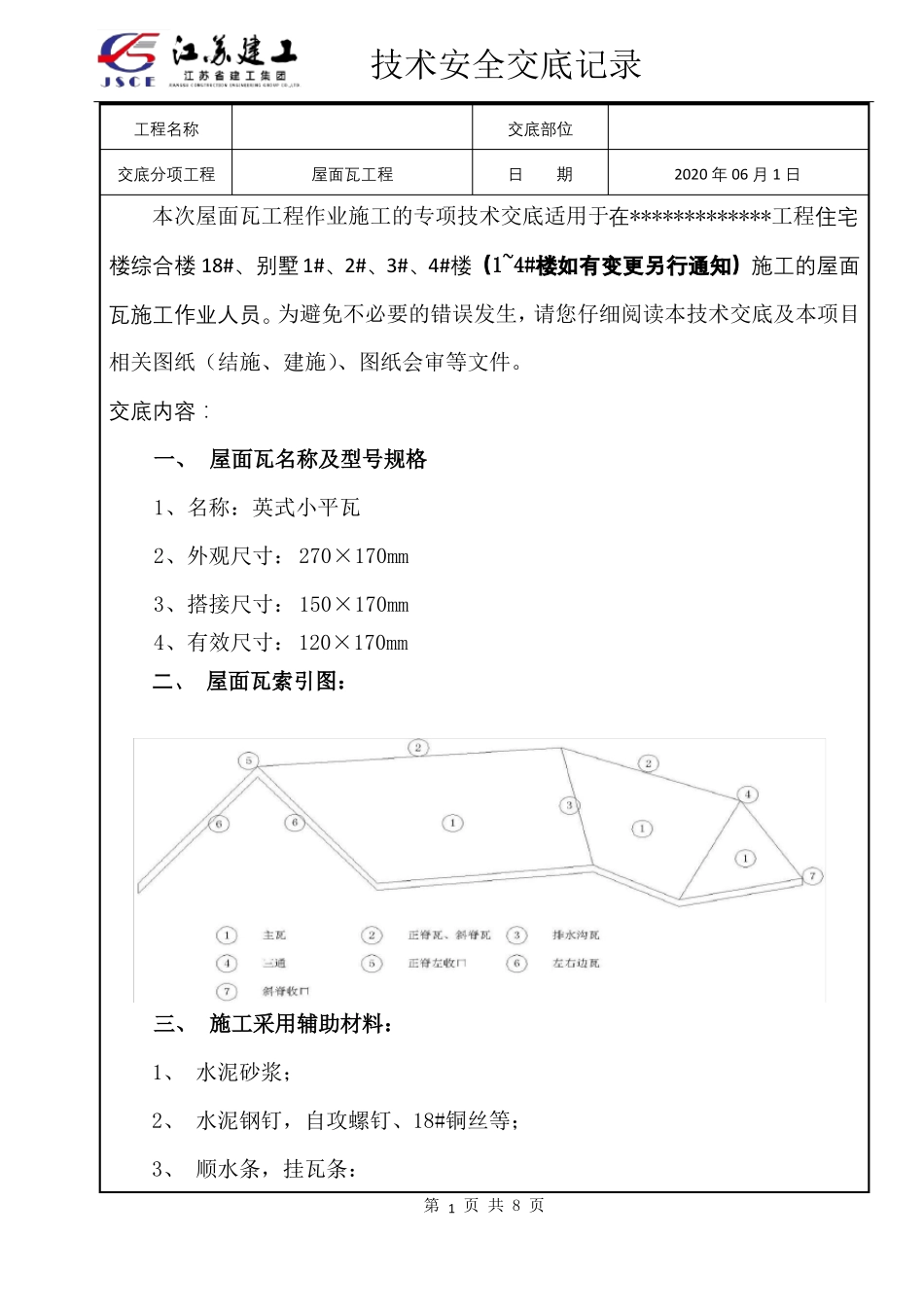

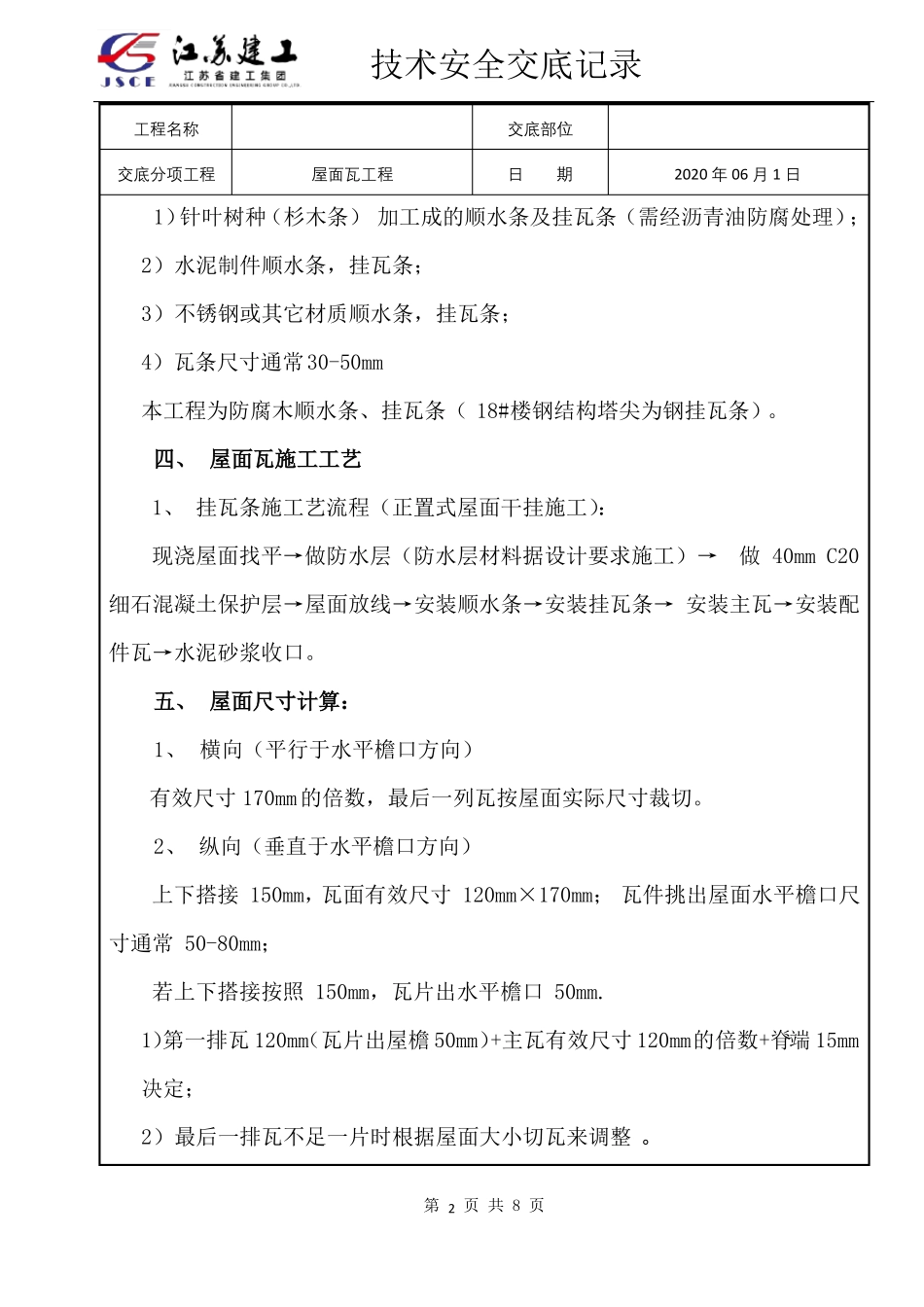

技术安全交底记录交底部位日期2020 年 06 月 1 日工程名称交底分项工程屋面瓦工程本次屋面瓦工程作业施工的专项技术交底适用于在*************工程住宅楼综合楼 18#、别墅 1#、2#、3#、4#楼（1~4#楼如有变更另行通知）施工的屋面瓦施工作业人员。为避免不必要的错误发生，请您仔细阅读本技术交底及本项目相关图纸（结施、建施）、图纸会审等文件。交底内容：一、 屋面瓦名称及型号规格1、名称：英式小平瓦2、外观尺寸：270×170mm3、搭接尺寸：150×170mm4、有效尺寸：120×170mm二、 屋面瓦索引图：三、 施工采用辅助材料：1、 水泥砂浆；2、 水泥钢钉，自攻螺钉、18#铜丝等；3、 顺水条，挂瓦条：第 1 页 共 8 页技术安全交底记录交底部位日期2020 年 06 月 1 日工程名称交底分项工程屋面瓦工程1）针叶树种（杉木条） 加工成的顺水条及挂瓦条（需经沥青油防腐处理）；2）水泥制件顺水条，挂瓦条；3）不锈钢或其它材质顺水条，挂瓦条；4）瓦条尺寸通常 30-50mm本工程为防腐木顺水条、挂瓦条（ 18#楼钢结构塔尖为钢挂瓦条）。四、 屋面瓦施工工艺1、 挂瓦条施工艺流程（正置式屋面干挂施工）：现浇屋面找平→做防水层（防水层材料据设计要求施工）→做 40mm C20细石混凝土保护层→屋面放线→安装顺水条→安装挂瓦条→ 安装主瓦→安装配件瓦→水泥砂浆收口。五、 屋面尺寸计算：1、 横向（平行于水平檐口方向）有效尺寸 170mm 的倍数，最后一列瓦按屋面实际尺寸裁切。2、 纵向（垂直于水平檐口方向）上下搭接 150mm，瓦面有效尺寸 120mm×170mm； 瓦件挑出屋面水平檐口尺寸通常 50-80mm；若上下搭接按照 150mm，瓦片出水平檐口 50mm.1）第一排瓦 120mm（瓦片出屋檐 50mm）+主瓦有效尺寸 120mm的倍数+脊端 15mm决定；2）最后一排瓦不足一片时根据屋面大小切瓦来调整 。第 2 页 共 8 页技术安全交底记录交底部位日期2020 年 06 月 1 日工程名称交底分项工程屋面瓦工程六、 施工前准备工作：1、 屋面要求找平平整，小平瓦规格一致，随屋面平整铺挂，屋面若凹凸高低不平，会造成屋面瓦上下、左右搭接不好，影响瓦片整体外观及功能。2、 保留脚手架、水、电以便施工。3、 保留足够空间通道以利堆置瓦料及吊瓦。七、 屋面放线：1、 施工放线，混凝土现浇屋面是在找平层上放线。1）水沟的位置放线，依据排水沟的中心线，在中心线的两侧各 120（130）mm弹出平行线，此线是安装附加顺水条的...
