屋面钢结构施工方案

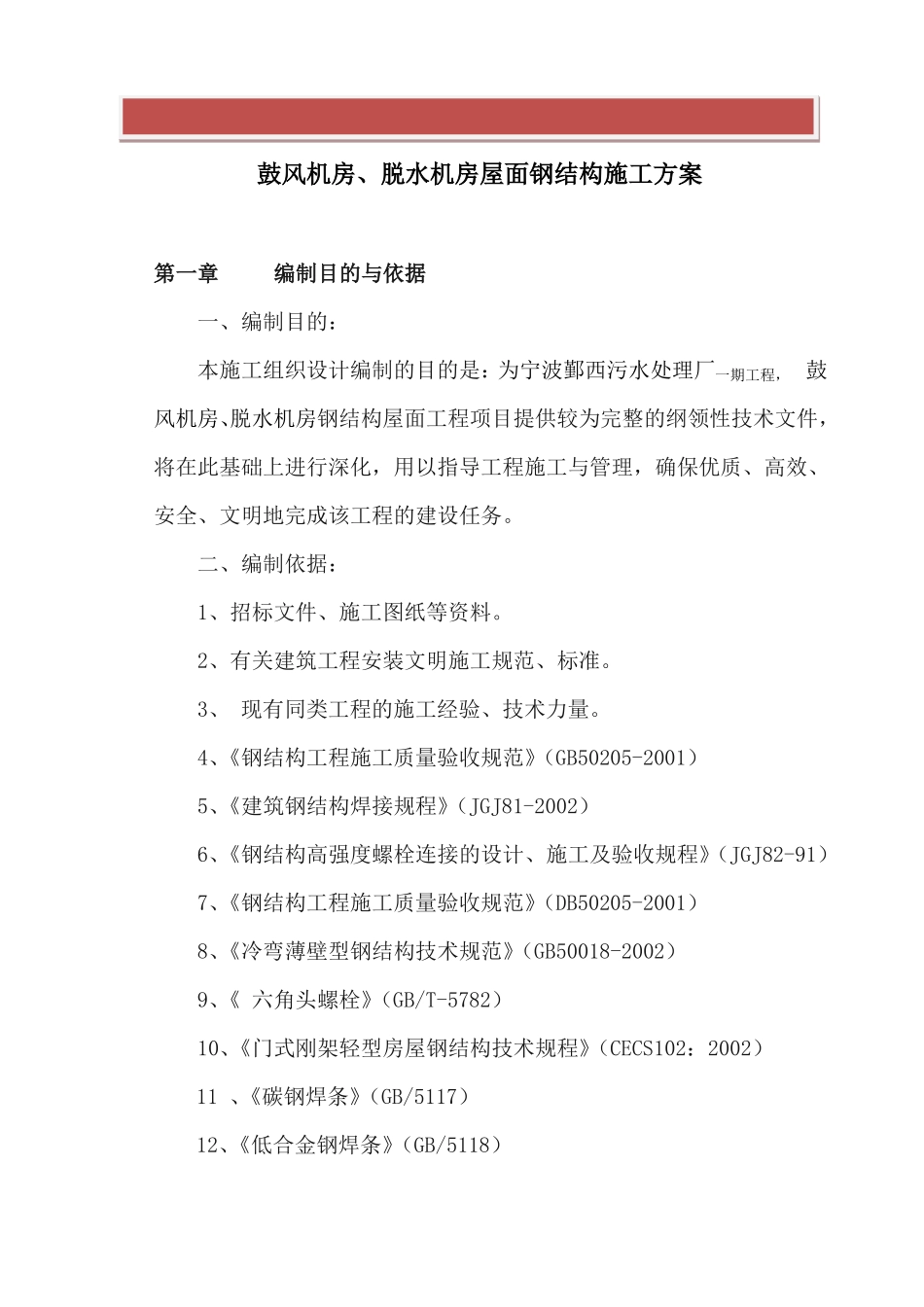

最新资料，word 文档，可以自由编辑！！【本页是封面，下载后可以删除精品文档下载!】鼓风机房、脱水机房屋面钢结构施工方案第一章编制目的与依据一、编制目的：本施工组织设计编制的目的是：为宁波鄞西污水处理厂一期工程， 鼓风机房、脱水机房钢结构屋面工程项目提供较为完整的纲领性技术文件，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、招标文件、施工图纸等资料。2、有关建筑工程安装文明施工规范、标准。3、 现有同类工程的施工经验、技术力量。4、《钢结构工程施工质量验收规范》（GB50205-2001）5、《建筑钢结构焊接规程》（JGJ81-2002）6、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）7、《钢结构工程施工质量验收规范》（DB50205-2001） 8、《冷弯薄壁型钢结构技术规范》（GB50018-2002） 9、《 六角头螺栓》（GB/T-5782）10、《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）11 、《碳钢焊条》（GB/5117）12、《低合金钢焊条》（GB/5118）第二章工程概况及特点一、 工程概况宁波鄞西污水处理厂一期工程位于鄞州区石碶街道，东临奉化江，总占地面积约 363 亩。其中鼓风机房建筑面积1077 m2 ，脱水机房建筑面积1291.11m2 。鼓风机房其中（7）轴~（8）轴 ，（D）轴~（E）轴为一层钢筋混凝土框架结构，A 轴~D 轴*1 轴~7 轴屋顶为钢结构屋面，高度为12.8 米。脱水机房 A~C 轴*1~8 轴为一层钢筋混凝土框架结构，C~F 轴*1~9轴屋顶为钢结构屋面，高度为 13,4 米。主沉重结构钢梁采用焊接 H 型钢截面。钢结构工程主要材料包括以下内容；编号GJGXGSCLTXLTLGYC屋面构件名称刚架梁刚系梁水平支撑屋面檩条斜拉杆拉条隅撑夹芯彩钢板规格H(350～655)×200×8×16￠89×2.0 圆钢￠16 圆钢C220×75×20×2.5￠12 圆钢￠12 圆钢L50×375 厚聚苯乙烯夹芯彩钢板材料Q345Q235Q235Q235Q235Q235Q2350.5 ㎜材料说明；a.钢材：主材采用 Q345 ，连接板及加劲板均采用 Q235-B，钢材须保证抗拉强度、伸长率、屈服点、冷弯四项要求。支撑、系杆、拉条等采用Q235,所有钢件钢材须具有碳、硫、磷含量合格保证。b.焊接材料：端板与柱、梁翼缘的连接焊接为全熔透坡口焊，焊条采用E43系例手工电焊条；手工电弧焊采用E50 系例。焊丝采用HJ401-H08或 HJ401-H08A焊丝。c.螺栓：主框架及檩条用高强螺栓连接，高强螺栓连接强度等级为10.9...
