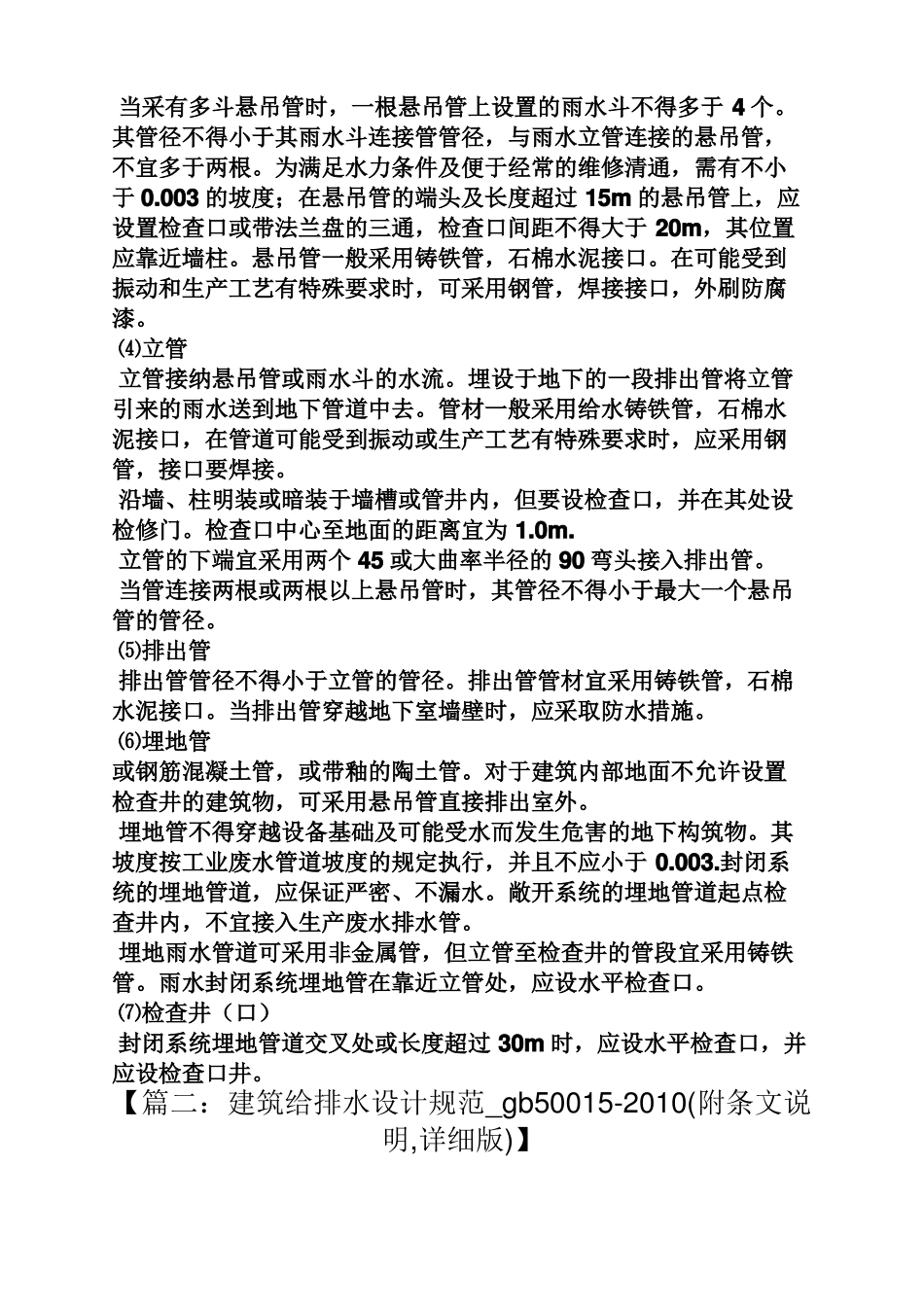

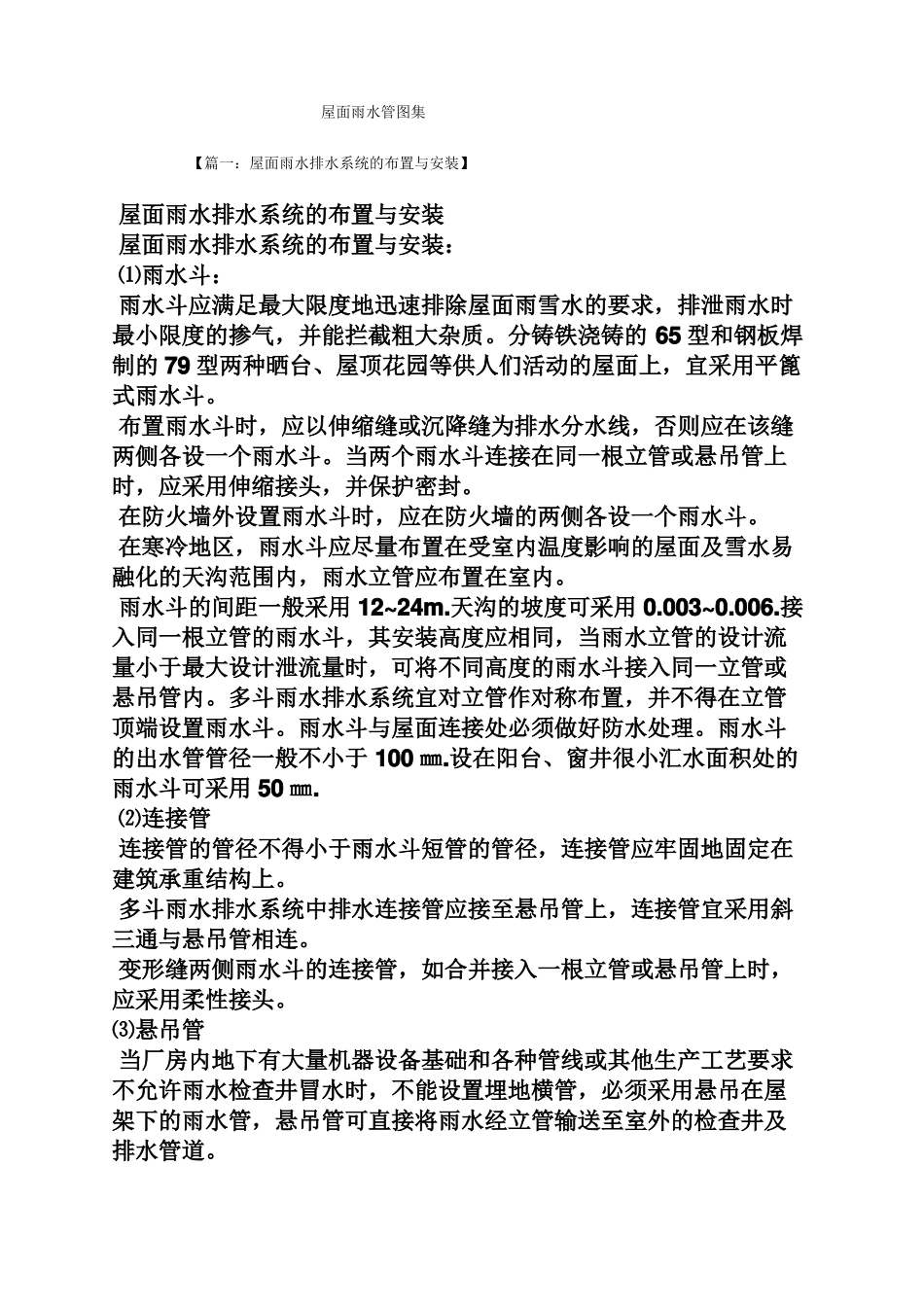

屋面雨水管图集【篇一：屋面雨水排水系统的布置与安装】屋面雨水排水系统的布置与安装屋面雨水排水系统的布置与安装：⑴雨水斗：雨水斗应满足最大限度地迅速排除屋面雨雪水的要求，排泄雨水时最小限度的掺气，并能拦截粗大杂质。分铸铁浇铸的 65 型和钢板焊制的 79 型两种晒台、屋顶花园等供人们活动的屋面上，宜采用平篦式雨水斗。布置雨水斗时，应以伸缩缝或沉降缝为排水分水线，否则应在该缝两侧各设一个雨水斗。当两个雨水斗连接在同一根立管或悬吊管上时，应采用伸缩接头，并保护密封。在防火墙外设置雨水斗时，应在防火墙的两侧各设一个雨水斗。在寒冷地区，雨水斗应尽量布置在受室内温度影响的屋面及雪水易融化的天沟范围内，雨水立管应布置在室内。雨水斗的间距一般采用 12~24m.天沟的坡度可采用 0.003~0.006.接入同一根立管的雨水斗，其安装高度应相同，当雨水立管的设计流量小于最大设计泄流量时，可将不同高度的雨水斗接入同一立管或悬吊管内。多斗雨水排水系统宜对立管作对称布置，并不得在立管顶端设置雨水斗。雨水斗与屋面连接处必须做好防水处理。雨水斗的出水管管径一般不小于 100 ㎜.设在阳台、窗井很小汇水面积处的雨水斗可采用 50 ㎜.⑵连接管连接管的管径不得小于雨水斗短管的管径，连接管应牢固地固定在建筑承重结构上。多斗雨水排水系统中排水连接管应接至悬吊管上，连接管宜采用斜三通与悬吊管相连。变形缝两侧雨水斗的连接管，如合并接入一根立管或悬吊管上时，应采用柔性接头。⑶悬吊管当厂房内地下有大量机器设备基础和各种管线或其他生产工艺要求不允许雨水检查井冒水时，不能设置埋地横管，必须采用悬吊在屋架下的雨水管，悬吊管可直接将雨水经立管输送至室外的检查井及排水管道。当采有多斗悬吊管时，一根悬吊管上设置的雨水斗不得多于 4 个。其管径不得小于其雨水斗连接管管径，与雨水立管连接的悬吊管，不宜多于两根。为满足水力条件及便于经常的维修清通，需有不小于 0.003 的坡度；在悬吊管的端头及长度超过 15m 的悬吊管上，应设置检查口或带法兰盘的三通，检查口间距不得大于 20m，其位置应靠近墙柱。悬吊管一般采用铸铁管，石棉水泥接口。在可能受到振动和生产工艺有特殊要求时，可采用钢管，焊接接口，外刷防腐漆。⑷立管立管接纳悬吊管或雨水斗的水流。埋设于地下的一段排出管将立管引来的雨水送到地下管道中去。管材一般采用给水铸铁管，石棉水泥接口，在管道可能受到振动或生产工艺有特...
