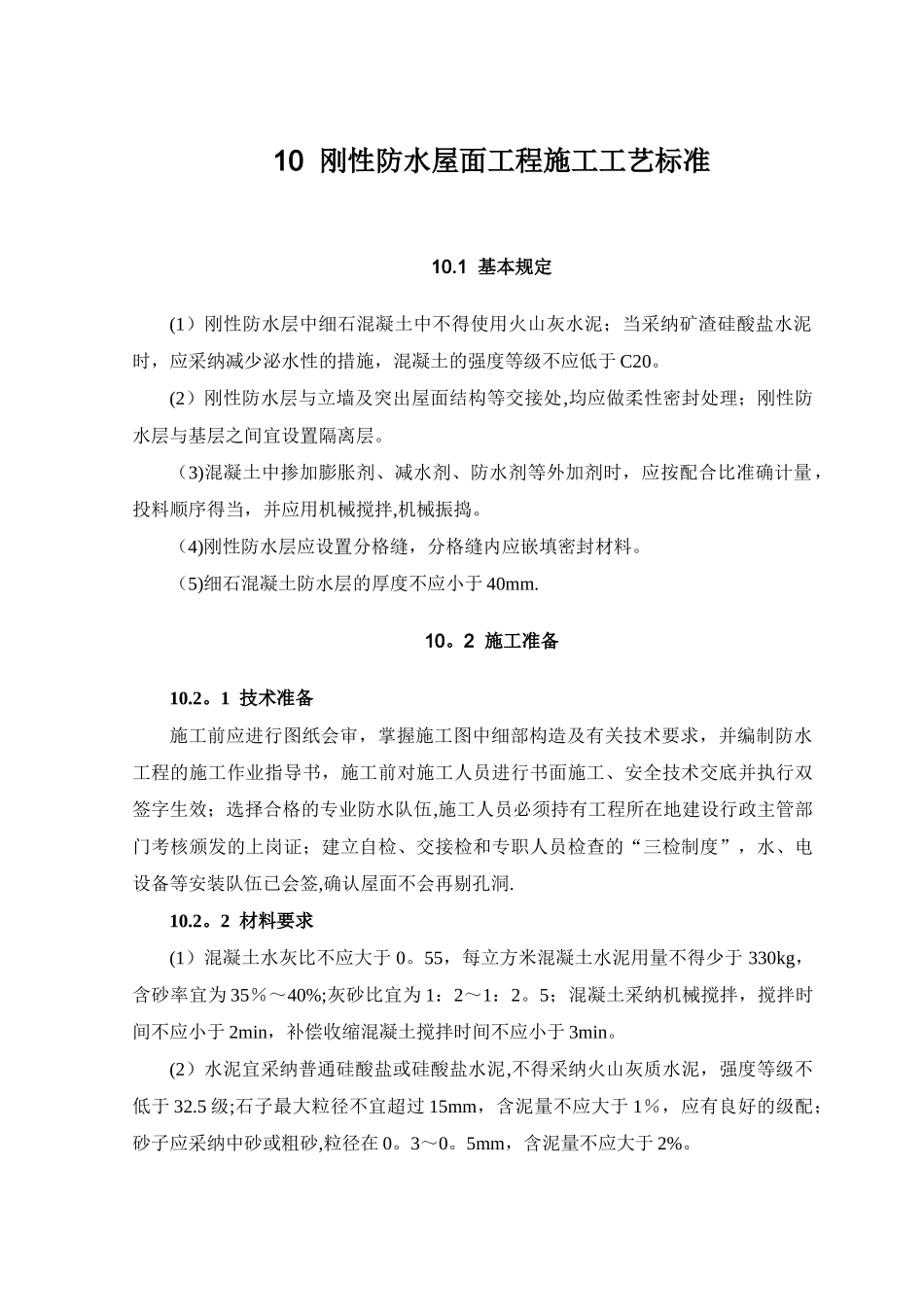

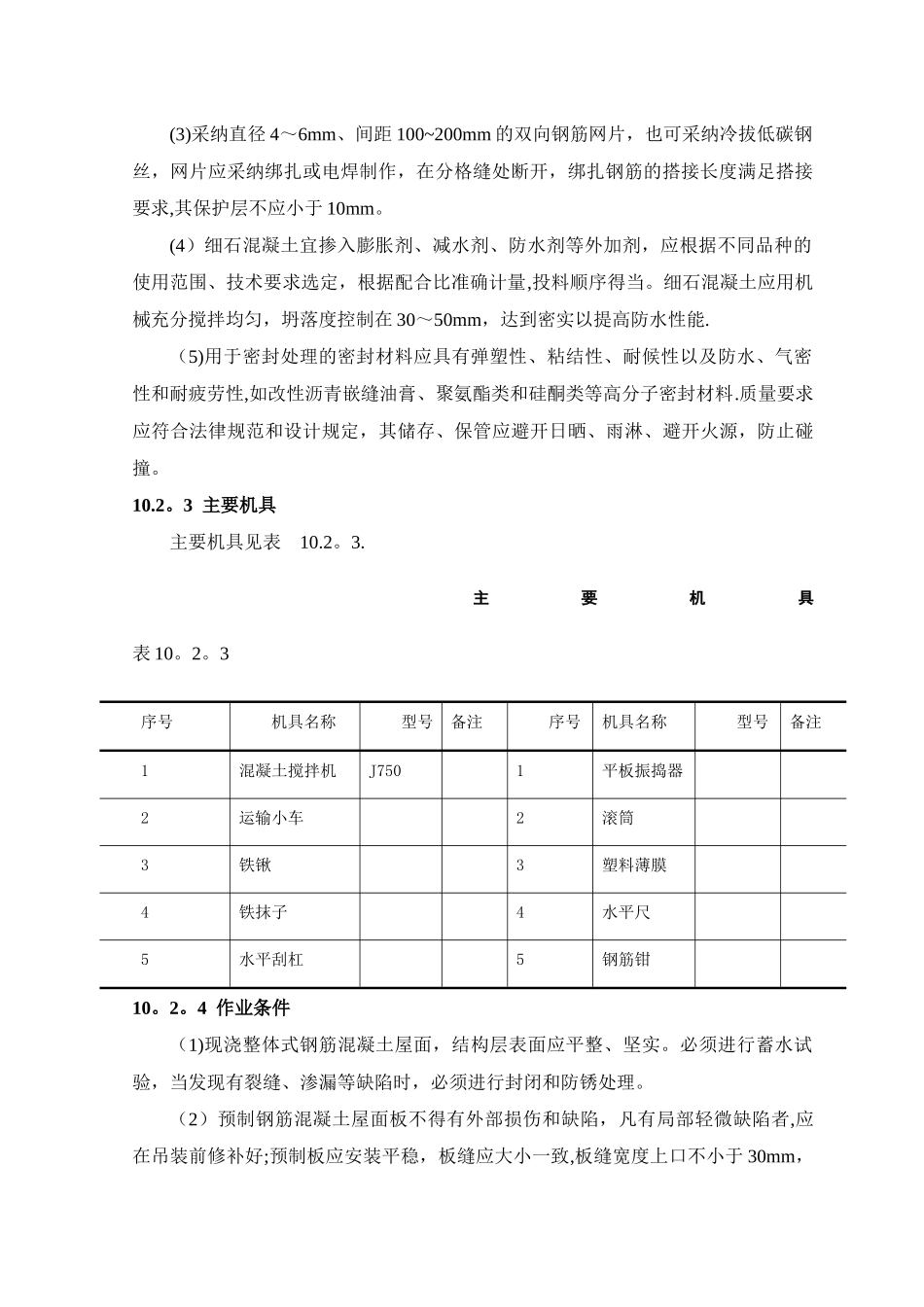

10 刚性防水屋面工程施工工艺标准10.1 基本规定(1）刚性防水层中细石混凝土中不得使用火山灰水泥；当采纳矿渣硅酸盐水泥时，应采纳减少泌水性的措施，混凝土的强度等级不应低于 C20。(2）刚性防水层与立墙及突出屋面结构等交接处,均应做柔性密封处理；刚性防水层与基层之间宜设置隔离层。（3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时，应按配合比准确计量，投料顺序得当，并应用机械搅拌,机械振捣。（4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。（5)细石混凝土防水层的厚度不应小于 40mm.10。2 施工准备10.2。1 技术准备施工前应进行图纸会审，掌握施工图中细部构造及有关技术要求，并编制防水工程的施工作业指导书，施工前对施工人员进行书面施工、安全技术交底并执行双签字生效；选择合格的专业防水队伍,施工人员必须持有工程所在地建设行政主管部门考核颁发的上岗证；建立自检、交接检和专职人员检查的“三检制度”，水、电设备等安装队伍已会签,确认屋面不会再剔孔洞.10.2。2 材料要求(1）混凝土水灰比不应大于 0。55，每立方米混凝土水泥用量不得少于 330kg，含砂率宜为 35％～40%;灰砂比宜为 1：2～1：2。5；混凝土采纳机械搅拌，搅拌时间不应小于 2min，补偿收缩混凝土搅拌时间不应小于 3min。(2）水泥宜采纳普通硅酸盐或硅酸盐水泥,不得采纳火山灰质水泥，强度等级不低于 32.5 级;石子最大粒径不宜超过 15mm，含泥量不应大于 1％，应有良好的级配；砂子应采纳中砂或粗砂,粒径在 0。3～0。5mm，含泥量不应大于 2%。(3)采纳直径 4～6mm、间距 100~200mm 的双向钢筋网片，也可采纳冷拔低碳钢丝，网片应采纳绑扎或电焊制作，在分格缝处断开，绑扎钢筋的搭接长度满足搭接要求,其保护层不应小于 10mm。(4）细石混凝土宜掺入膨胀剂、减水剂、防水剂等外加剂，应根据不同品种的使用范围、技术要求选定，根据配合比准确计量,投料顺序得当。细石混凝土应用机械充分搅拌均匀，坍落度控制在 30～50mm，达到密实以提高防水性能.（5)用于密封处理的密封材料应具有弹塑性、粘结性、耐候性以及防水、气密性和耐疲劳性,如改性沥青嵌缝油膏、聚氨酯类和硅酮类等高分子密封材料.质量要求应符合法律规范和设计规定，其储存、保管应避开日晒、雨淋、避开火源，防止碰撞。10.2。3 主要机具主要机具见表 10.2。3.主要机具 表 10。2。3序号机具名称型号备注序号机具名称型号备注1混凝土搅拌机J7501平板振捣器2运输小车2...
