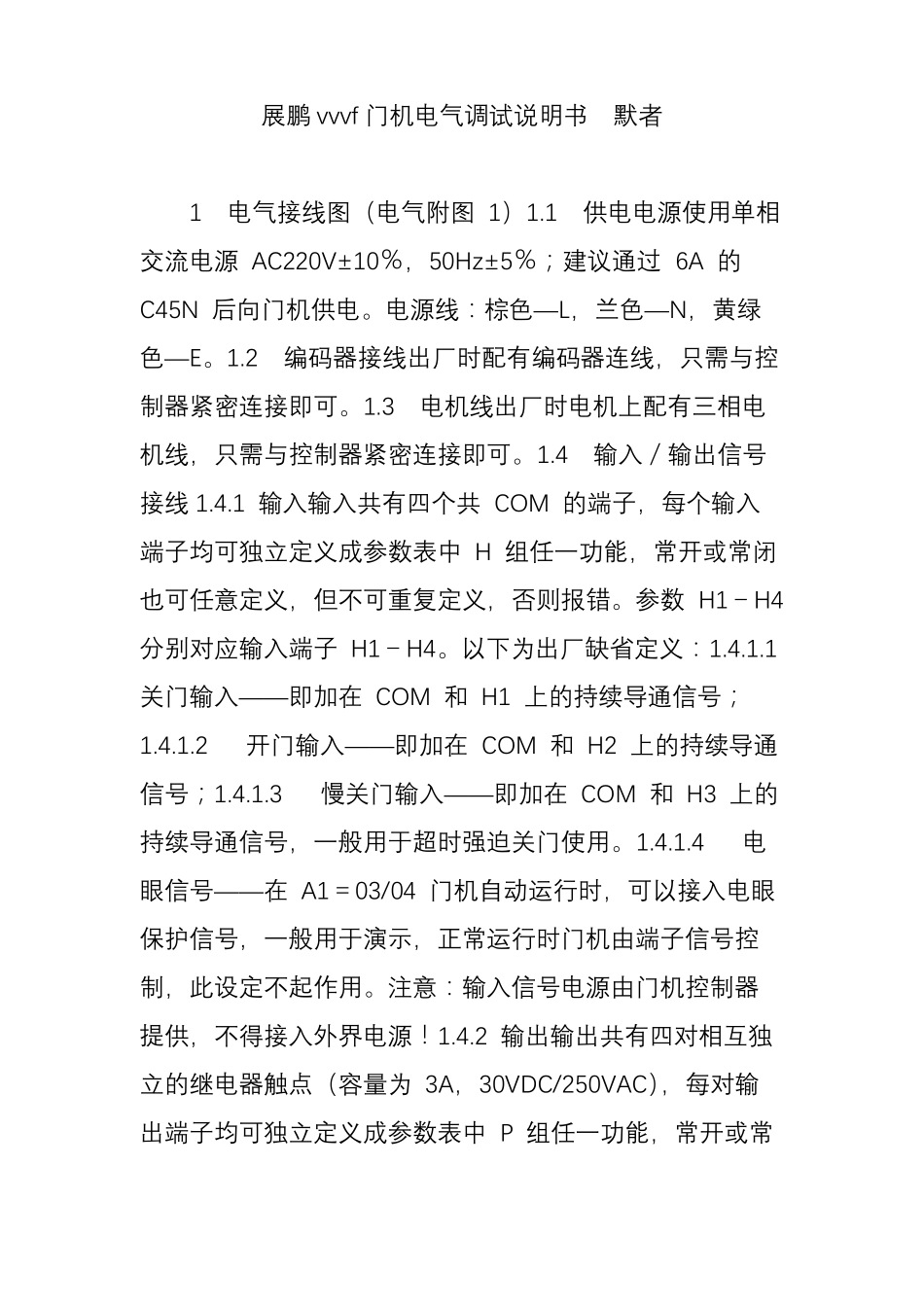

展鹏 vvvf 门机电气调试说明书默者1电气接线图（电气附图 1）1
1供电电源使用单相交流电源 AC220V±10％，50Hz±5％；建议通过 6A 的C45N 后向门机供电
电源线：棕色―L，兰色―N，黄绿色―E
2编码器接线出厂时配有编码器连线，只需与控制器紧密连接即可
3电机线出厂时电机上配有三相电机线，只需与控制器紧密连接即可
4输入／输出信号接线 1
1 输入输入共有四个共 COM 的端子，每个输入端子均可独立定义成参数表中 H 组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错
参数 H1－H4分别对应输入端子 H1－H4
以下为出厂缺省定义：1
1关门输入――即加在 COM 和 H1 上的持续导通信号；1
2开门输入――即加在 COM 和 H2 上的持续导通信号；1
3慢关门输入――即加在 COM 和 H3 上的持续导通信号，一般用于超时强迫关门使用
4电眼信号――在 A1＝03/04 门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用
注意：输入信号电源由门机控制器提供，不得接入外界电源

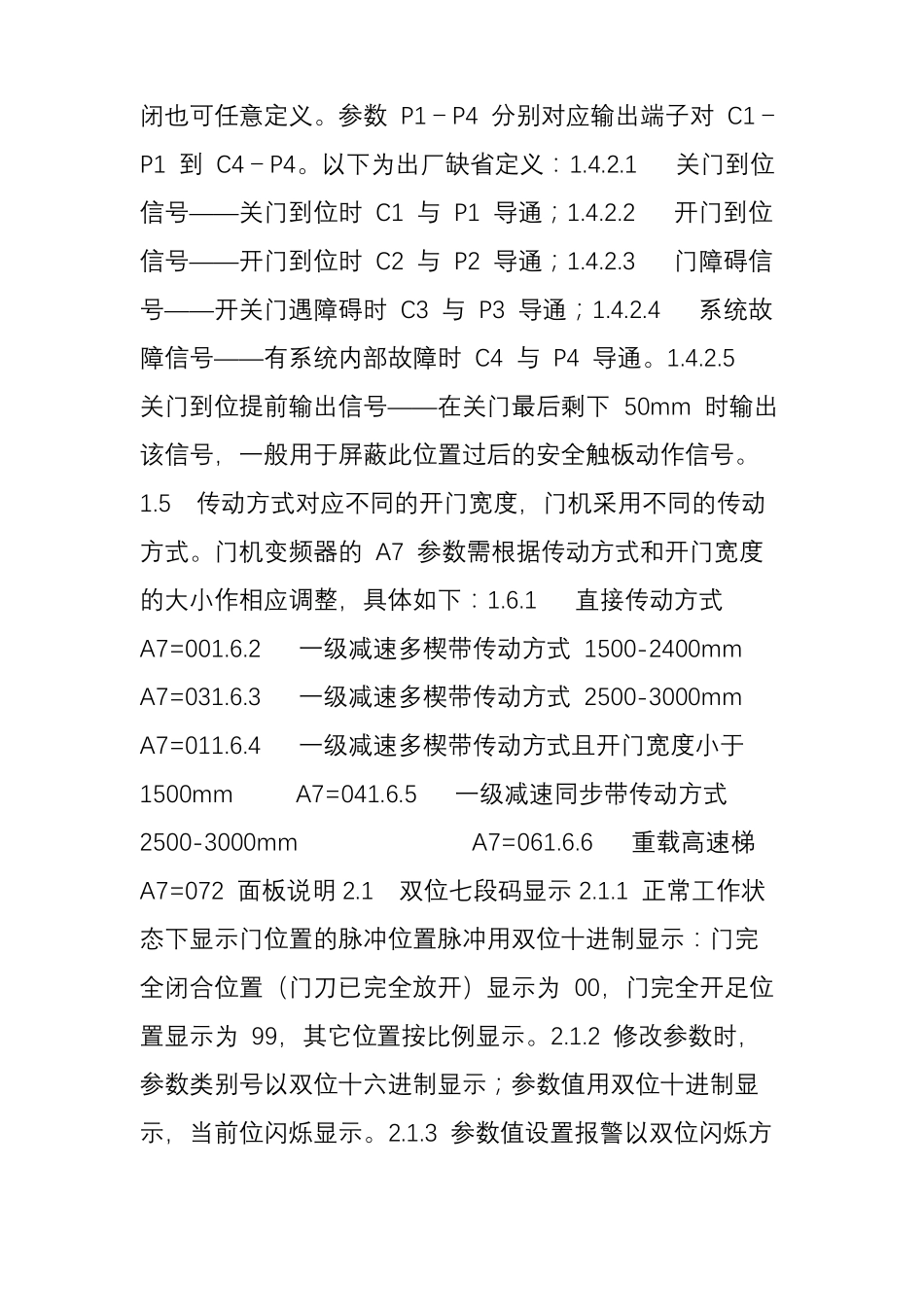

2 输出输出共有四对相互独立的继电器触点（容量为 3A，30VDC/250VAC），每对输出端子均可独立定义成参数表中 P 组任一功能，常开或常闭也可任意定义
参数 P1－P4 分别对应输出端子对 C1－P1 到 C4－P4
以下为出厂缺省定义：1
1关门到位信号――关门到位时 C1 与 P1 导通；1
2开门到位信号――开门到位时 C2 与 P2 导通；1
3门障碍信号――开关门遇障碍时 C3 与 P3 导通；1
4系统故障信号――有系统内部故障时 C4 与 P4 导通

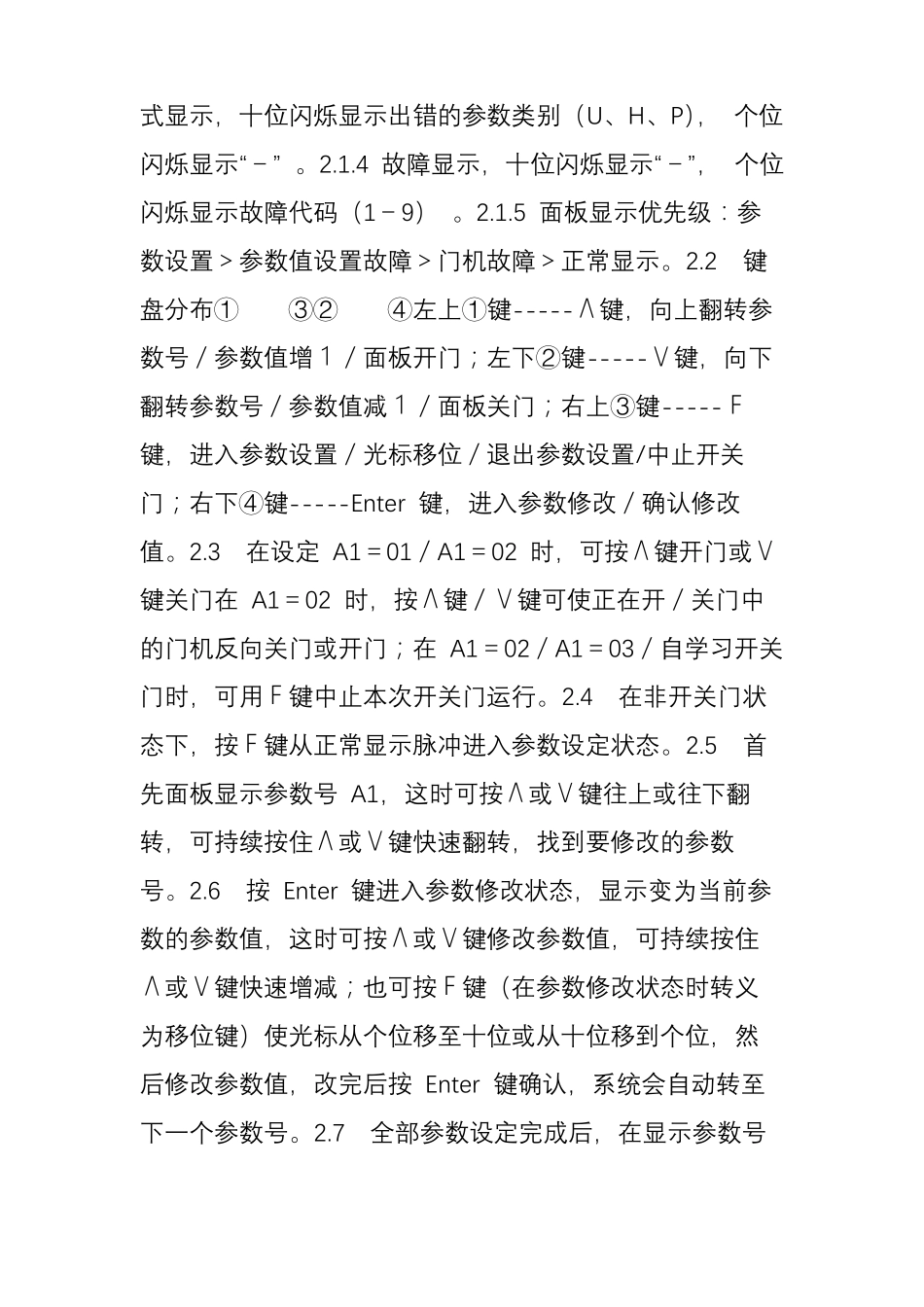

5关门到位提前输出信号――在关门最后剩下
