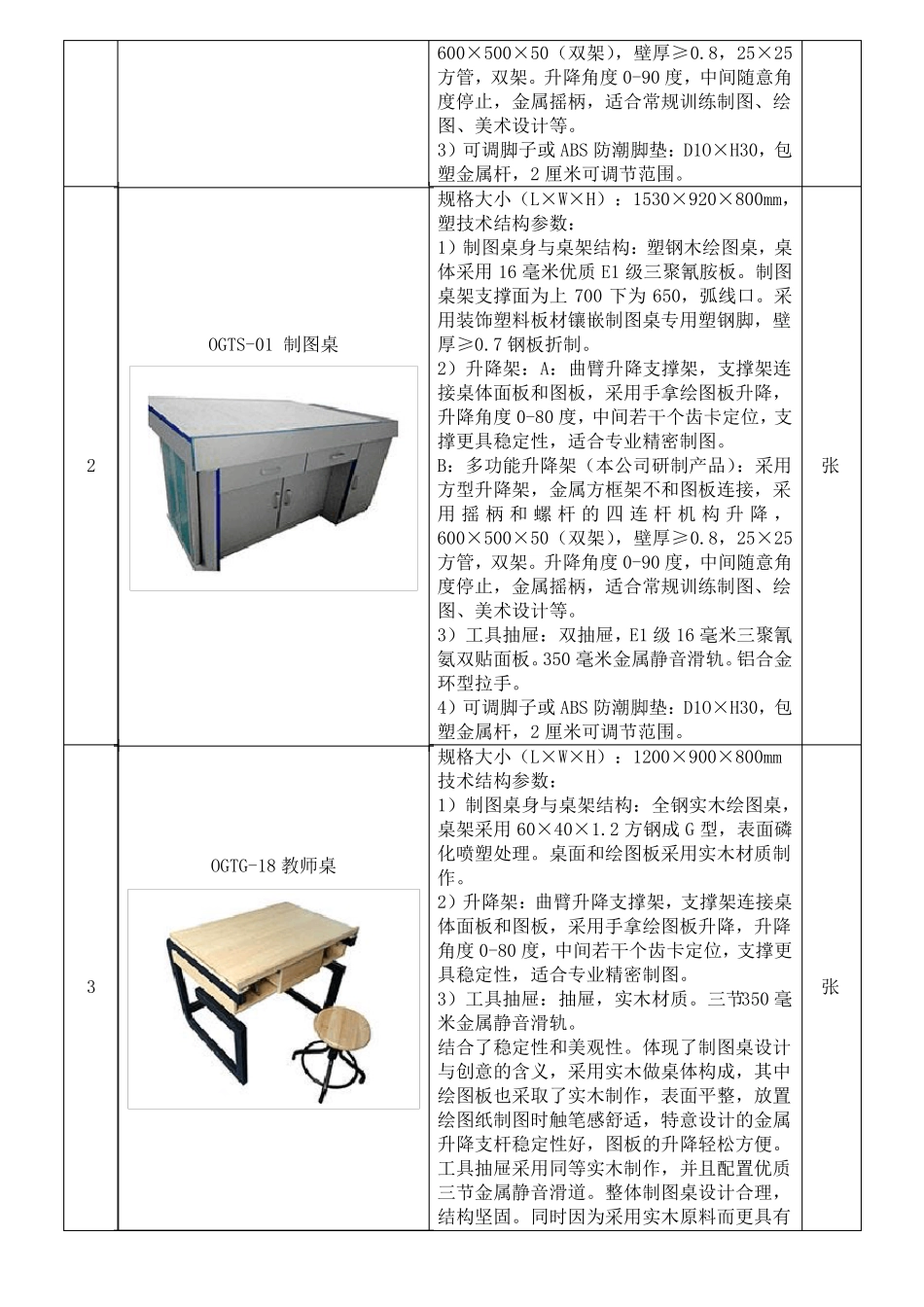

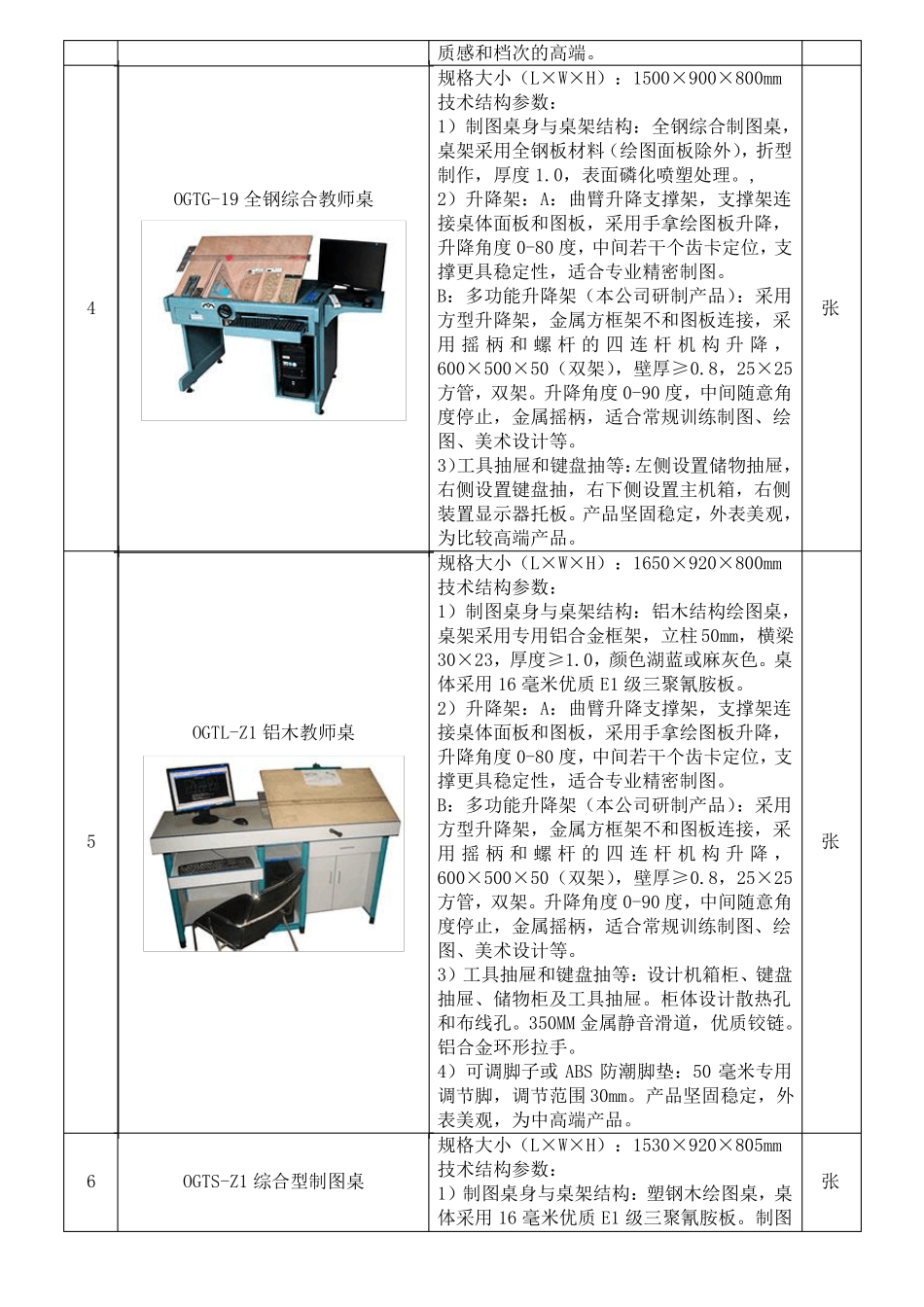

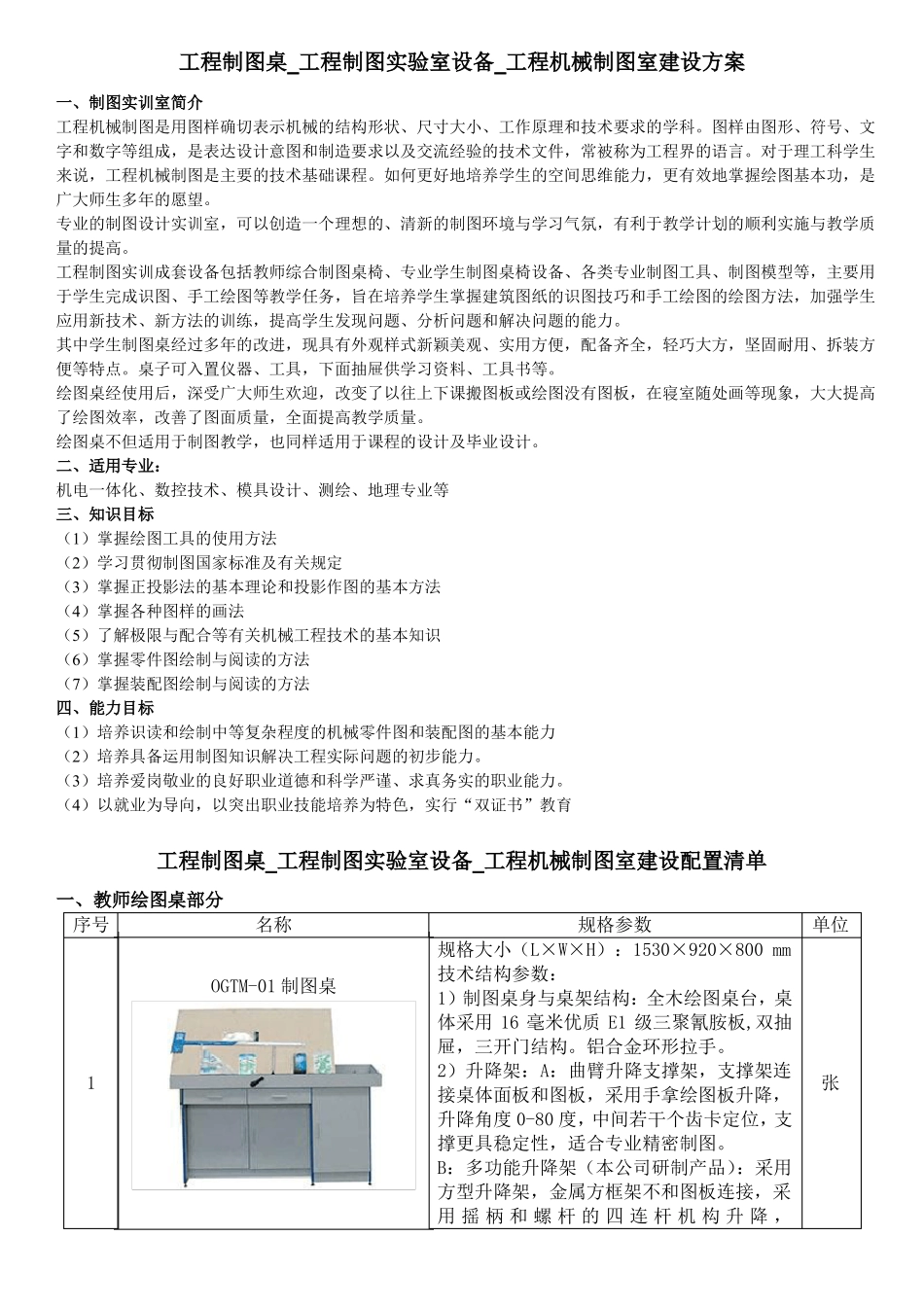

工程制图桌_工程制图实验室设备_工程机械制图室建设方案一、制图实训室简介工程机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。对于理工科学生来说，工程机械制图是主要的技术基础课程。如何更好地培养学生的空间思维能力，更有效地掌握绘图基本功，是广大师生多年的愿望。专业的制图设计实训室，可以创造一个理想的、清新的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备包括教师综合制图桌椅、专业学生制图桌椅设备、各类专业制图工具、制图模型等，主要用于学生完成识图、手工绘图等教学任务，旨在培养学生掌握建筑图纸的识图技巧和手工绘图的绘图方法，加强学生应用新技术、新方法的训练，提高学生发现问题、分析问题和解决问题的能力。其中学生制图桌经过多年的改进，现具有外观样式新颖美观、实用方便，配备齐全，轻巧大方，坚固耐用、拆装方便等特点。桌子可入置仪器、工具，下面抽屉供学习资料、工具书等。绘图桌经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。绘图桌不但适用于制图教学，也同样适用于课程的设计及毕业设计。二、适用专业：机电一体化、数控技术、模具设计、测绘、地理专业等三、知识目标（1）掌握绘图工具的使用方法（2）学习贯彻制图国家标准及有关规定（3）掌握正投影法的基本理论和投影作图的基本方法（4）掌握各种图样的画法（5）了解极限与配合等有关机械工程技术的基本知识（6）掌握零件图绘制与阅读的方法（7）掌握装配图绘制与阅读的方法四、能力目标（1）培养识读和绘制中等复杂程度的机械零件图和装配图的基本能力（2）培养具备运用制图知识解决工程实际问题的初步能力。（3）培养爱岗敬业的良好职业道德和科学严谨、求真务实的职业能力。（4）以就业为导向，以突出职业技能培养为特色，实行“双证书”教育工程制图桌_工程制图实验室设备_工程机械制图室建设配置清单一、教师绘图桌部分序号名称规格参数单位规格大小（L×W×H）：1530×920×800 mm技术结构参数：1）制图桌身与桌架结构：全木绘图桌台，桌体采用 16 毫米优质 E1 级三聚氰胺板,双抽屉，三开门结构。铝合金环形拉手。2）升降架：A：曲臂升降支撑架，...
