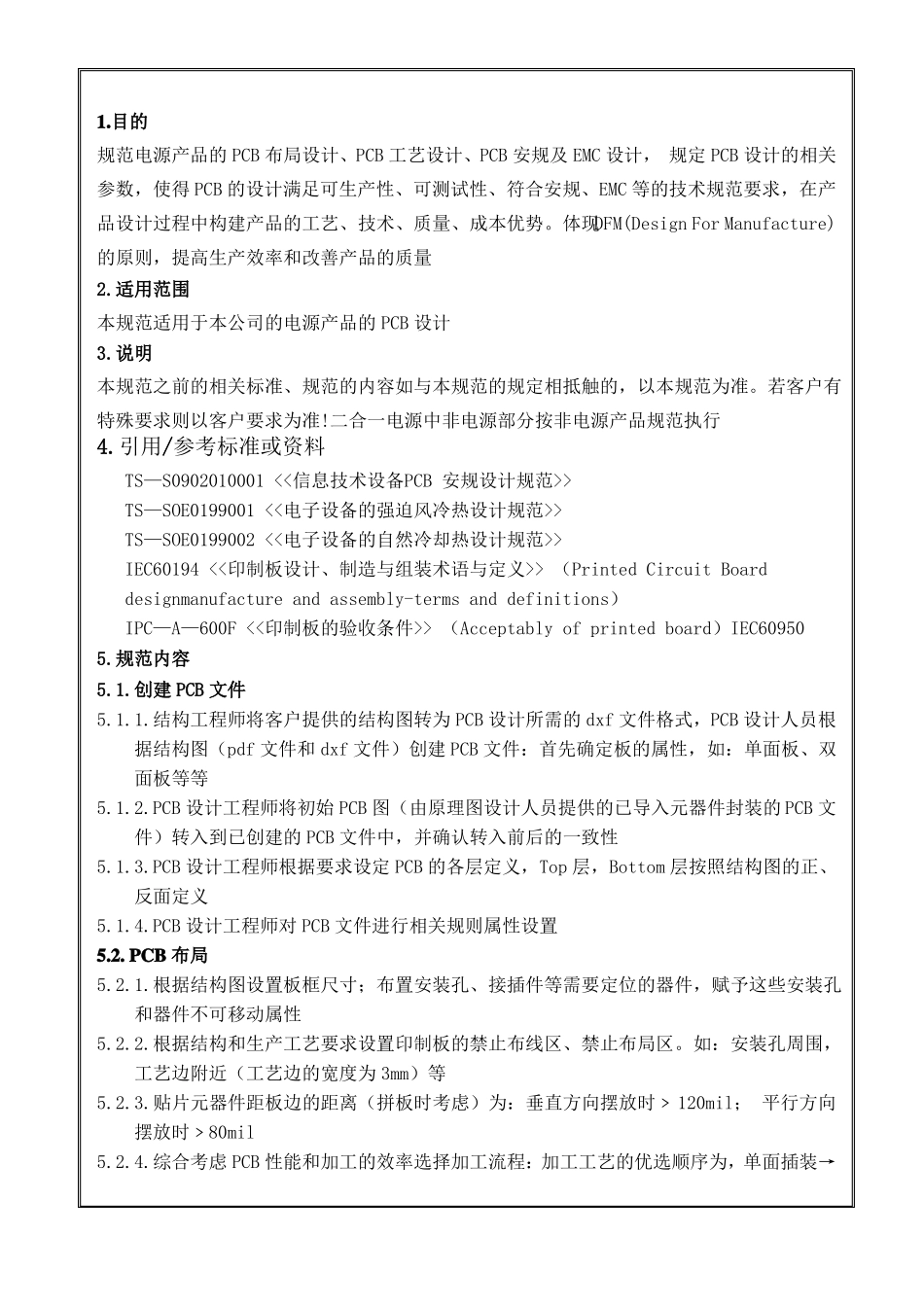

工程师必看PCB布局和走线规则_第1页
1/16

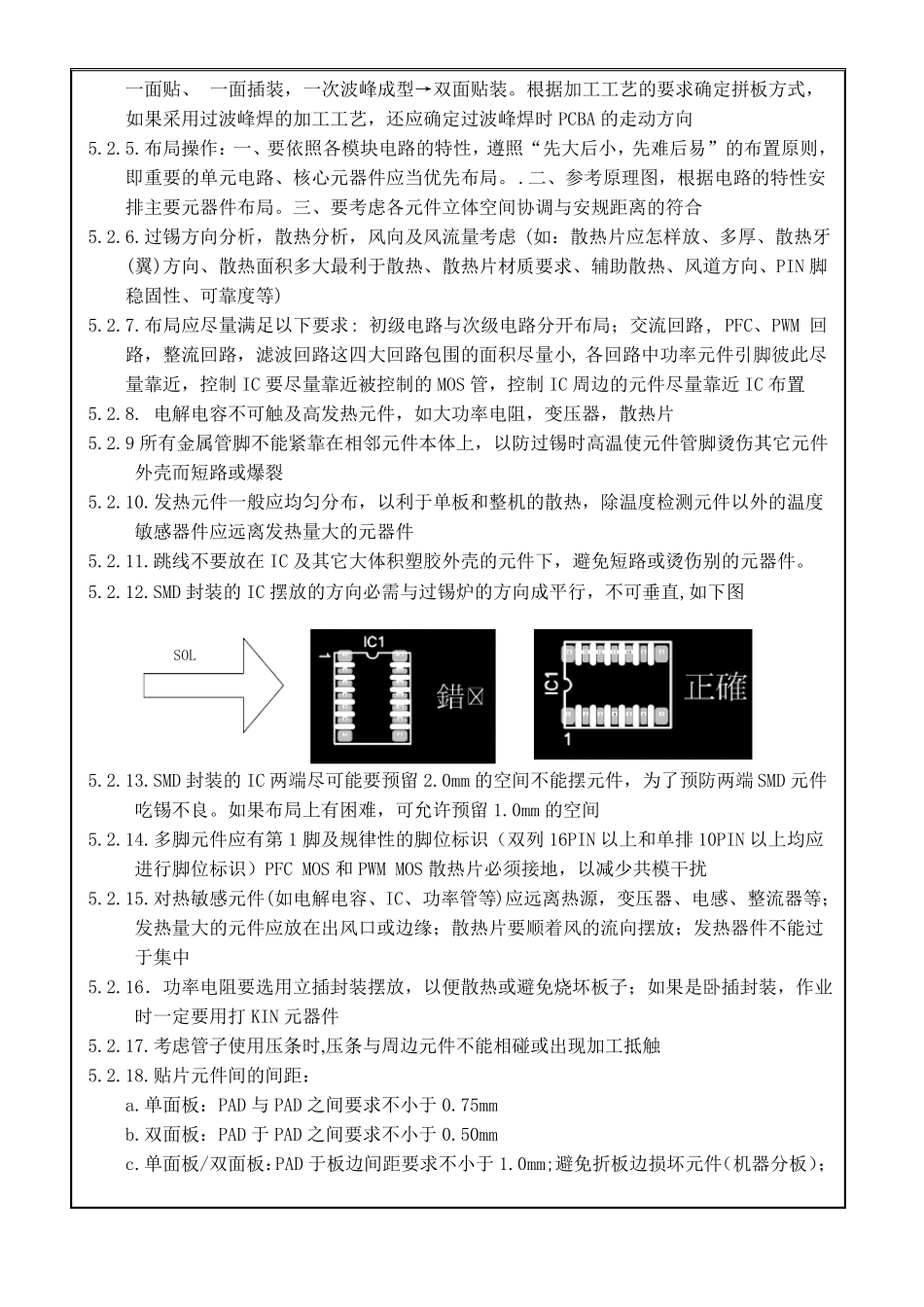

工程师必看PCB布局和走线规则_第2页
2/16

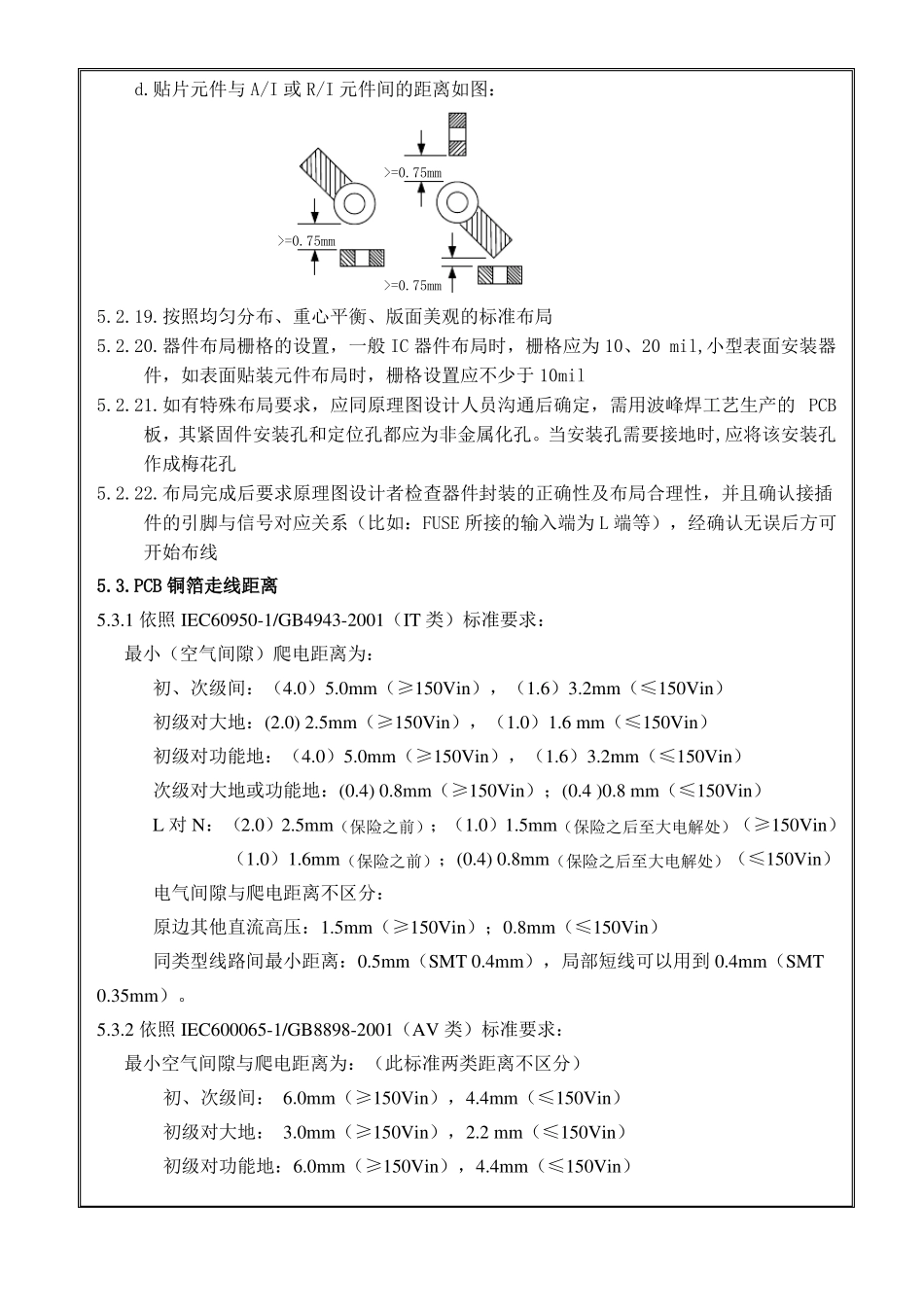

工程师必看PCB布局和走线规则_第3页
3/16
1.目的规范电源产品的 PCB 布局设计、PCB 工艺设计、PCB 安规及 EMC 设计, 规定 PCB 设计的相关参数,使得 PCB 的设计满足可生产性、可测试性、符合安规、EMC 等的技术规范要求,在产品设计过程中构建产品的工艺、技术、质量、成本优势。体现DFM(Design For Manufacture)的原则,提高生产效率和改善产品的质量2.适用范围本规范适用于本公司的电源产品的 PCB 设计3.说明本规范之前的相关标准、规范的内容如与本规范的规定相抵触的,以本规范为准。若客户有特殊要求则以客户要求为准!二合一电源中非电源部分按非电源产品规范执行4.引用/参考标准或资料TS—S0902010001 <<信息技术设备PCB 安规设计规范>>TS—SOE0199001 <<电子设备的强迫风冷热设计规范>>TS—SOE0199002 <<电子设备的自然冷却热设计规范>>IEC60194 <<印制板设计、制造与组装术语与定义>> (Printed Circuit Boarddesignmanufacture and assembly-terms and definitions)IPC—A—600F <<印制板的验收条件>> (Acceptably of printed board)IEC609505.规范内容5.1.创建 PCB 文件5.1.1.结构工程师将客户提供的结构图转为 PCB 设计所需的 dxf 文件格式,PCB 设计人员根据结构图(pdf 文件和 dxf 文件)创建 PCB 文件:首先确定板的属性,如:单面板、双面板等等5.1.2.PCB 设计工程师将初始 PCB 图(由原理图设计人员提供的已导入元器件封装的 PCB 文件)转入到已创建的 PCB 文件中,并确认转入前后的一致性5.1.3.PCB 设计工程师根据要求设定 PCB 的各层定义,Top 层,Bottom 层按照结构图的正、反面定义5.1.4.PCB 设计工程师对 PCB 文件进行相关规则属性设置5.2. PCB 布局5.2.1.根据结构图设置板框尺寸;布置安装孔、接插件等需要定位的器件,赋予这些安装孔和器件不可移动属性5.2.2.根据结构和生产工艺要求设置印制板的禁止布线区、禁止布局区。如:安装孔周围,工艺边附近(工艺边的宽度为 3mm)等5.2.3.贴片元器件距板边的距离(拼板时考虑)为:垂直方向摆放时﹥ 120mil; 平行方向摆放时﹥80mil5.2.4.综合考虑 PCB 性能和加工的效率选择加工流程:加工工艺的优选顺序为,单面插装→一面贴、 一面插装,一次波峰成型→双面贴装。根据加工工艺的要求确定拼板方式,如果采用过波峰焊的加工工艺,还应确定过波峰焊时 PCBA 的走动方向5.2.5.布局操作:一、要依照各模块电路的特性,遵照“先大后小,先难后易”...
