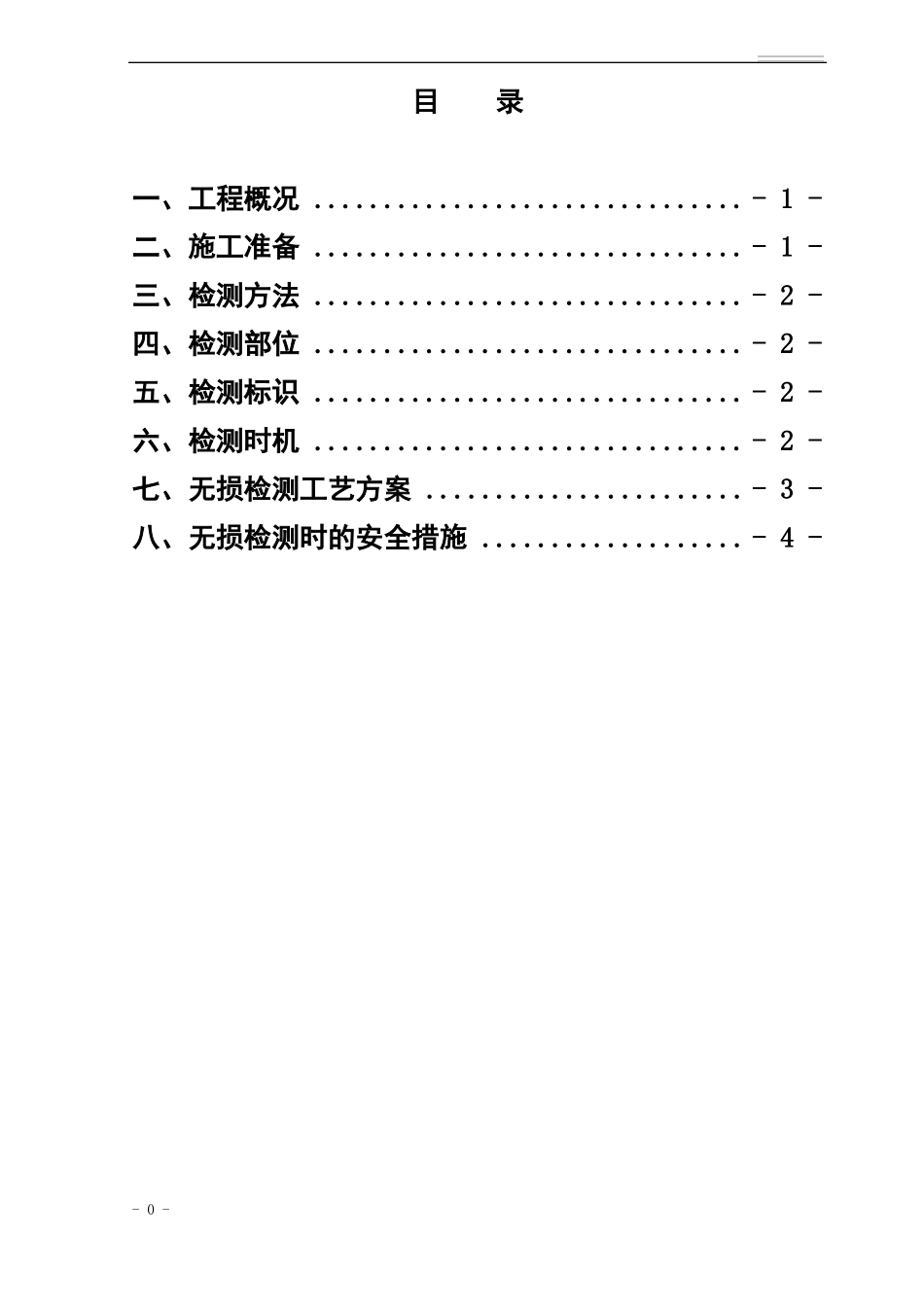

目录一、工程概况 ............................... - 1 -二、施工准备 ............................... - 1 -三、检测方法 ............................... - 2 -四、检测部位 ............................... - 2 -五、检测标识 ............................... - 2 -六、检测时机 ............................... - 2 -七、无损检测工艺方案 ....................... - 3 -八、无损检测时的安全措施 ................... - 4 -- 0 -一、工程概况1、工程名称： 。2、工程地址： 。3、施工单位： 。4、检测单位： 。5、检测内容：、压缩空气管道及蒸汽管道焊缝的射线检测；、检测执行标准；设计图纸要求、设计变更、及JB/T4730-2005《承压设备无损检测》、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。6、质量标准：按总承包合同要求达到合格标准7、需检测管道一览表拍片序号管道编号介质管径DN700 以及若1CDA压缩空气干小管径管道23蒸汽蒸汽DN150～250DN150～50020#20#7mm5～10mm5%5%ⅢⅢGC3GC3304～8mm5%ⅢGC3材质管壁厚比例级别合格备注二、施工准备1、前期施工准备、组织检测技术人员了解该工程检测项目、工作范围、工作内容及特点，学习相关标准、规范、合同文本、管理制度。、组织检测技术人员进行相应的培训，满足现场检测要求。、编制人员、机械设备材料进场计划，满足合同文件对工程质量、工期的要求，确保工程质量和工程进度。2、施工部署、根据：第 8 代薄膜晶体管液晶显示器件（TFT-LCD）项目机电安装工程 D 包段工程 5 号楼动力站工程的要求，项目部成立一个 RT 作业组。、作业组具有国家相关部门颁发的有效检测资质证人员组成。、所有检测工作必须符合设计要求和规范（标准）规定。3、拟投入的检测设备一览表序号12- 1 -设备名称X 射线探伤机工业胶片规格型号XXQ2505GAgFa-C7数量1 台10 盒备注3456789观片灯暗袋增感屏显、定药粉铅子码铅子码像质仪浙江鹿城 LQD-3A180×80180×800-9、A-Z0-9、A-Z1 台100 副100 副100 包各 1 包各 1 包1 套三、检测方法1、根据设计要求及规范规定，压缩空气管道及蒸汽焊缝采用的检测方法为：射线检测。2、射线检测：采用定向XXQ-2505 型探伤机作业，双壁单影外透法透照，一次透照一张底片，底片规格 180×80 ㎜，一次透照长度：L=18 ㎜；具体的施工工艺可按我公司的射线探伤工艺规程和施工工艺卡执行。3、根...
