常用阀门的类型和用途

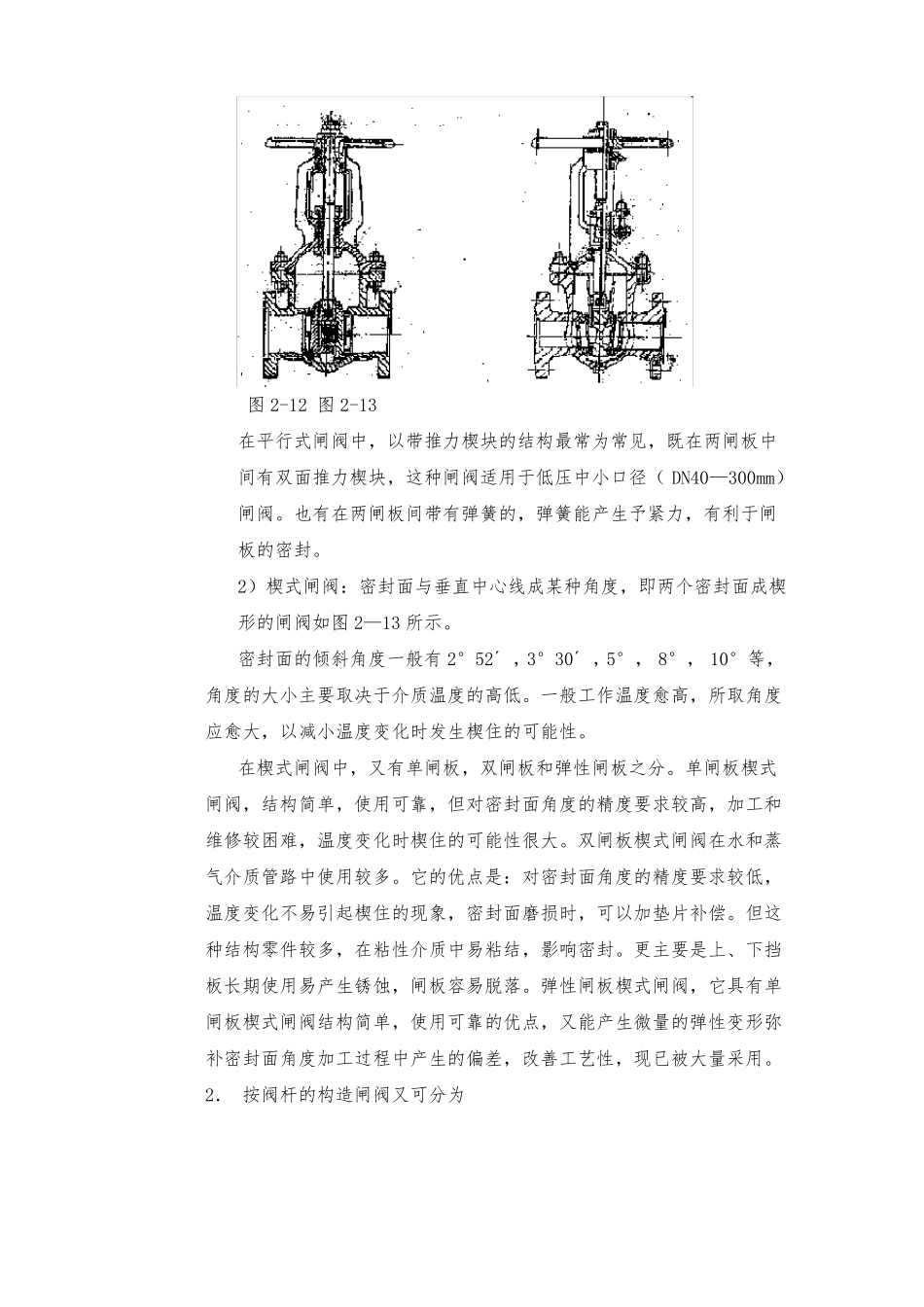

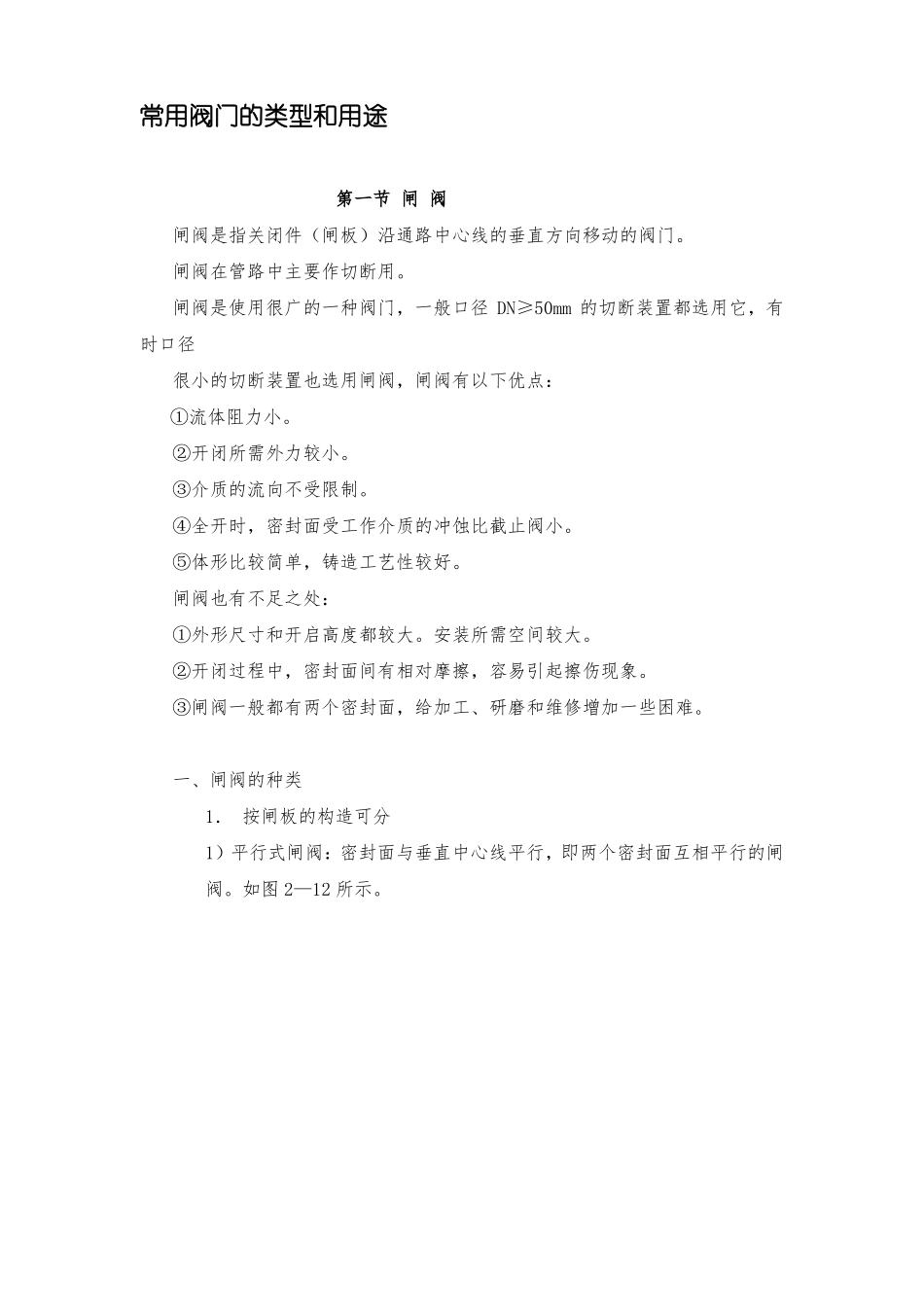

常用阀门的类型和用途第一节 闸 阀闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。闸阀是使用很广的一种阀门，一般口径 DN≥50mm 的切断装置都选用它，有时口径很小的切断装置也选用闸阀，闸阀有以下优点：①流体阻力小。②开闭所需外力较小。③介质的流向不受限制。④全开时，密封面受工作介质的冲蚀比截止阀小。⑤体形比较简单，铸造工艺性较好。闸阀也有不足之处：①外形尺寸和开启高度都较大。安装所需空间较大。②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。一、闸阀的种类1． 按闸板的构造可分1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。如图 2—12 所示。图 2-12 图 2-13在平行式闸阀中，以带推力楔块的结构最常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（ DN40—300mm）闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。2）楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀如图 2—13 所示。密封面的倾斜角度一般有 2°52´ ，3°30´ ，5°， 8°， 10°等，角度的大小主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸气介质管路中使用较多。它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。2． 按阀杆的构造闸阀又可分为1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。如图 2—12 所示。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。2） 暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。如图 2—14 所示。这种结构的优点是：闸阀的高度总保持不...
