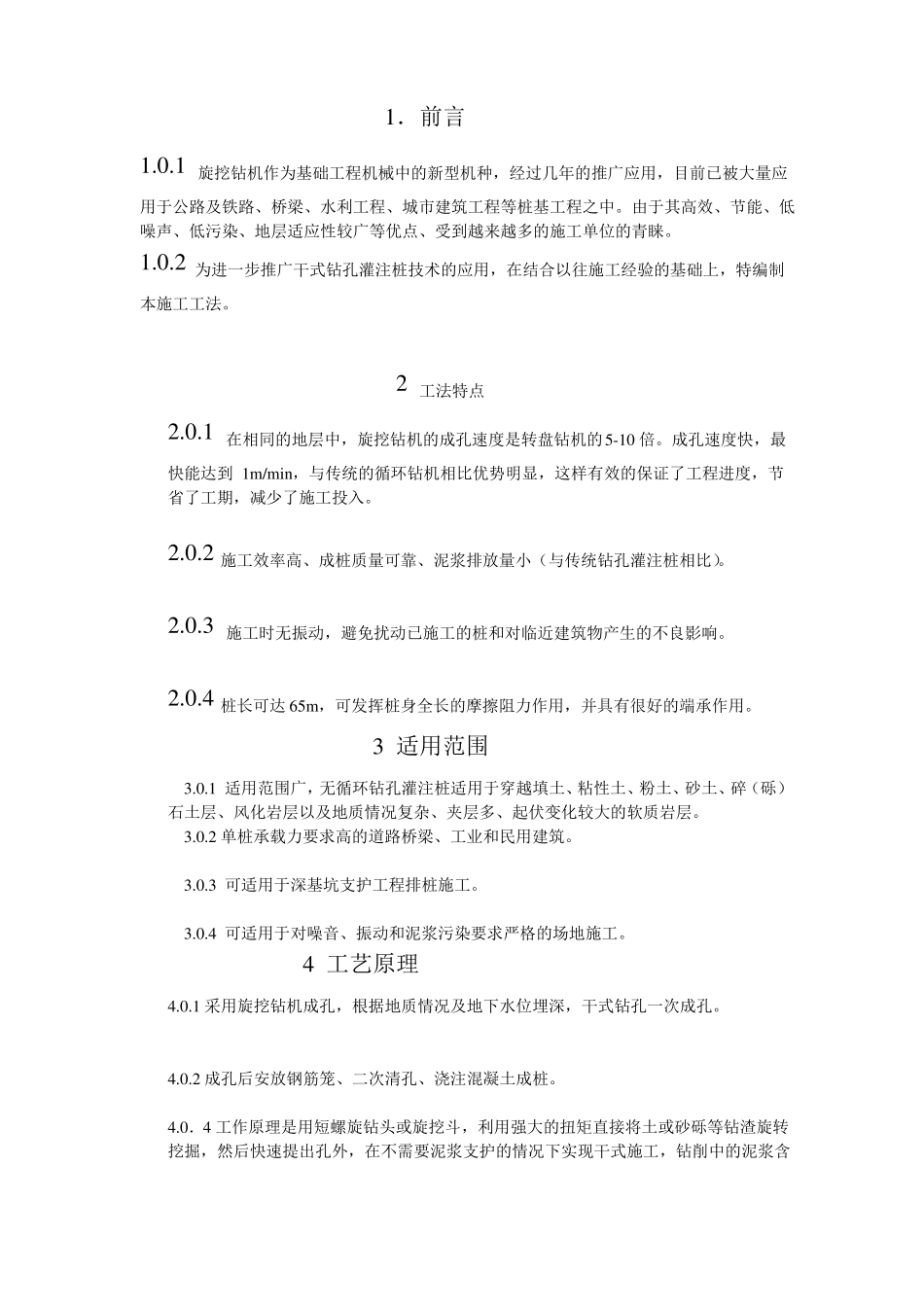

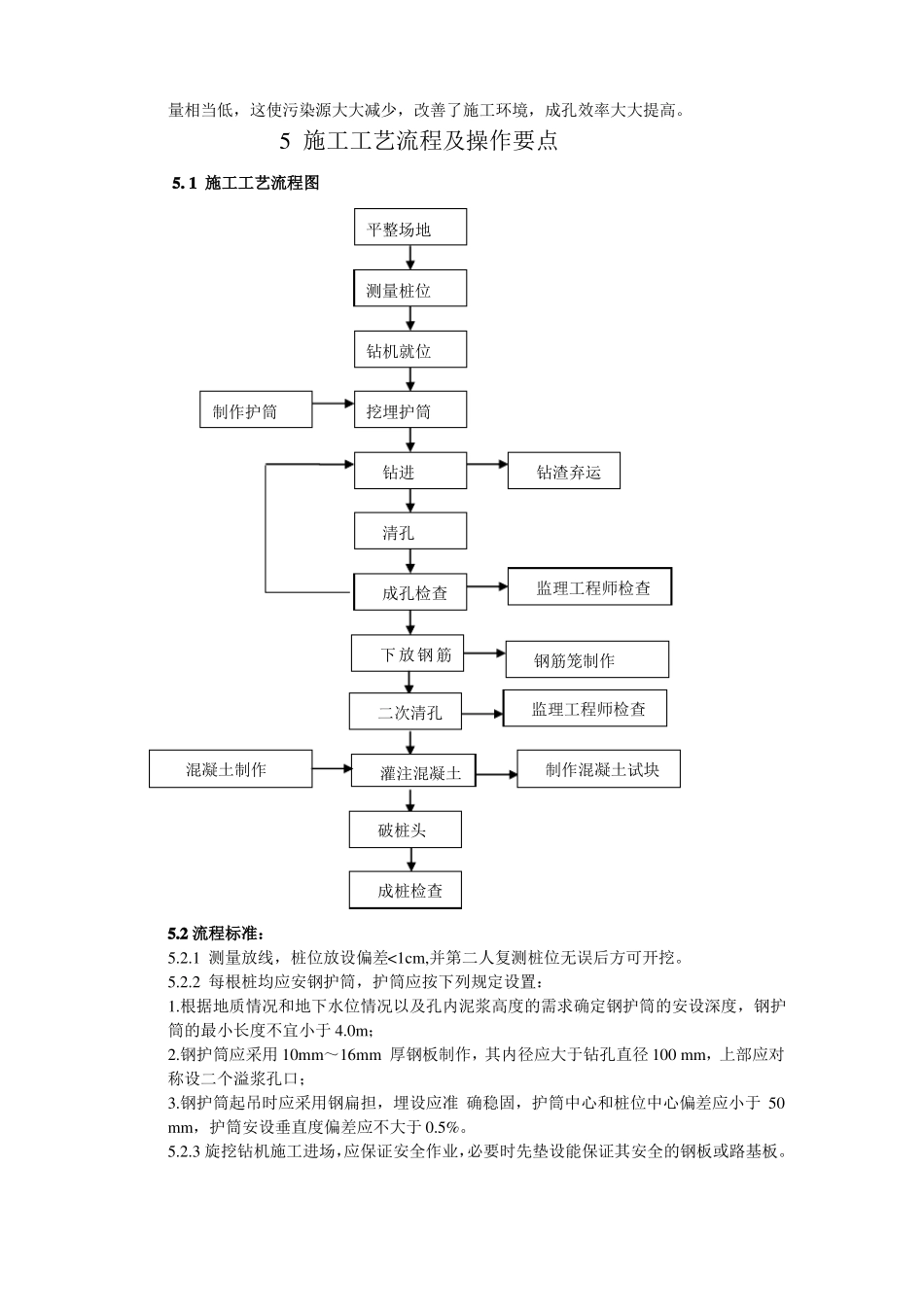

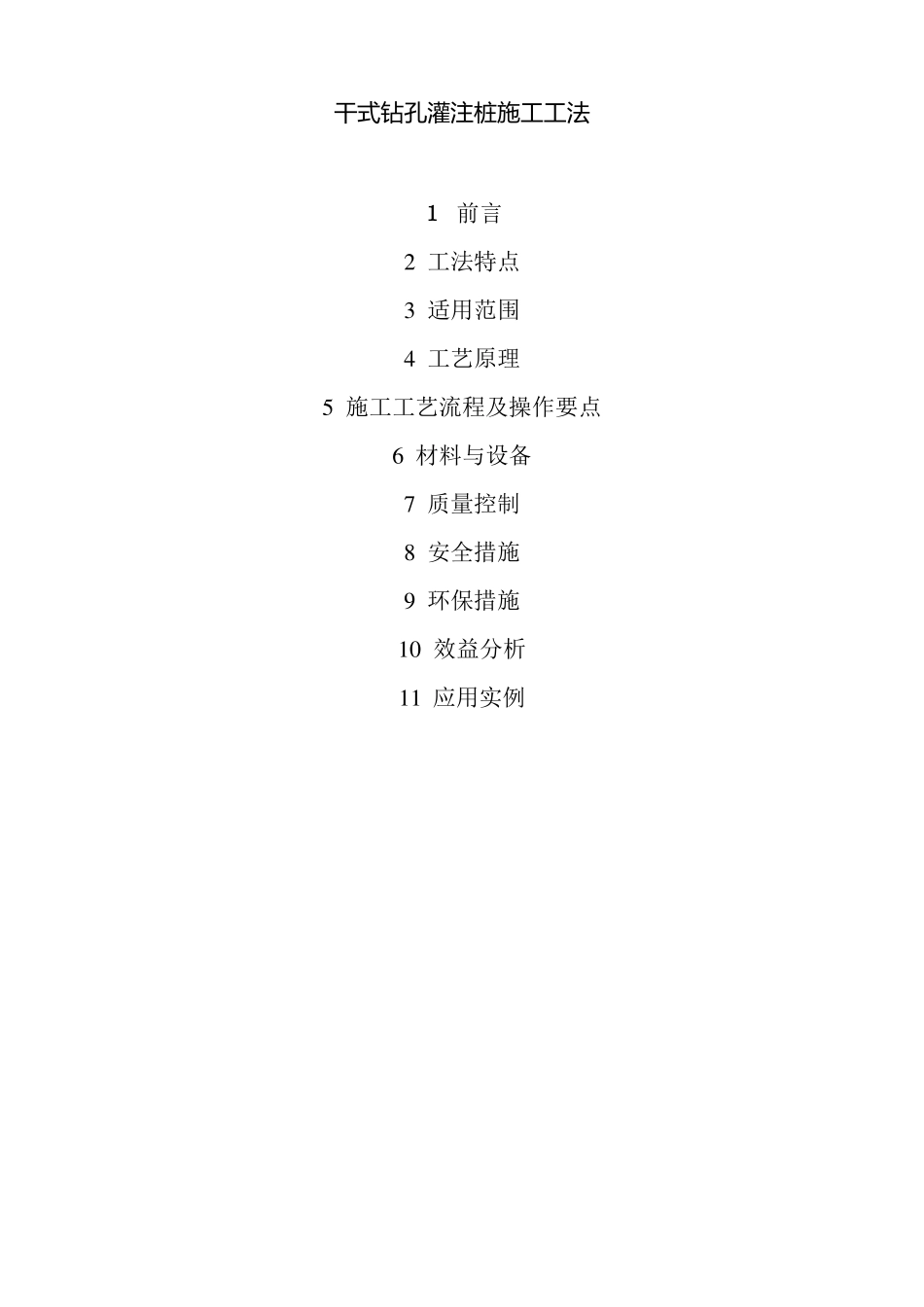

干式钻孔灌注桩施工工法1 前言2 工法特点3 适用范围4 工艺原理5 施工工艺流程及操作要点6 材料与设备7 质量控制8 安全措施9 环保措施10 效益分析11 应用实例1.前言1.0.1 旋挖钻机作为基础工程机械中的新型机种,经过几年的推广应用,目前已被大量应用于公路及铁路、桥梁、水利工程、城市建筑工程等桩基工程之中。由于其高效、节能、低噪声、低污染、地层适应性较广等优点、受到越来越多的施工单位的青睐。1.0.2 为进一步推广干式钻孔灌注桩技术的应用,在结合以往施工经验的基础上,特编制本施工工法。2 工法特点2.0.1 在相同的地层中,旋挖钻机的成孔速度是转盘钻机的5-10 倍。成孔速度快,最快能达到 1m/min,与传统的循环钻机相比优势明显,这样有效的保证了工程进度,节省了工期,减少了施工投入。2.0.2 施工效率高、成桩质量可靠、泥浆排放量小(与传统钻孔灌注桩相比)。2.0.3 施工时无振动,避免扰动已施工的桩和对临近建筑物产生的不良影响。2.0.4 桩长可达 65m,可发挥桩身全长的摩擦阻力作用,并具有很好的端承作用。3 适用范围3.0.1 适用范围广,无循环钻孔灌注桩适用于穿越填土、粘性土、粉土、砂土、碎(砾)石土层、风化岩层以及地质情况复杂、夹层多、起伏变化较大的软质岩层。3.0.2 单桩承载力要求高的道路桥梁、工业和民用建筑。3.0.3 可适用于深基坑支护工程排桩施工。3.0.4 可适用于对噪音、振动和泥浆污染要求严格的场地施工。4 工艺原理4.0.1 采用旋挖钻机成孔,根据地质情况及地下水位埋深,干式钻孔一次成孔。4.0.2 成孔后安放钢筋笼、二次清孔、浇注混凝土成桩。4.0.4 工作原理是用短螺旋钻头或旋挖斗,利用强大的扭矩直接将土或砂砾等钻渣旋转挖掘,然后快速提出孔外,在不需要泥浆支护的情况下实现干式施工,钻削中的泥浆含量相当低,这使污染源大大减少,改善了施工环境,成孔效率大大提高。5 施工工艺流程及操作要点5. 1 施工工艺流程图平整场地测量桩位钻机就位制作护筒挖埋护筒钻进钻渣弃运清孔监理工程师检查成孔检查下放钢筋钢筋笼制作监理工程师检查二次清孔混凝土制作破桩头成桩检查5.2 流程标准:5.2.1 测量放线,桩位放设偏差<1cm,并第二人复测桩位无误后方可开挖。5.2.2 每根桩均应安钢护筒,护筒应按下列规定设置:1.根据地质情况和地下水位情况以及孔内泥浆高度的需求确定钢护筒的安设深度,钢护筒的最小长度不宜小于 4.0m;2.钢护筒应采用 10mm~16mm 厚钢板制...
