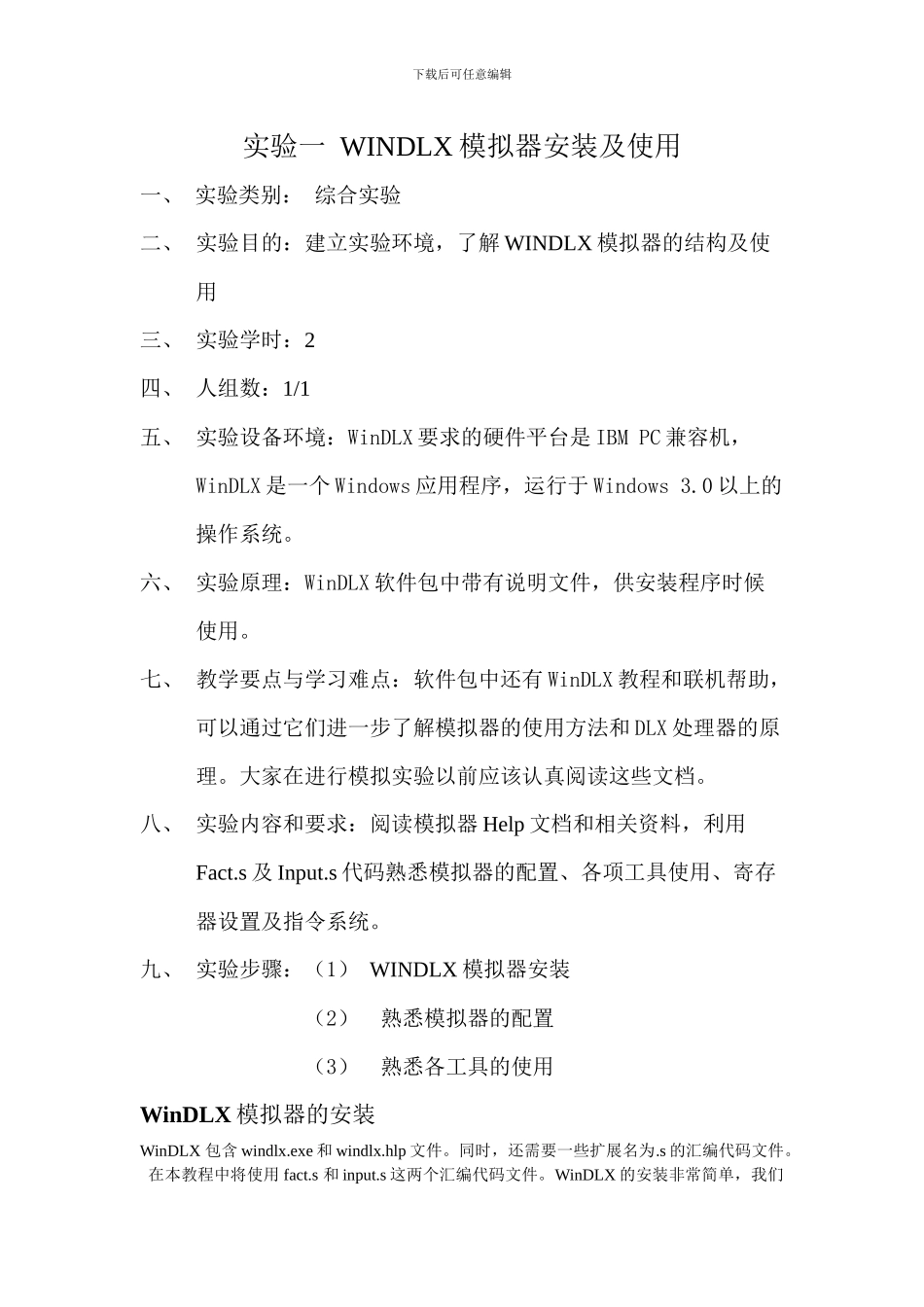

下载后可任意编辑北 京 邮 电 大 学计算机学院《计算机系统结构》课程实验 2024 年 4 月下载后可任意编辑实验一 WINDLX 模拟器安装及使用一、 实验类别： 综合实验二、 实验目的：建立实验环境，了解 WINDLX 模拟器的结构及使用三、 实验学时：2四、 人组数：1/1五、 实验设备环境：WinDLX 要求的硬件平台是 IBM PC 兼容机，WinDLX 是一个 Windows 应用程序，运行于 Windows 3.0 以上的操作系统。六、 实验原理：WinDLX 软件包中带有说明文件，供安装程序时候使用。七、 教学要点与学习难点：软件包中还有 WinDLX 教程和联机帮助，可以通过它们进一步了解模拟器的使用方法和 DLX 处理器的原理。大家在进行模拟实验以前应该认真阅读这些文档。八、 实验内容和要求：阅读模拟器 Help 文档和相关资料，利用Fact.s 及 Input.s 代码熟悉模拟器的配置、各项工具使用、寄存器设置及指令系统。九、 实验步骤：（1） WINDLX 模拟器安装 （2） 熟悉模拟器的配置 （3） 熟悉各工具的使用WinDLX 模拟器的安装 WinDLX 包含 windlx.exe 和 windlx.hlp 文件。同时，还需要一些扩展名为.s 的汇编代码文件。 在本教程中将使用 fact.s 和 input.s 这两个汇编代码文件。WinDLX 的安装非常简单，我们下载后可任意编辑获得 WinDLX 压缩包（224K），只要将其解压到一个指定的目录，然后执行里面的windlx.exe 即可。做实验时直接双击桌面上的 WinDLX 图标就可进入 Windlx 模拟器。开始和配置 WinDLX 双击 WinDLX 图标启动 WinDLX 后，将出现一个带有六个子窗口的主窗口. 为了初始化模拟器, 点击 File 菜单中的 Reset all 菜单项，弹出一个“Reset DLX”对话框。然后点击窗口中的“确认”按钮即可。WinDLX 可以在多种配置下工作。你可以改变流水线的结构和时间要求、存储器大小和其他几个控制模拟的参数。点击 Configuration / Floating Point Stages（点击 Configuration 打开菜单，然后点击 Floating Point Stages 菜单项），选择如下标准配置：装载测试程序 在开始模拟之前，至少应装入一个程序到主存。选择 fact.s 作为例子，fact.s 计算一个下载后可任意编辑整型值的阶乘，它的运行还需要一个辅助文件 input.s,input.s 中包含一个子程序，它读标准输入（键盘）并将值存入 DLX 处理器的通用寄存器 R1 中。为此，选择 File/Load Code or Data，窗口中会...
