地址译码实验报告

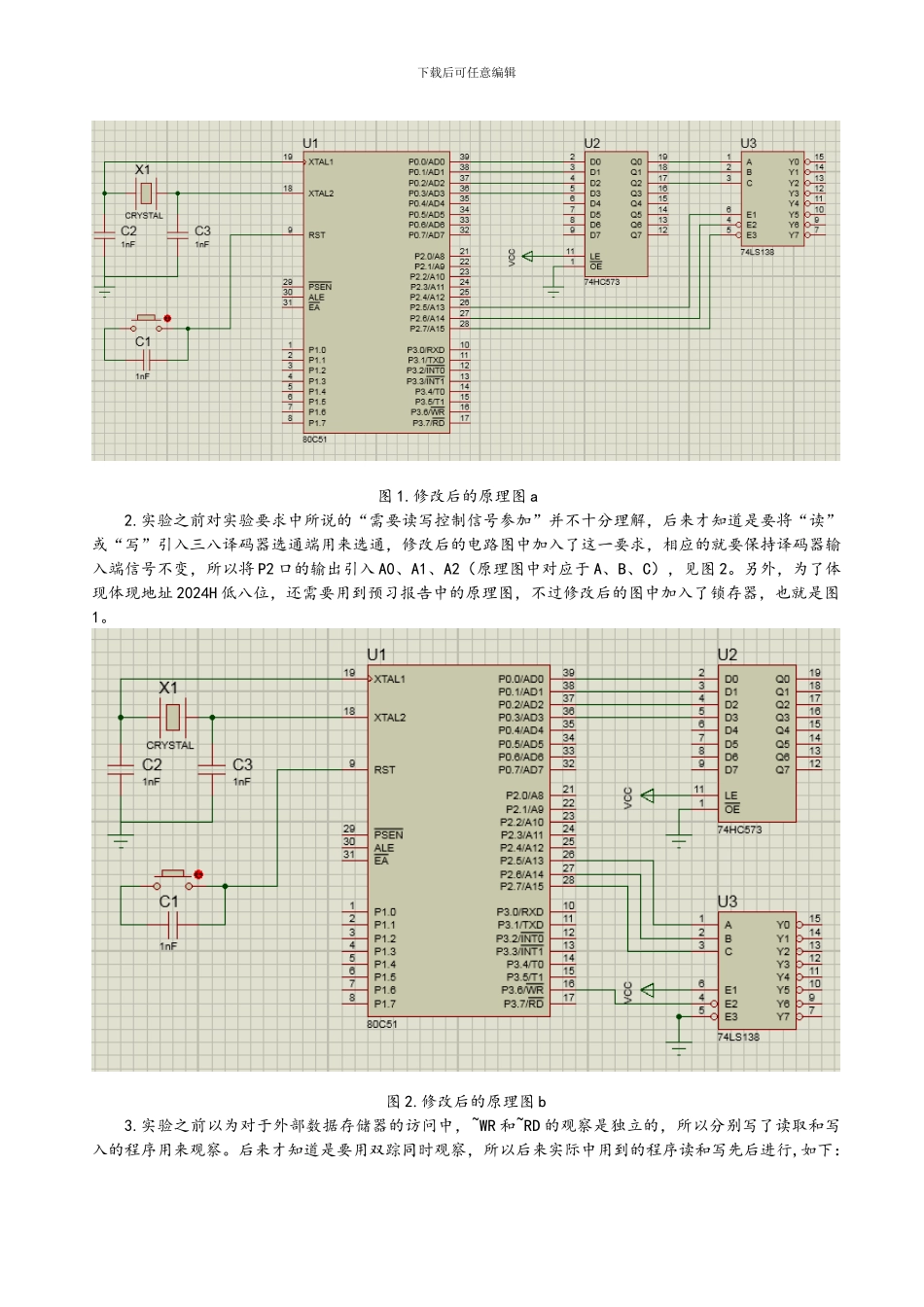

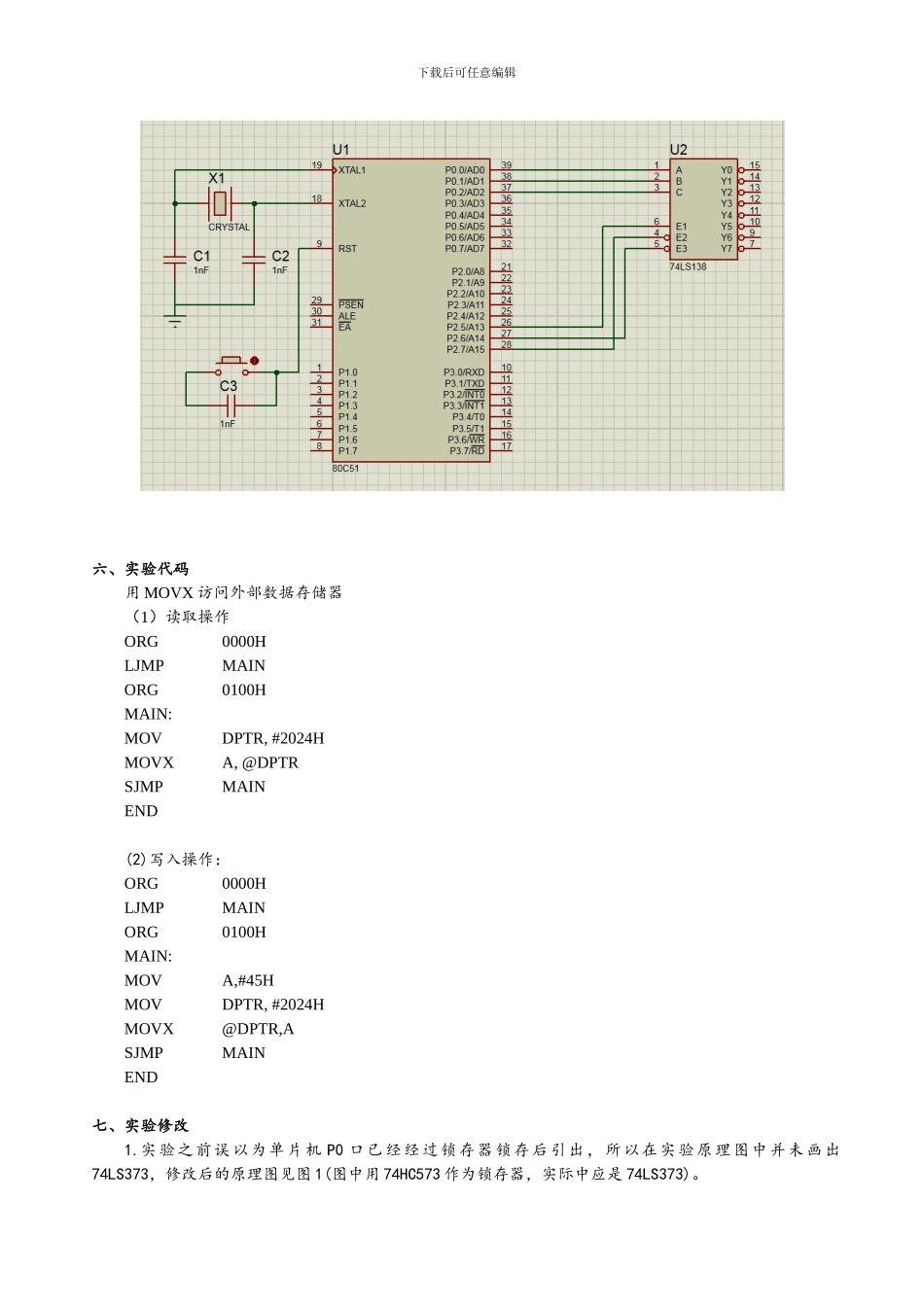

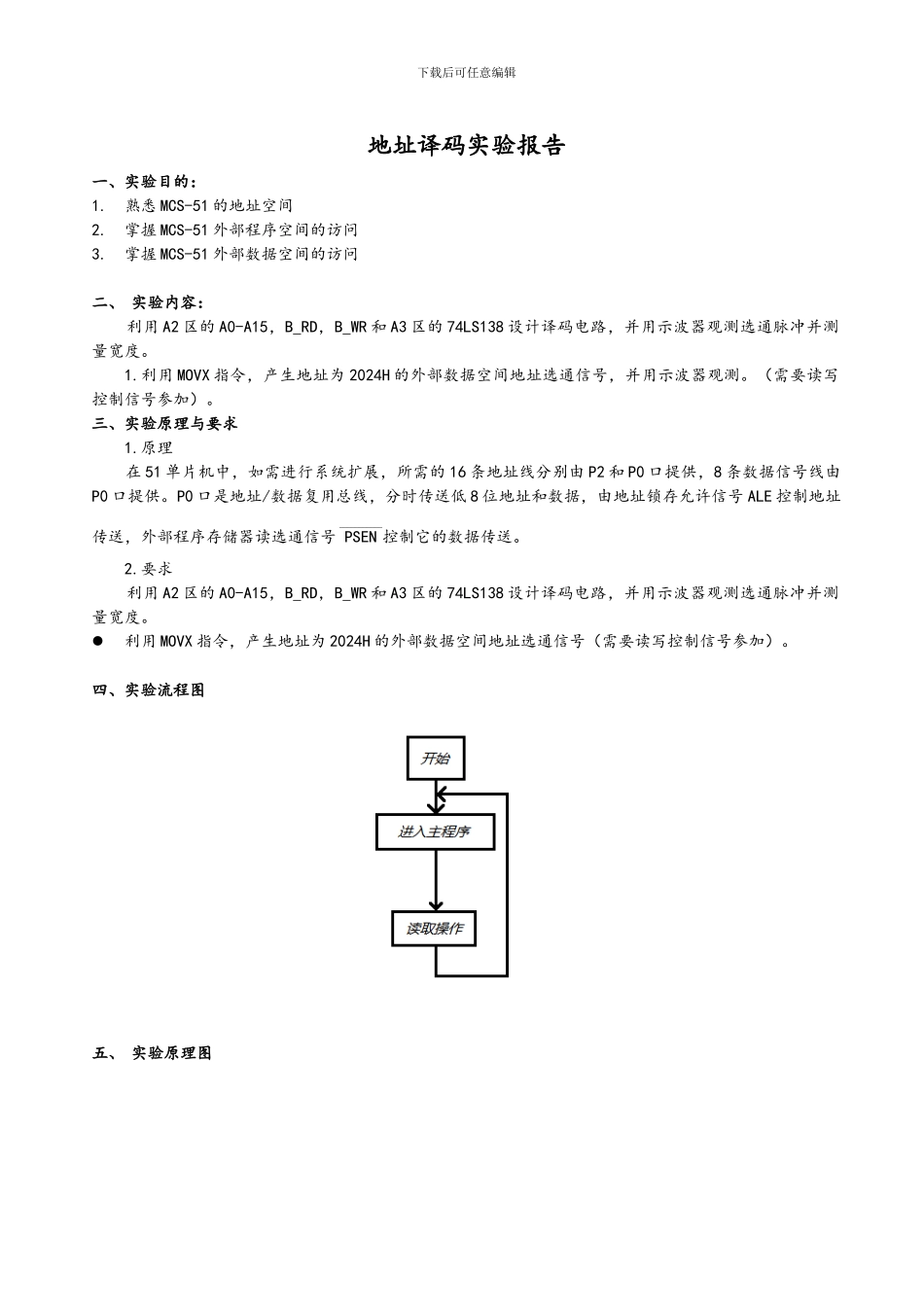

下载后可任意编辑地址译码实验报告一、实验目的：1.熟悉 MCS-51 的地址空间2.掌握 MCS-51 外部程序空间的访问3.掌握 MCS-51 外部数据空间的访问二、 实验内容： 利用 A2 区的 A0-A15，B_RD，B_WR 和 A3 区的 74LS138 设计译码电路，并用示波器观测选通脉冲并测量宽度。1.利用 MOVX 指令，产生地址为 2024H 的外部数据空间地址选通信号，并用示波器观测。（需要读写控制信号参加）。三、实验原理与要求1.原理 在 51 单片机中，如需进行系统扩展，所需的 16 条地址线分别由 P2 和 P0 口提供，8 条数据信号线由P0 口提供。P0 口是地址/数据复用总线，分时传送低 8 位地址和数据，由地址锁存允许信号 ALE 控制地址传送，外部程序存储器读选通信号___________PSEN 控制它的数据传送。2.要求 利用 A2 区的 A0-A15，B_RD，B_WR 和 A3 区的 74LS138 设计译码电路，并用示波器观测选通脉冲并测量宽度。利用 MOVX 指令，产生地址为 2024H 的外部数据空间地址选通信号（需要读写控制信号参加）。四、实验流程图五、 实验原理图下载后可任意编辑 六、实验代码用 MOVX 访问外部数据存储器 （1）读取操作ORG0000HLJMP MAINORG0100H MAIN:MOV DPTR, #2024H MOVX A, @DPTRSJMP MAINEND(2)写入操作：ORG0000HLJMP MAINORG0100H MAIN:MOV A,#45HMOV DPTR, #2024H MOVX @DPTR,ASJMP MAINEND七、实验修改1.实验之前误以为单片机 P0 口已经经过锁存器锁存后引出，所以在实验原理图中并未画出74LS373，修改后的原理图见图 1(图中用 74HC573 作为锁存器，实际中应是 74LS373)。下载后可任意编辑 图 1.修改后的原理图 a2.实验之前对实验要求中所说的“需要读写控制信号参加”并不十分理解，后来才知道是要将“读”或“写”引入三八译码器选通端用来选通，修改后的电路图中加入了这一要求，相应的就要保持译码器输入端信号不变，所以将 P2 口的输出引入 A0、A1、A2（原理图中对应于 A、B、C），见图 2。另外，为了体现体现地址 2024H 低八位，还需要用到预习报告中的原理图，不过修改后的图中加入了锁存器，也就是图1。图 2.修改后的原理图 b3.实验之前以为对于外部数据存储器的访问中，~WR 和~RD 的观察是独立的，所以分别写了读取和写入的程序用来观察。后来才知道是要用双踪同时观察，所以后来实际中用到的程序读和写先后进行,如下：下载后可任意编辑ORG0000HLJMP MAINOR...
