基于ARM的智能家居远程控制系统设计

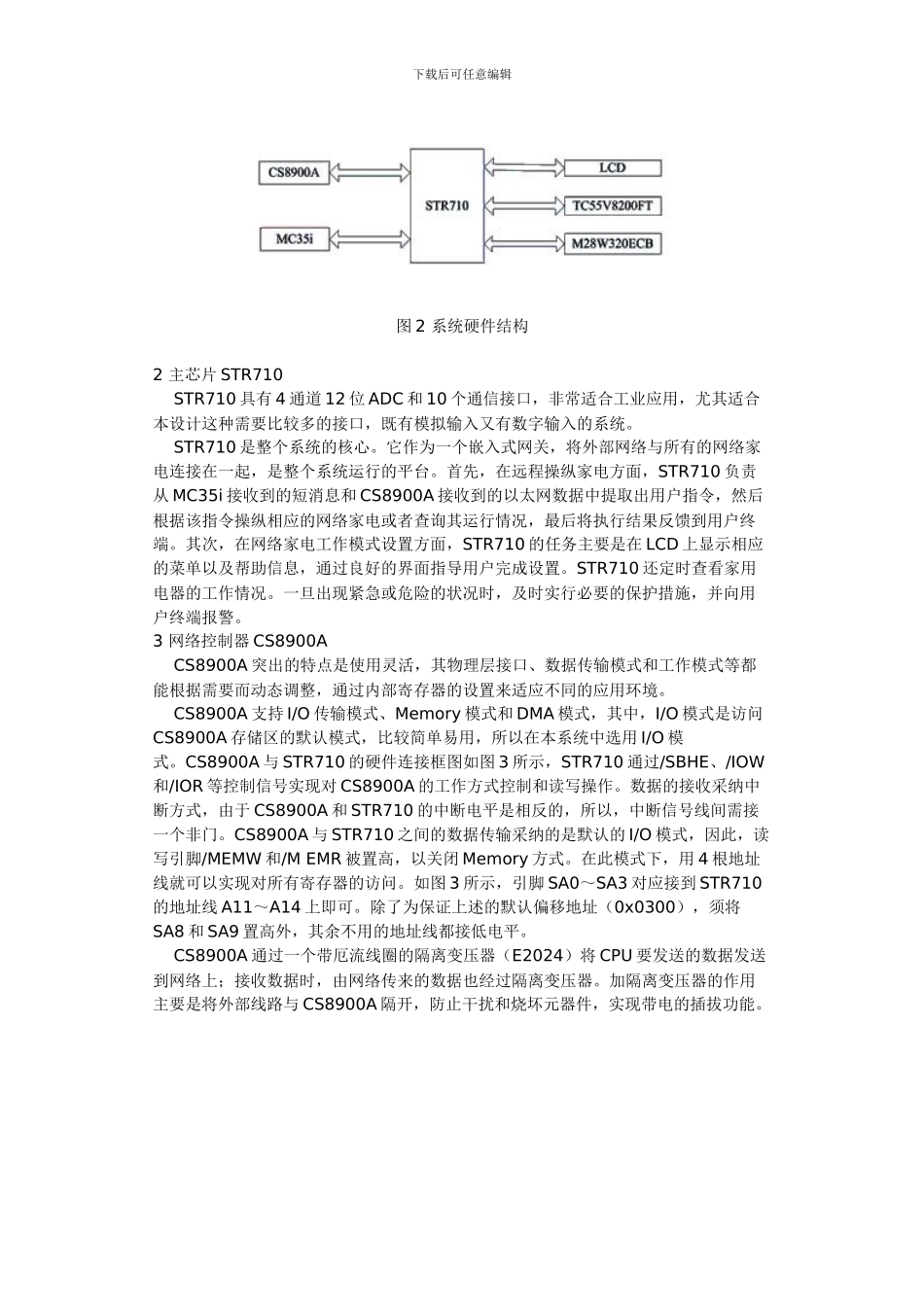

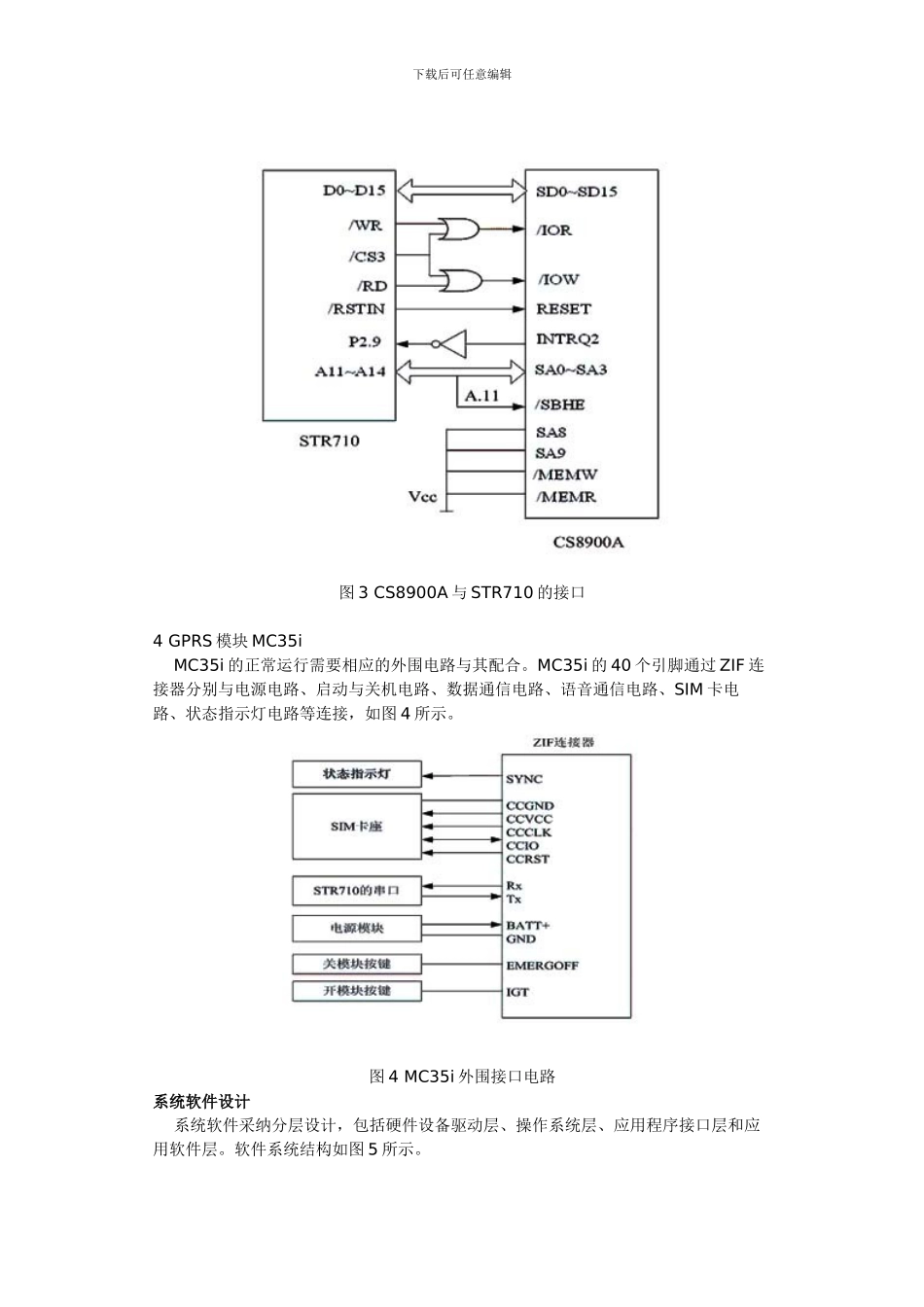

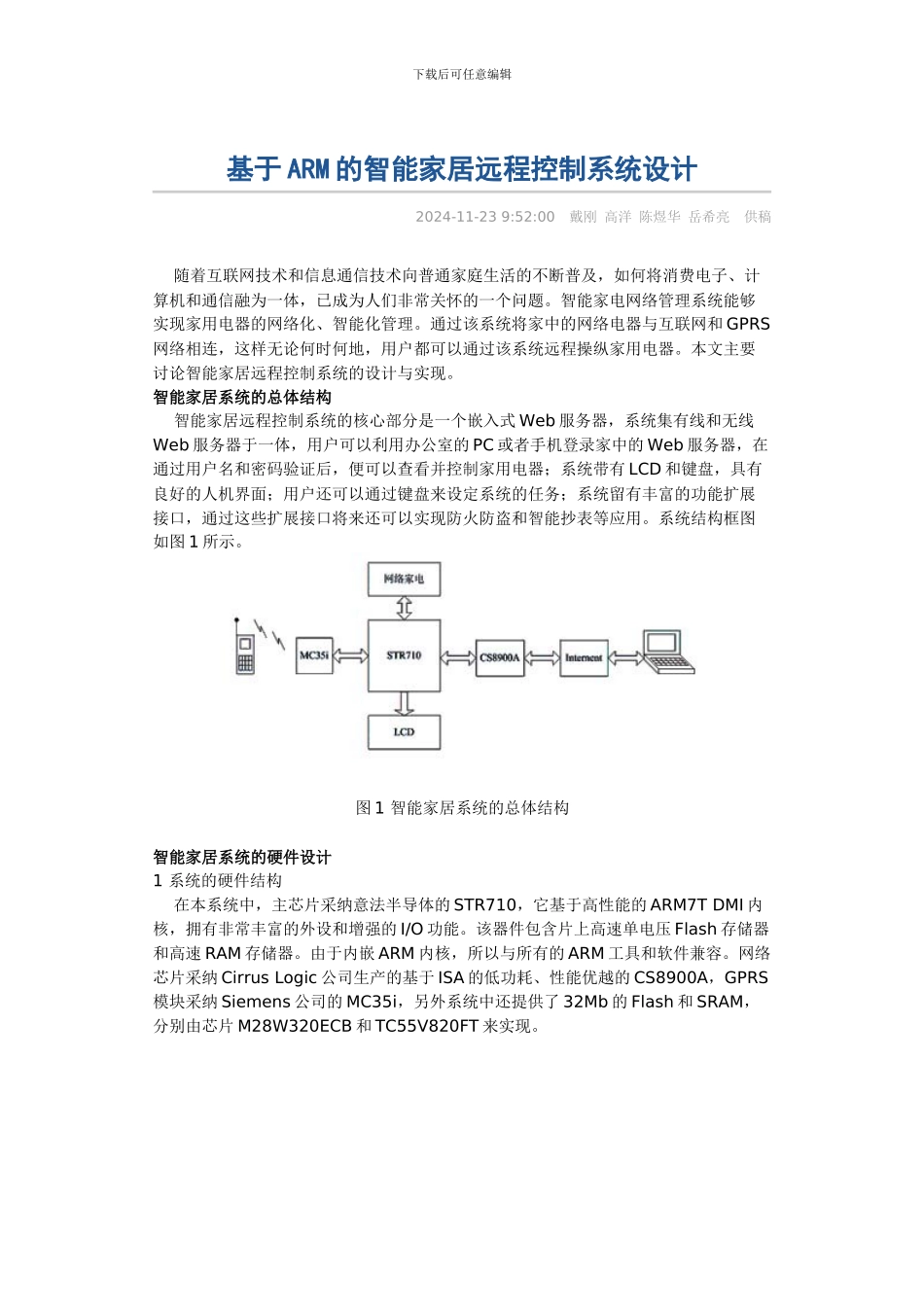

下载后可任意编辑基于 ARM 的智能家居远程控制系统设计2024-11-23 9:52:00 戴刚 高洋 陈煜华 岳希亮 供稿 随着互联网技术和信息通信技术向普通家庭生活的不断普及，如何将消费电子、计算机和通信融为一体，已成为人们非常关怀的一个问题。智能家电网络管理系统能够实现家用电器的网络化、智能化管理。通过该系统将家中的网络电器与互联网和 GPRS网络相连，这样无论何时何地，用户都可以通过该系统远程操纵家用电器。本文主要讨论智能家居远程控制系统的设计与实现。智能家居系统的总体结构 智能家居远程控制系统的核心部分是一个嵌入式 Web 服务器，系统集有线和无线Web 服务器于一体，用户可以利用办公室的 PC 或者手机登录家中的 Web 服务器，在通过用户名和密码验证后，便可以查看并控制家用电器；系统带有 LCD 和键盘，具有良好的人机界面；用户还可以通过键盘来设定系统的任务；系统留有丰富的功能扩展接口，通过这些扩展接口将来还可以实现防火防盗和智能抄表等应用。系统结构框图如图 1 所示。图 1 智能家居系统的总体结构智能家居系统的硬件设计1 系统的硬件结构 在本系统中，主芯片采纳意法半导体的 STR710，它基于高性能的 ARM7T DMI 内核，拥有非常丰富的外设和增强的 I/O 功能。该器件包含片上高速单电压 Flash 存储器和高速 RAM 存储器。由于内嵌 ARM 内核，所以与所有的 ARM 工具和软件兼容。网络芯片采纳 Cirrus Logic 公司生产的基于 ISA 的低功耗、性能优越的 CS8900A，GPRS模块采纳 Siemens 公司的 MC35i，另外系统中还提供了 32Mb 的 Flash 和 SRAM，分别由芯片 M28W320ECB 和 TC55V820FT 来实现。下载后可任意编辑图 2 系统硬件结构2 主芯片 STR710 STR710 具有 4 通道 12 位 ADC 和 10 个通信接口，非常适合工业应用，尤其适合本设计这种需要比较多的接口，既有模拟输入又有数字输入的系统。 STR710 是整个系统的核心。它作为一个嵌入式网关，将外部网络与所有的网络家电连接在一起，是整个系统运行的平台。首先，在远程操纵家电方面，STR710 负责从 MC35i 接收到的短消息和 CS8900A 接收到的以太网数据中提取出用户指令，然后根据该指令操纵相应的网络家电或者查询其运行情况，最后将执行结果反馈到用户终端。其次，在网络家电工作模式设置方面，STR710 的任务主要是在 LCD 上显示相应的菜单以及帮助信息，通过良好的界面指导用户完成设...
