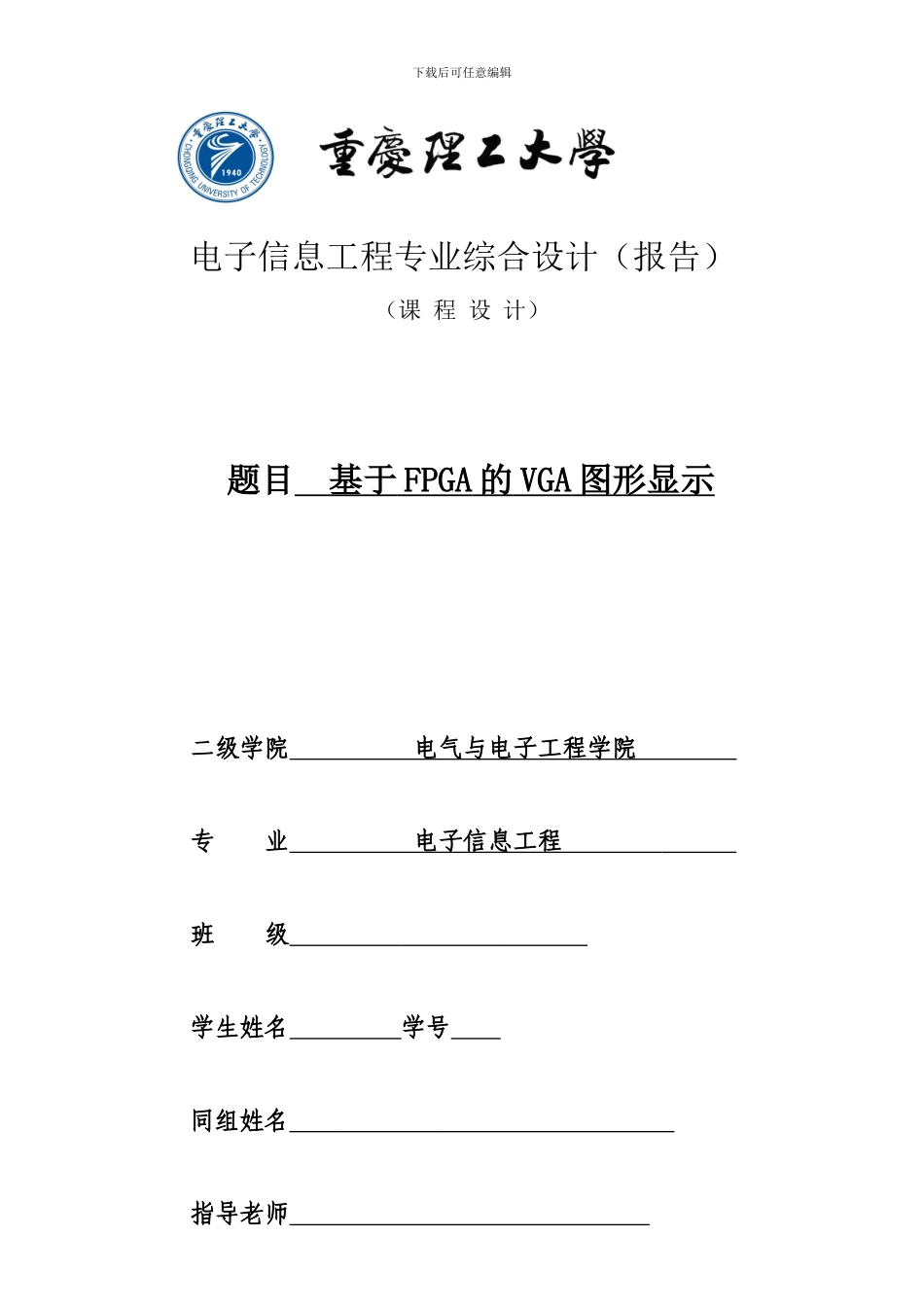

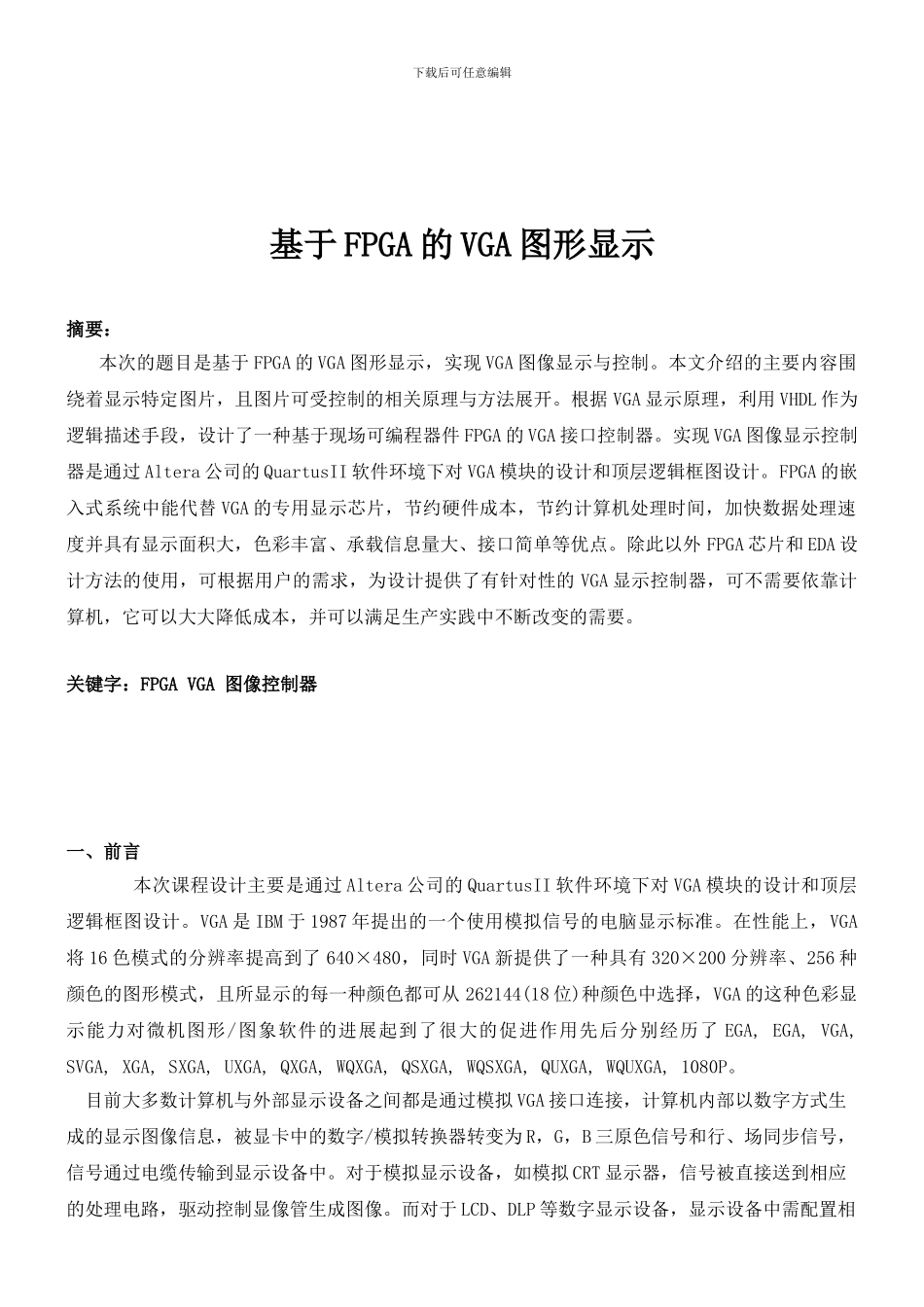

下载后可任意编辑 电子信息工程专业综合设计（报告）（课 程 设 计）题目 基于 FPGA 的 VGA 图形显示 二级学院 电气与电子工程学院 专 业 电子信息工程 班 级 学生姓名 学号 同组姓名 指导老师 下载后可任意编辑 时 间 下载后可任意编辑基于 FPGA 的 VGA 图形显示摘要：本次的题目是基于 FPGA 的 VGA 图形显示，实现 VGA 图像显示与控制。本文介绍的主要内容围绕着显示特定图片，且图片可受控制的相关原理与方法展开。根据 VGA 显示原理，利用 VHDL 作为逻辑描述手段，设计了一种基于现场可编程器件 FPGA 的 VGA 接口控制器。实现 VGA 图像显示控制器是通过 Altera 公司的 QuartusII 软件环境下对 VGA 模块的设计和顶层逻辑框图设计。FPGA 的嵌入式系统中能代替 VGA 的专用显示芯片，节约硬件成本，节约计算机处理时间，加快数据处理速度并具有显示面积大，色彩丰富、承载信息量大、接口简单等优点。除此以外 FPGA 芯片和 EDA 设计方法的使用，可根据用户的需求，为设计提供了有针对性的 VGA 显示控制器，可不需要依靠计算机，它可以大大降低成本，并可以满足生产实践中不断改变的需要。关键字：FPGA VGA 图像控制器一、前言 本次课程设计主要是通过 Altera 公司的 QuartusII 软件环境下对 VGA 模块的设计和顶层逻辑框图设计。VGA 是 IBM 于 1987 年提出的一个使用模拟信号的电脑显示标准。在性能上，VGA将 16 色模式的分辨率提高到了 640×480，同时 VGA 新提供了一种具有 320×200 分辨率、256 种颜色的图形模式，且所显示的每一种颜色都可从 262144(18 位)种颜色中选择，VGA 的这种色彩显示能力对微机图形/图象软件的进展起到了很大的促进作用先后分别经历了 EGA, EGA, VGA, SVGA, XGA, SXGA, UXGA, QXGA, WQXGA, QSXGA, WQSXGA, QUXGA, WQUXGA, 1080P。 目前大多数计算机与外部显示设备之间都是通过模拟 VGA 接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为 R，G，B 三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟 CRT 显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于 LCD、DLP 等数字显示设备，显示设备中需配置相下载后可任意编辑应的 A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过 D/A 和 A/D2 次转换...
