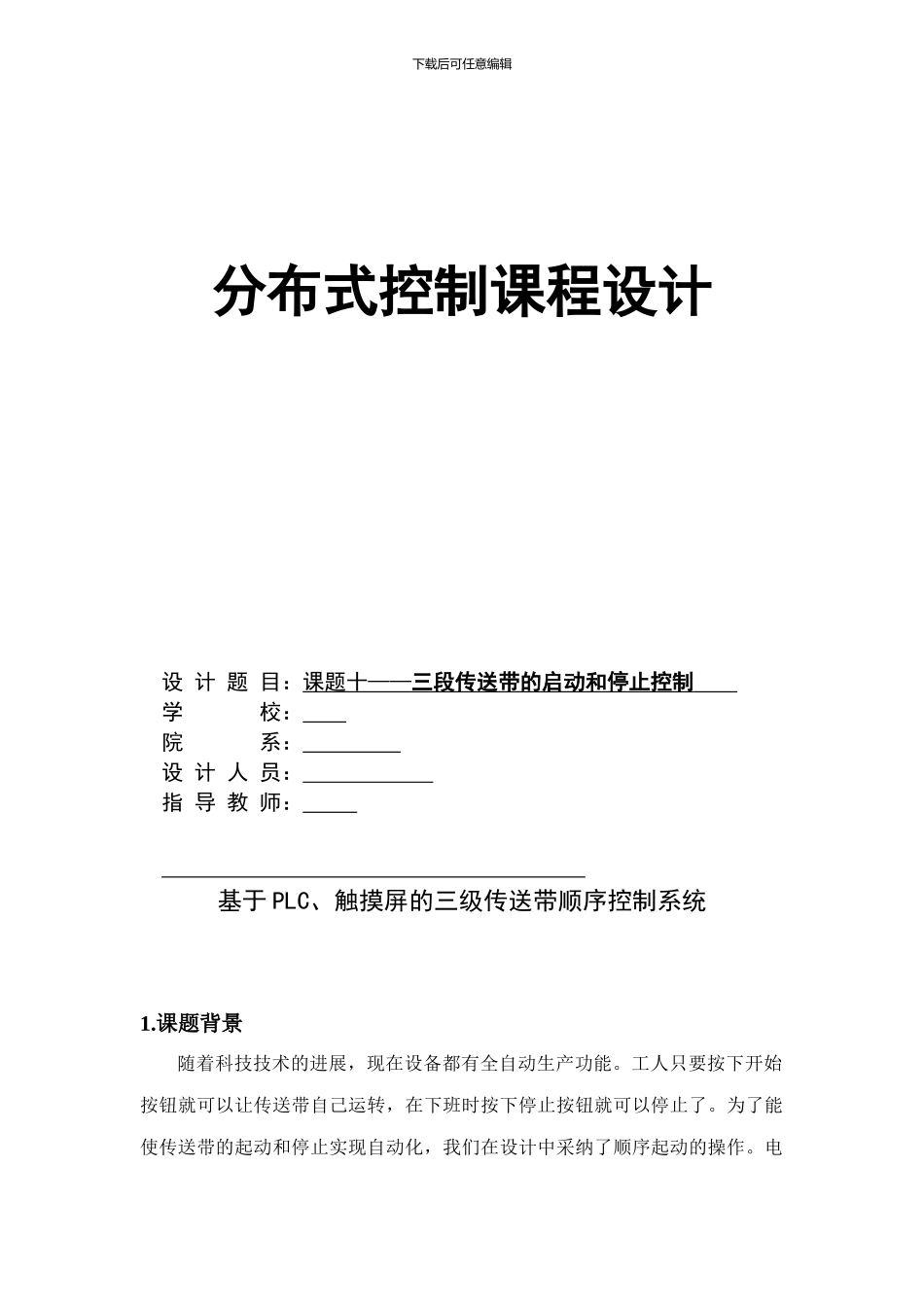

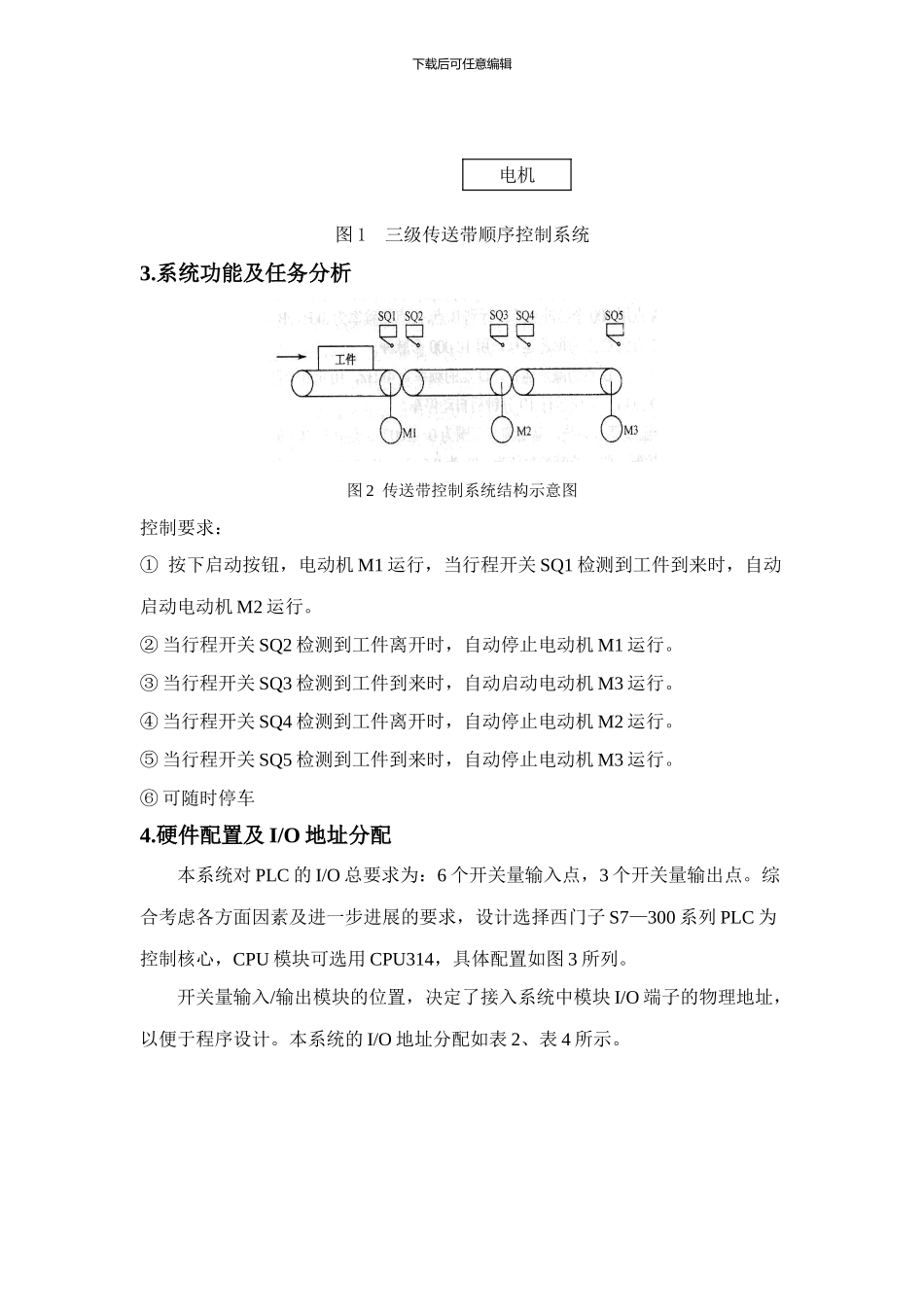

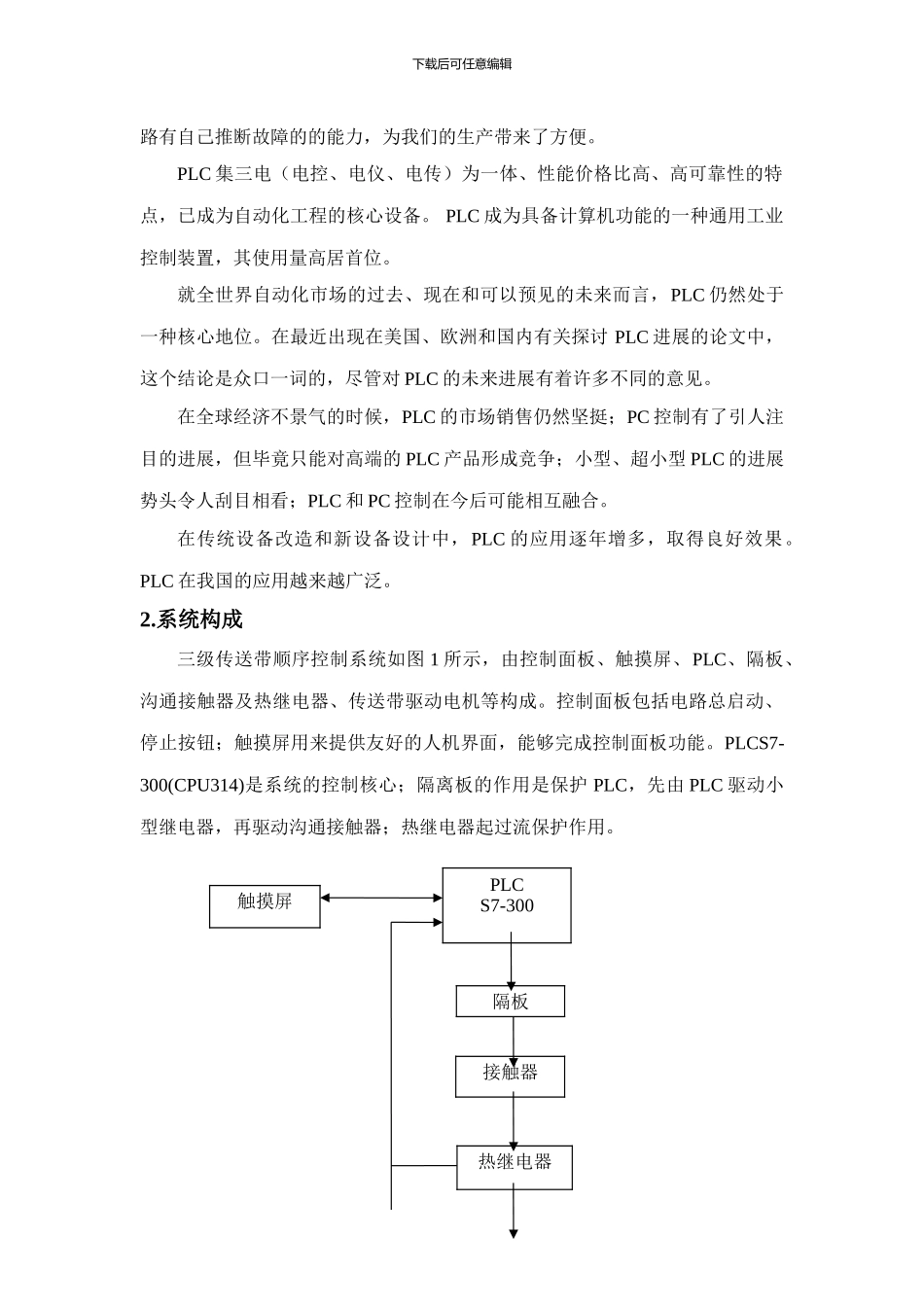

下载后可任意编辑分布式控制课程设计 设 计 题 目：课题十—— 三段传送带的启动和停止控制 学 校： 院 系： 设 计 人 员： 指 导 教 师： 基于 PLC、触摸屏的三级传送带顺序控制系统1.课题背景随着科技技术的进展，现在设备都有全自动生产功能。工人只要按下开始按钮就可以让传送带自己运转，在下班时按下停止按钮就可以停止了。为了能使传送带的起动和停止实现自动化，我们在设计中采纳了顺序起动的操作。电下载后可任意编辑路有自己推断故障的的能力，为我们的生产带来了方便。PLC 集三电（电控、电仪、电传）为一体、性能价格比高、高可靠性的特点，已成为自动化工程的核心设备。 PLC 成为具备计算机功能的一种通用工业控制装置，其使用量高居首位。就全世界自动化市场的过去、现在和可以预见的未来而言，PLC 仍然处于一种核心地位。在最近出现在美国、欧洲和国内有关探讨 PLC 进展的论文中，这个结论是众口一词的，尽管对 PLC 的未来进展有着许多不同的意见。 在全球经济不景气的时候，PLC 的市场销售仍然坚挺；PC 控制有了引人注目的进展，但毕竟只能对高端的 PLC 产品形成竞争；小型、超小型 PLC 的进展势头令人刮目相看；PLC 和 PC 控制在今后可能相互融合。在传统设备改造和新设备设计中，PLC 的应用逐年增多，取得良好效果。PLC 在我国的应用越来越广泛。2.系统构成三级传送带顺序控制系统如图 1 所示，由控制面板、触摸屏、PLC、隔板、沟通接触器及热继电器、传送带驱动电机等构成。控制面板包括电路总启动、停止按钮；触摸屏用来提供友好的人机界面，能够完成控制面板功能。PLCS7-300(CPU314)是系统的控制核心；隔离板的作用是保护 PLC，先由 PLC 驱动小型继电器，再驱动沟通接触器；热继电器起过流保护作用。 触摸屏PLCS7-300隔板接触器热继电器下载后可任意编辑 图 1 三级传送带顺序控制系统3.系统功能及任务分析图 2 传送带控制系统结构示意图控制要求：① 按下启动按钮，电动机 M1 运行，当行程开关 SQ1 检测到工件到来时，自动启动电动机 M2 运行。② 当行程开关 SQ2 检测到工件离开时，自动停止电动机 M1 运行。③ 当行程开关 SQ3 检测到工件到来时，自动启动电动机 M3 运行。④ 当行程开关 SQ4 检测到工件离开时，自动停止电动机 M2 运行。⑤ 当行程开关 SQ5 检测到工件到来时，自动停止电动机 M3 运行。⑥ 可随时停车4.硬件配置及 I/O 地址...
