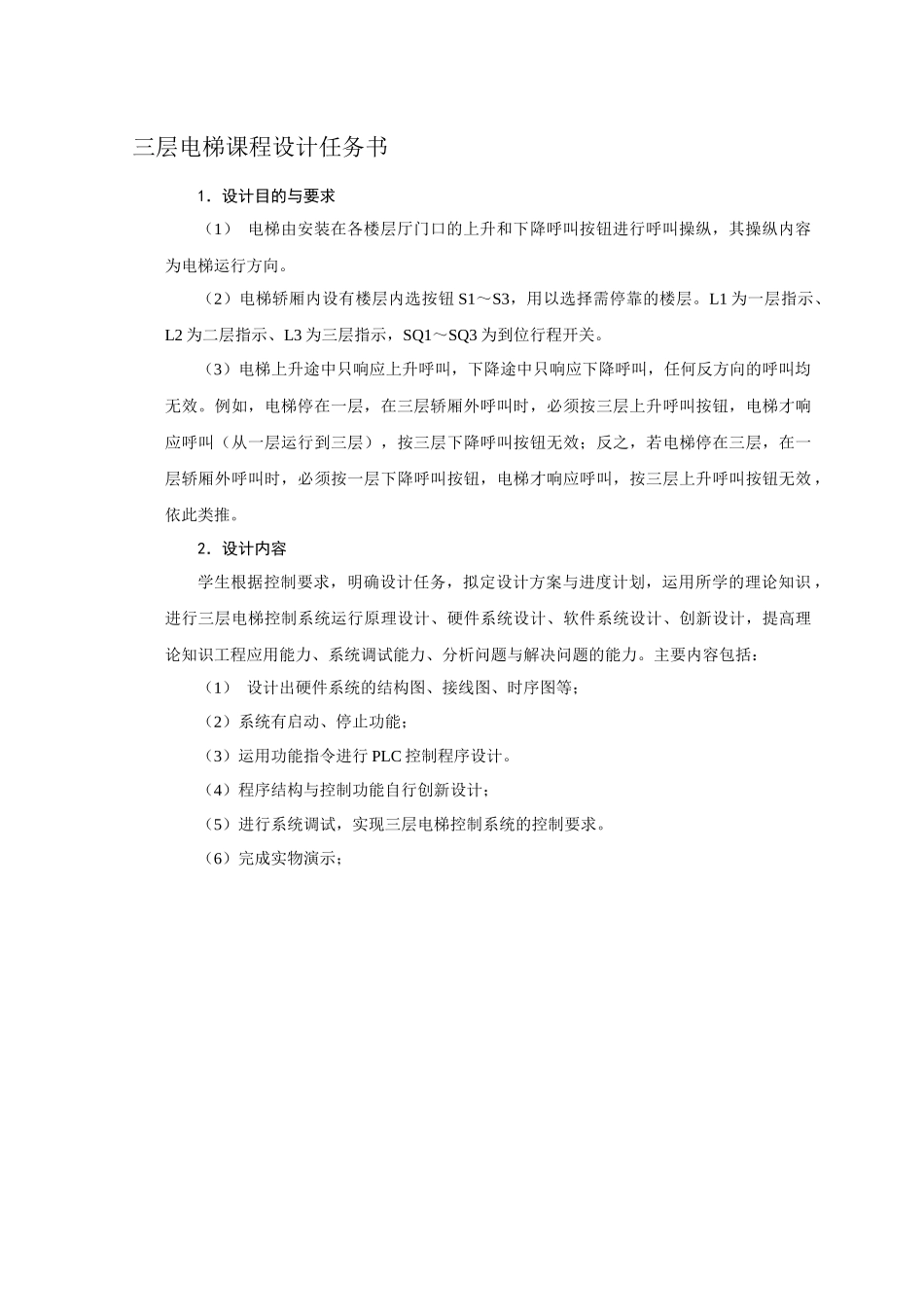

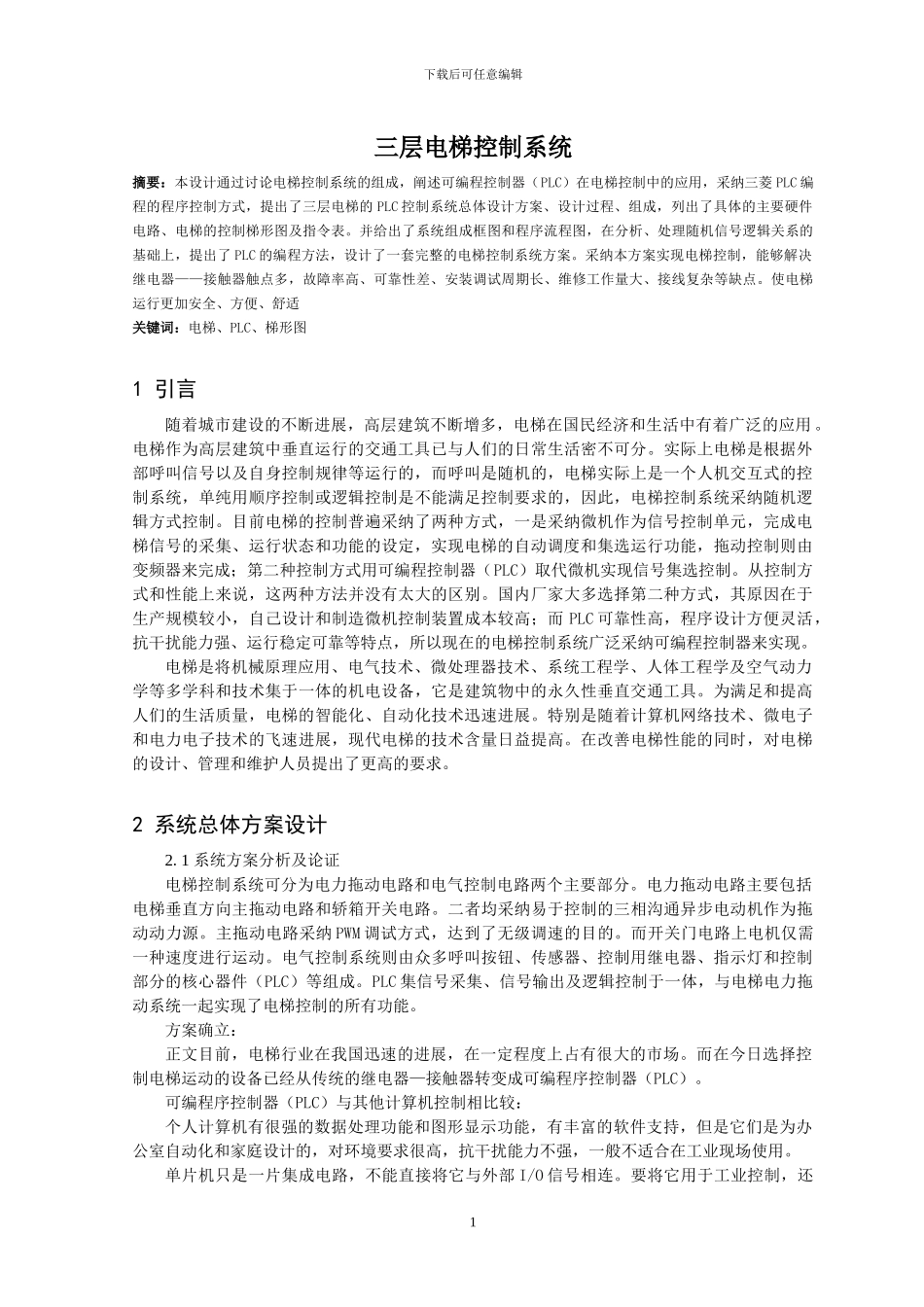

三层电梯课程设计任务书1．设计目的与要求（1） 电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。（2）电梯轿厢内设有楼层内选按钮 S1～S3，用以选择需停靠的楼层。L1 为一层指示、L2 为二层指示、L3 为三层指示，SQ1～SQ3 为到位行程开关。（3）电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在一层，在三层轿厢外呼叫时，必须按三层上升呼叫按钮，电梯才响应呼叫（从一层运行到三层），按三层下降呼叫按钮无效；反之，若电梯停在三层，在一层轿厢外呼叫时，必须按一层下降呼叫按钮，电梯才响应呼叫，按三层上升呼叫按钮无效 ，依此类推。2．设计内容 学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识 ，进行三层电梯控制系统运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括：（1） 设计出硬件系统的结构图、接线图、时序图等；（2）系统有启动、停止功能；（3）运用功能指令进行 PLC 控制程序设计。（4）程序结构与控制功能自行创新设计；（5）进行系统调试，实现三层电梯控制系统的控制要求。（6）完成实物演示；下载后可任意编辑三层电梯控制系统摘要：本设计通过讨论电梯控制系统的组成，阐述可编程控制器（PLC）在电梯控制中的应用，采纳三菱 PLC 编程的程序控制方式，提出了三层电梯的 PLC 控制系统总体设计方案、设计过程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了 PLC 的编程方法，设计了一套完整的电梯控制系统方案。采纳本方案实现电梯控制，能够解决继电器——接触器触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。使电梯运行更加安全、方便、舒适 关键词：电梯、PLC、梯形图1 引言随着城市建设的不断进展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用 。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采纳随机逻辑方式控制。目前电梯的控制普遍...
