基于PLC的全自动洗衣机控制方案

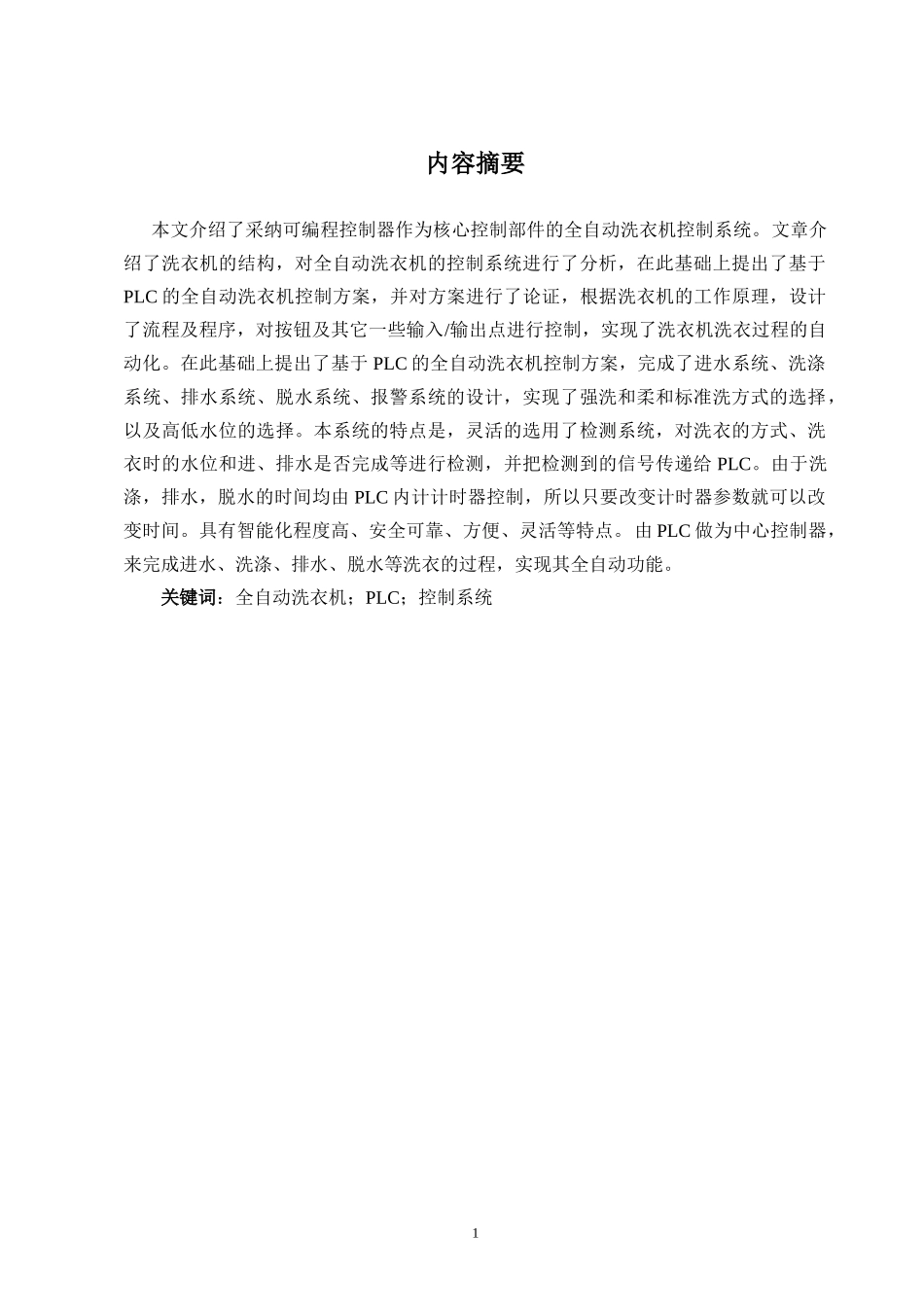

内容摘要本文介绍了采纳可编程控制器作为核心控制部件的全自动洗衣机控制系统。文章介绍了洗衣机的结构，对全自动洗衣机的控制系统进行了分析，在此基础上提出了基于PLC 的全自动洗衣机控制方案，并对方案进行了论证，根据洗衣机的工作原理，设计了流程及程序，对按钮及其它一些输入/输出点进行控制，实现了洗衣机洗衣过程的自动化。在此基础上提出了基于 PLC 的全自动洗衣机控制方案，完成了进水系统、洗涤系统、排水系统、脱水系统、报警系统的设计，实现了强洗和柔和标准洗方式的选择，以及高低水位的选择。本系统的特点是，灵活的选用了检测系统，对洗衣的方式、洗衣时的水位和进、排水是否完成等进行检测，并把检测到的信号传递给 PLC。由于洗涤，排水，脱水的时间均由 PLC 内计计时器控制，所以只要改变计时器参数就可以改变时间。具有智能化程度高、安全可靠、方便、灵活等特点。由 PLC 做为中心控制器，来完成进水、洗涤、排水、脱水等洗衣的过程，实现其全自动功能。关键词：全自动洗衣机；PLC；控制系统1下载后可任意编辑目 录第 1 章 前 言--------------------------------------------------------------------------------------------------------11.1 设计内容-------------------------------------------------------------------------------------------------------11.2 控制要求------------------------------------------------------------------------------------------------------1第 2 章 总体方案设计----------------------------------------------------------------------------------------22.1 系统设计方案------------------------------------------------------------------------------------------------22.2 系统硬件配置及组成原理-------------------------------------------------------------------------------2第 3 章 PLC 控制系统设计-----------------------------------------------------------------------------------33.1 电动机主电路的设计---------------------------------------------------------------------------------------43.2 确定 I/O 数量，选择 PLC 类型-------------------------------------------------------------------------53.2.1 I/O 数量的确定53.2.2 PLC 类型的选择53.3 I/O 点的分配与编号-------------------------...
