基于PLC的机械手设计

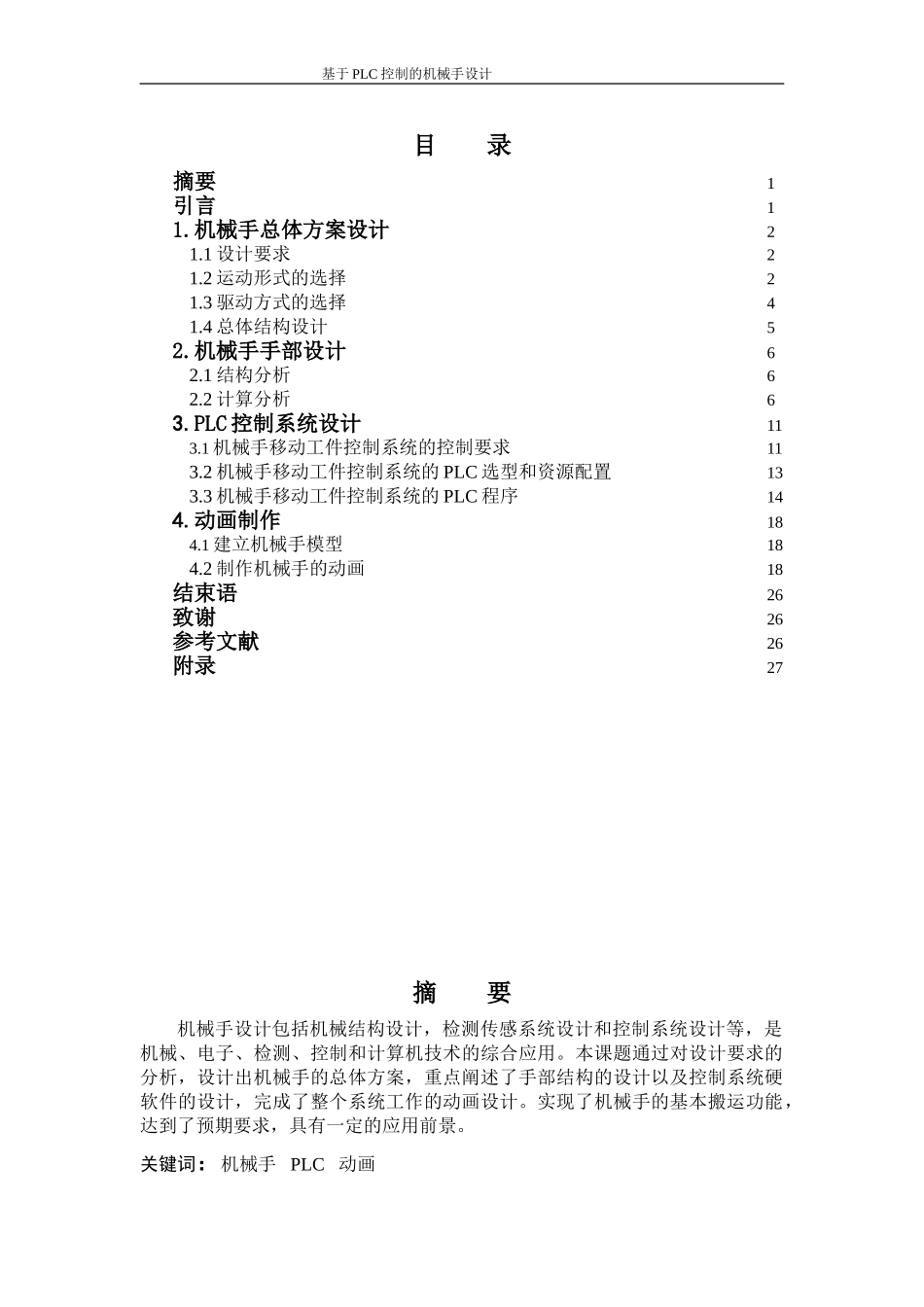

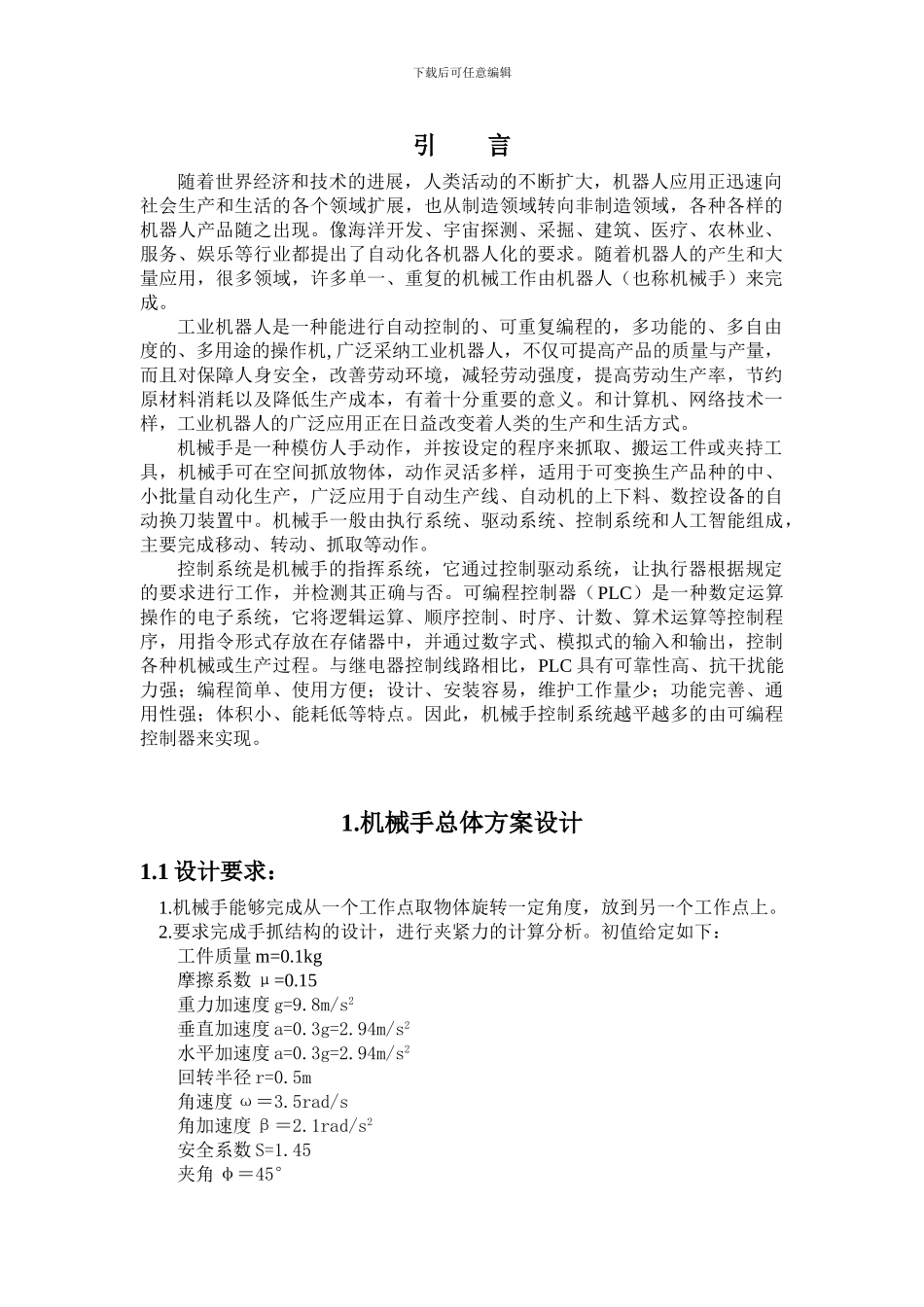

基于 PLC 控制的机械手设计目 录摘要1引言11.机械手总体方案设计21.1 设计要求21.2 运动形式的选择21.3 驱动方式的选择41.4 总体结构设计52.机械手手部设计62.1 结构分析62.2 计算分析63.PLC 控制系统设计113.1 机械手移动工件控制系统的控制要求113.2 机械手移动工件控制系统的 PLC 选型和资源配置133.3 机械手移动工件控制系统的 PLC 程序144.动画制作184.1 建立机械手模型184.2 制作机械手的动画18结束语26致谢26参考文献26附录27摘 要机械手设计包括机械结构设计，检测传感系统设计和控制系统设计等，是机械、电子、检测、控制和计算机技术的综合应用。本课题通过对设计要求的分析，设计出机械手的总体方案，重点阐述了手部结构的设计以及控制系统硬软件的设计，完成了整个系统工作的动画设计。实现了机械手的基本搬运功能，达到了预期要求，具有一定的应用前景。关键词：机械手 PLC 动画下载后可任意编辑引 言随着世界经济和技术的进展，人类活动的不断扩大，机器人应用正迅速向社会生产和生活的各个领域扩展，也从制造领域转向非制造领域，各种各样的机器人产品随之出现。像海洋开发、宇宙探测、采掘、建筑、医疗、农林业、服务、娱乐等行业都提出了自动化各机器人化的要求。随着机器人的产生和大量应用，很多领域，许多单一、重复的机械工作由机器人（也称机械手）来完成。工业机器人是一种能进行自动控制的、可重复编程的，多功能的、多自由度的、多用途的操作机, 广泛采纳工业机器人，不仅可提高产品的质量与产量，而且对保障人身安全，改善劳动环境，减轻劳动强度，提高劳动生产率，节约原材料消耗以及降低生产成本，有着十分重要的意义。和计算机、网络技术一样，工业机器人的广泛应用正在日益改变着人类的生产和生活方式。机械手是一种模仿人手动作，并按设定的程序来抓取、搬运工件或夹持工具，机械手可在空间抓放物体，动作灵活多样，适用于可变换生产品种的中、小批量自动化生产，广泛应用于自动生产线、自动机的上下料、数控设备的自动换刀装置中。机械手一般由执行系统、驱动系统、控制系统和人工智能组成，主要完成移动、转动、抓取等动作。控制系统是机械手的指挥系统，它通过控制驱动系统，让执行器根据规定的要求进行工作，并检测其正确与否。可编程控制器（PLC）是一种数定运算操作的电子系统，它将逻辑运算、顺序控制、时序、计数、算术运算等控制程序，用指令形式存放在存储器中，并通过数字式、...
