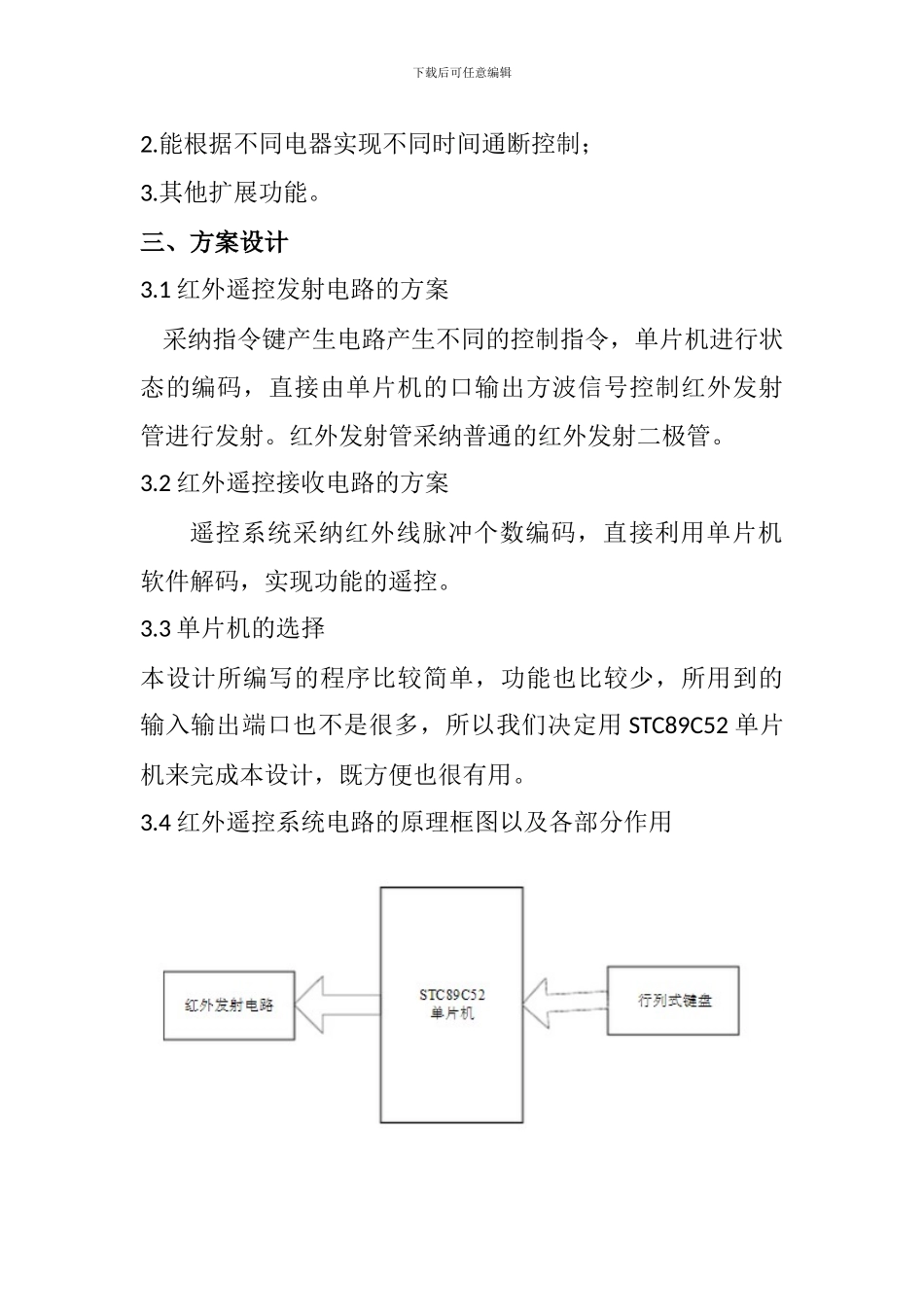

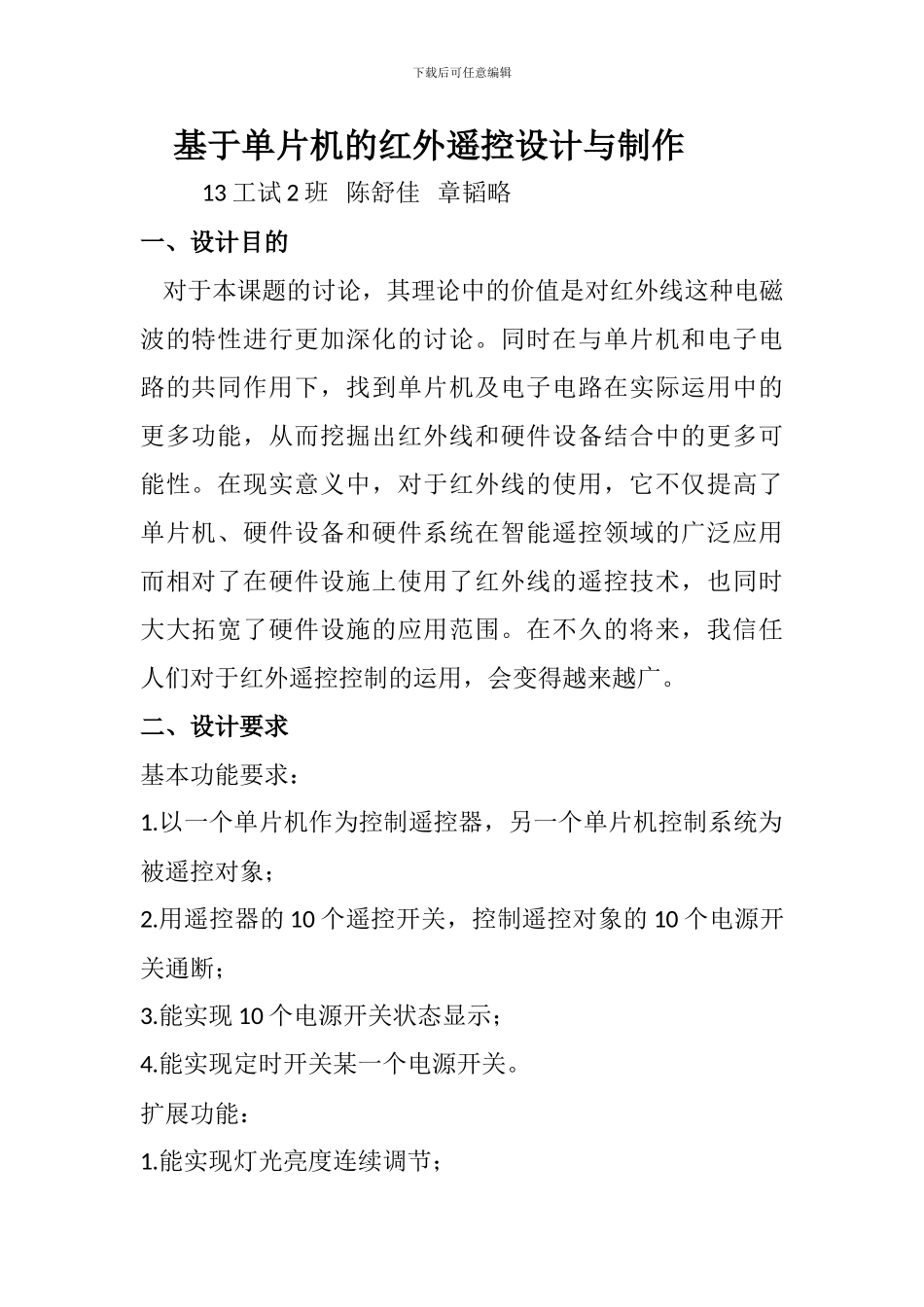

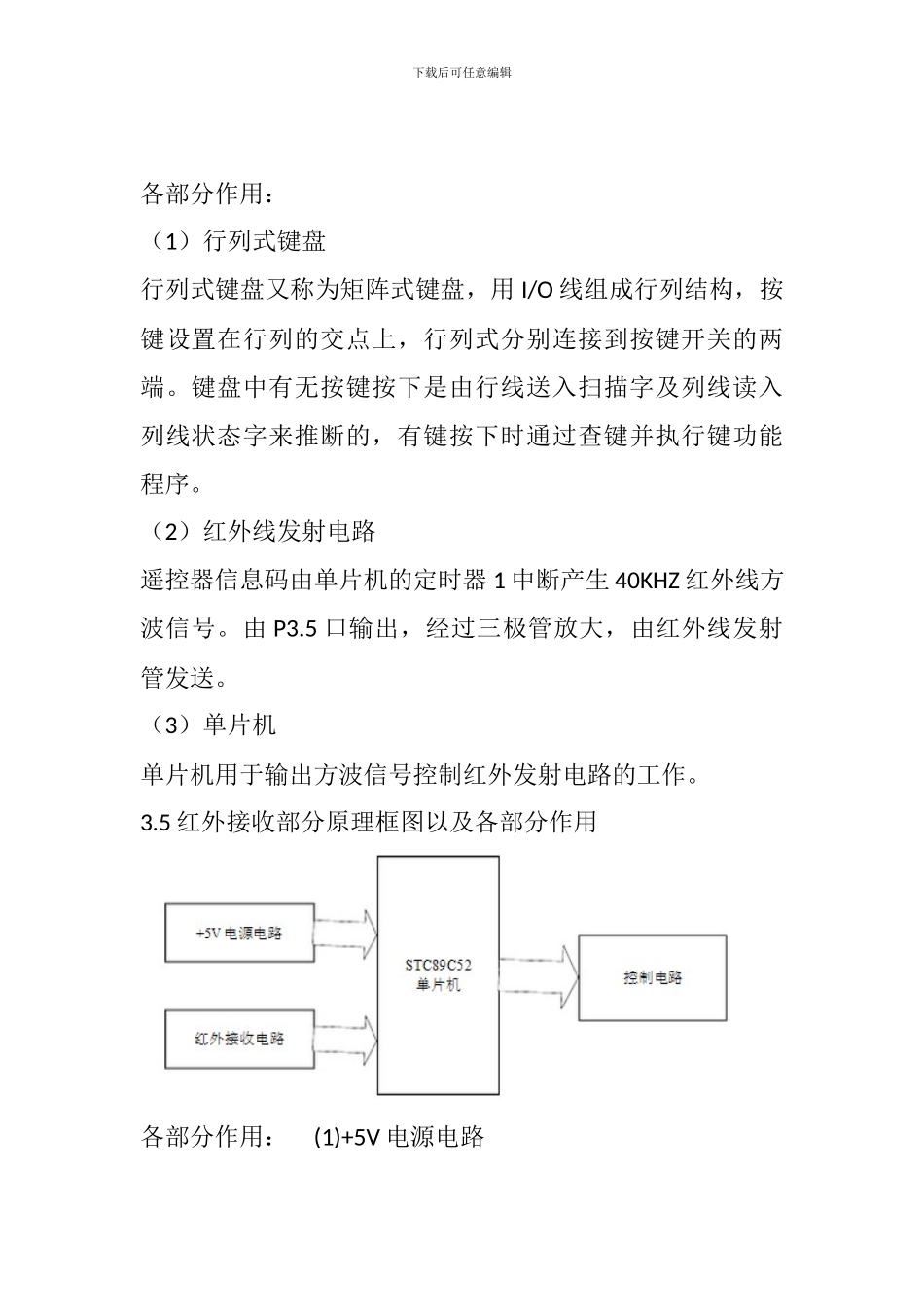

下载后可任意编辑 基于单片机的红外遥控设计与制作 13 工试 2 班 陈舒佳 章韬略一、设计目的 对于本课题的讨论，其理论中的价值是对红外线这种电磁波的特性进行更加深化的讨论。同时在与单片机和电子电路的共同作用下，找到单片机及电子电路在实际运用中的更多功能，从而挖掘出红外线和硬件设备结合中的更多可能性。在现实意义中，对于红外线的使用，它不仅提高了单片机、硬件设备和硬件系统在智能遥控领域的广泛应用而相对了在硬件设施上使用了红外线的遥控技术，也同时大大拓宽了硬件设施的应用范围。在不久的将来，我信任人们对于红外遥控控制的运用，会变得越来越广。二、设计要求基本功能要求：1.以一个单片机作为控制遥控器，另一个单片机控制系统为被遥控对象；2.用遥控器的 10 个遥控开关，控制遥控对象的 10 个电源开关通断；3.能实现 10 个电源开关状态显示；4.能实现定时开关某一个电源开关。扩展功能：1.能实现灯光亮度连续调节；下载后可任意编辑2.能根据不同电器实现不同时间通断控制；3.其他扩展功能。三、方案设计3.1 红外遥控发射电路的方案 采纳指令键产生电路产生不同的控制指令，单片机进行状态的编码，直接由单片机的口输出方波信号控制红外发射管进行发射。红外发射管采纳普通的红外发射二极管。3.2 红外遥控接收电路的方案遥控系统采纳红外线脉冲个数编码，直接利用单片机软件解码，实现功能的遥控。3.3 单片机的选择本设计所编写的程序比较简单，功能也比较少，所用到的输入输出端口也不是很多，所以我们决定用 STC89C52 单片机来完成本设计，既方便也很有用。3.4 红外遥控系统电路的原理框图以及各部分作用下载后可任意编辑各部分作用： （1）行列式键盘 行列式键盘又称为矩阵式键盘，用 I/O 线组成行列结构，按键设置在行列的交点上，行列式分别连接到按键开关的两端。键盘中有无按键按下是由行线送入扫描字及列线读入列线状态字来推断的，有键按下时通过查键并执行键功能程序。 （2）红外线发射电路 遥控器信息码由单片机的定时器 1 中断产生 40KHZ 红外线方波信号。由 P3.5 口输出，经过三极管放大，由红外线发射管发送。 （3）单片机 单片机用于输出方波信号控制红外发射电路的工作。3.5 红外接收部分原理框图以及各部分作用各部分作用： (1)+5V 电源电路 下载后可任意编辑给单片机最小系统、控制电路提供以及红外接收电路提供电压。（2）红外接收电路 红外接收电路把接收到...
