10KV架空线路设计施工方案

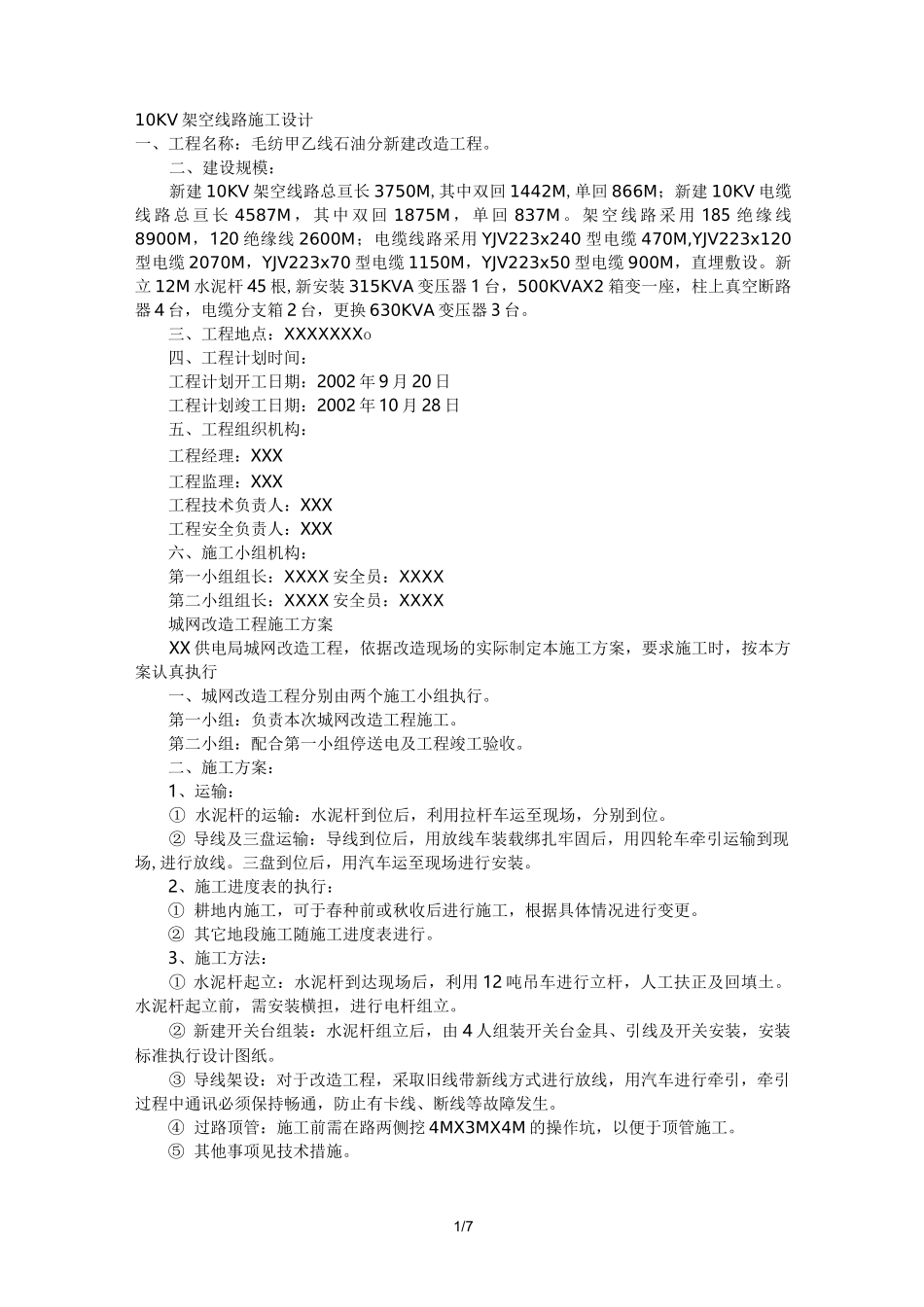

1/710KV 架空线路施工设计一、工程名称：毛纺甲乙线石油分新建改造工程。二、建设规模：新建 10KV 架空线路总亘长 3750M,其中双回 1442M,单回 866M；新建 10KV 电缆线 路 总 亘 长 4587M ， 其 中 双 回 1875M ， 单 回 837M 。 架 空 线 路 采 用 185 绝 缘 线8900M，120 绝缘线 2600M；电缆线路采用 YJV223x240 型电缆 470M,YJV223x120型电缆 2070M，YJV223x70 型电缆 1150M，YJV223x50 型电缆 900M，直埋敷设。新立 12M 水泥杆 45 根,新安装 315KVA 变压器 1 台，500KVAX2 箱变一座，柱上真空断路器 4 台，电缆分支箱 2 台，更换 630KVA 变压器 3 台。三、工程地点：XXXXXXXo四、工程计划时间：工程计划开工日期：2002 年 9 月 20 日工程计划竣工日期：2002 年 10 月 28 日五、工程组织机构：工程经理：XXX工程监理：XXX工程技术负责人：XXX工程安全负责人：XXX六、施工小组机构：第一小组组长：XXXX 安全员：XXXX第二小组组长：XXXX 安全员：XXXX城网改造工程施工方案XX 供电局城网改造工程，依据改造现场的实际制定本施工方案，要求施工时，按本方案认真执行一、城网改造工程分别由两个施工小组执行。第一小组：负责本次城网改造工程施工。第二小组：配合第一小组停送电及工程竣工验收。二、施工方案：1、运输：① 水泥杆的运输：水泥杆到位后，利用拉杆车运至现场，分别到位。② 导线及三盘运输：导线到位后，用放线车装载绑扎牢固后，用四轮车牵引运输到现场,进行放线。三盘到位后，用汽车运至现场进行安装。2、施工进度表的执行：① 耕地内施工，可于春种前或秋收后进行施工，根据具体情况进行变更。② 其它地段施工随施工进度表进行。3、施工方法：① 水泥杆起立：水泥杆到达现场后，利用 12 吨吊车进行立杆，人工扶正及回填土。水泥杆起立前，需安装横担，进行电杆组立。② 新建开关台组装：水泥杆组立后，由 4 人组装开关台金具、引线及开关安装，安装标准执行设计图纸。③ 导线架设：对于改造工程，采取旧线带新线方式进行放线，用汽车进行牵引，牵引过程中通讯必须保持畅通，防止有卡线、断线等故障发生。④ 过路顶管：施工前需在路两侧挖 4MX3MX4M 的操作坑，以便于顶管施工。⑤ 其他事项见技术措施。2/7工程施工管理1、在 2002 年 9 月 15 日前将施工预算、开工申请和批准的施工方案、施工措施<施工设计）上报生产部。对已获批准...
