Fluke万用表使用说明

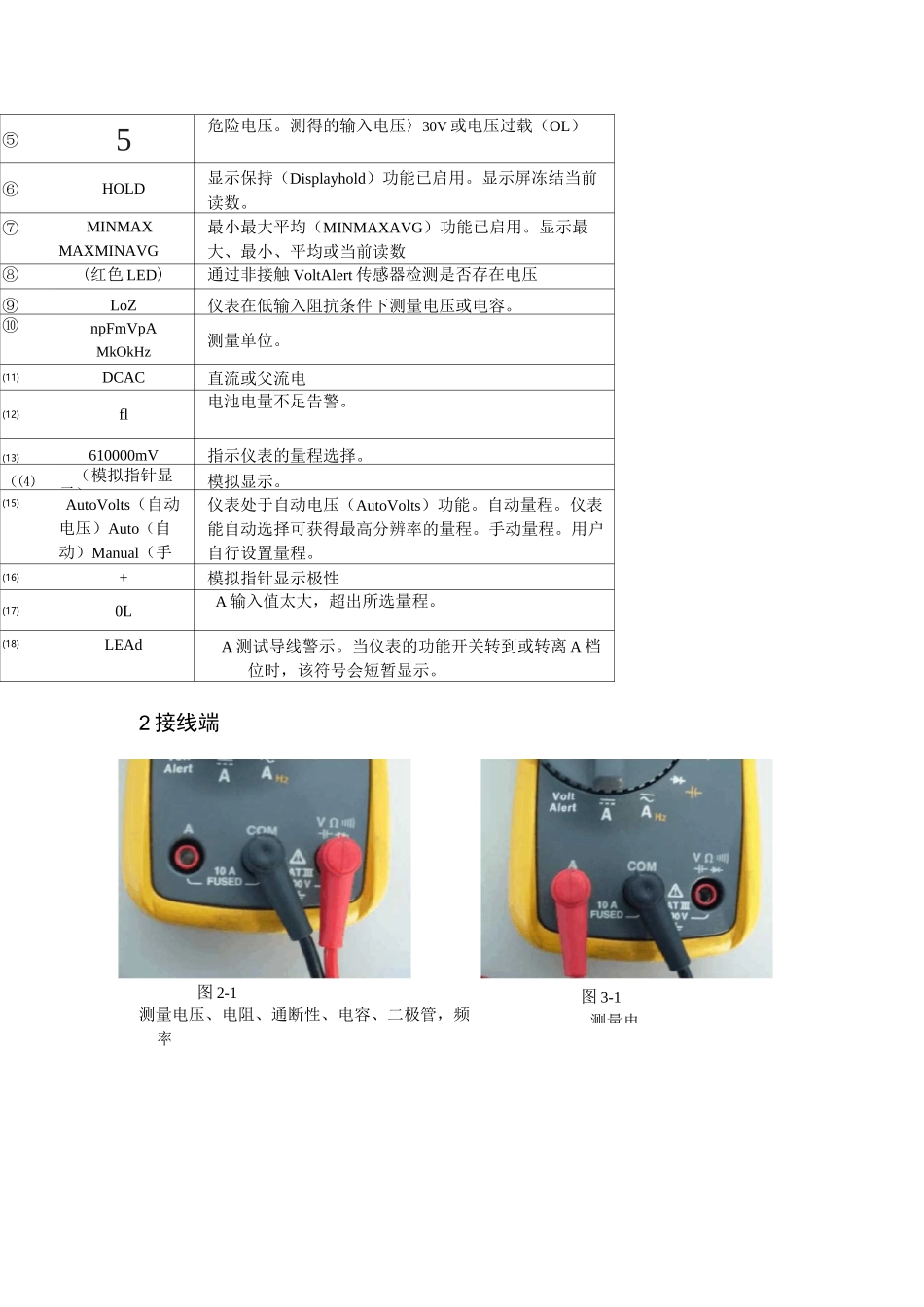

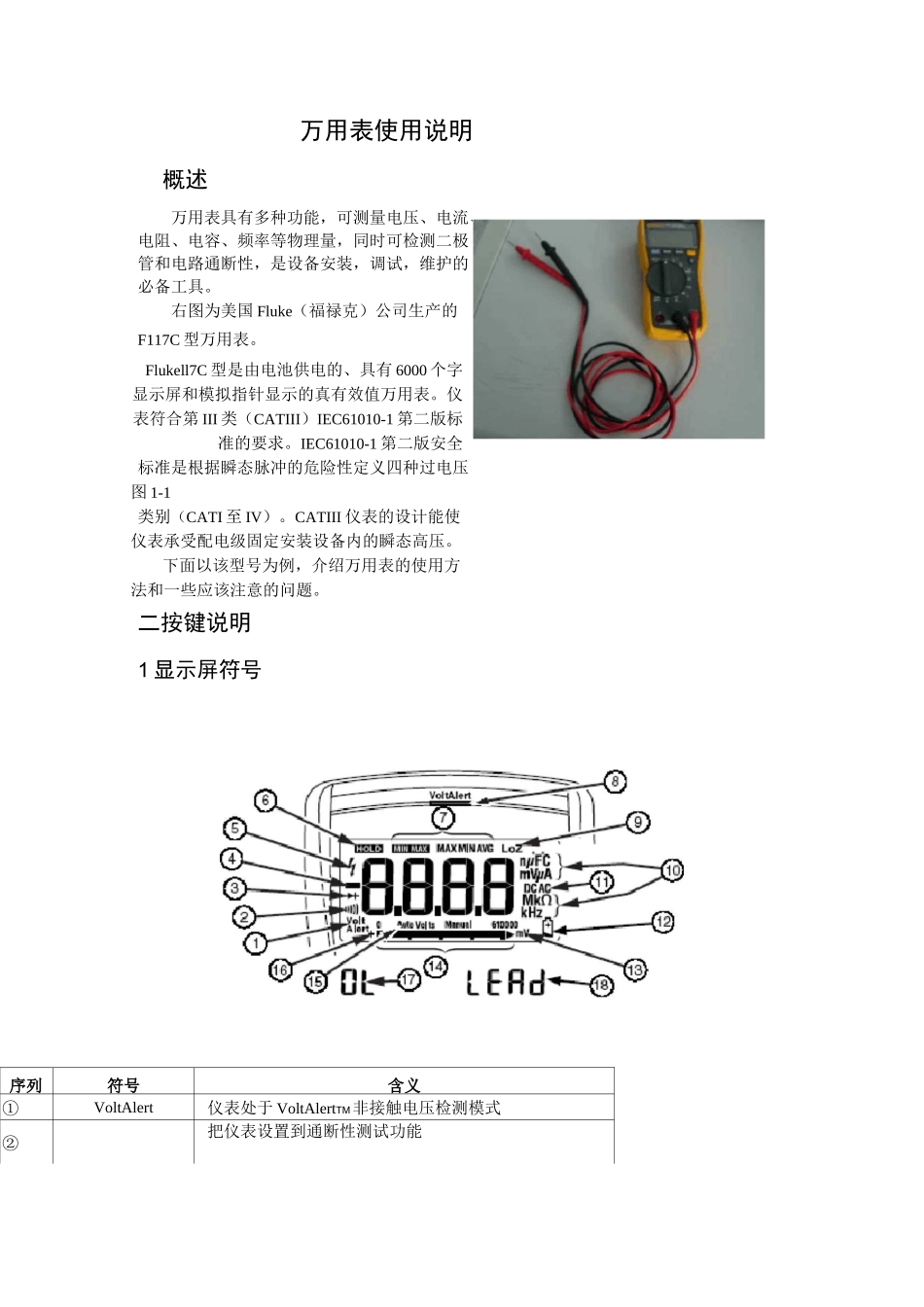

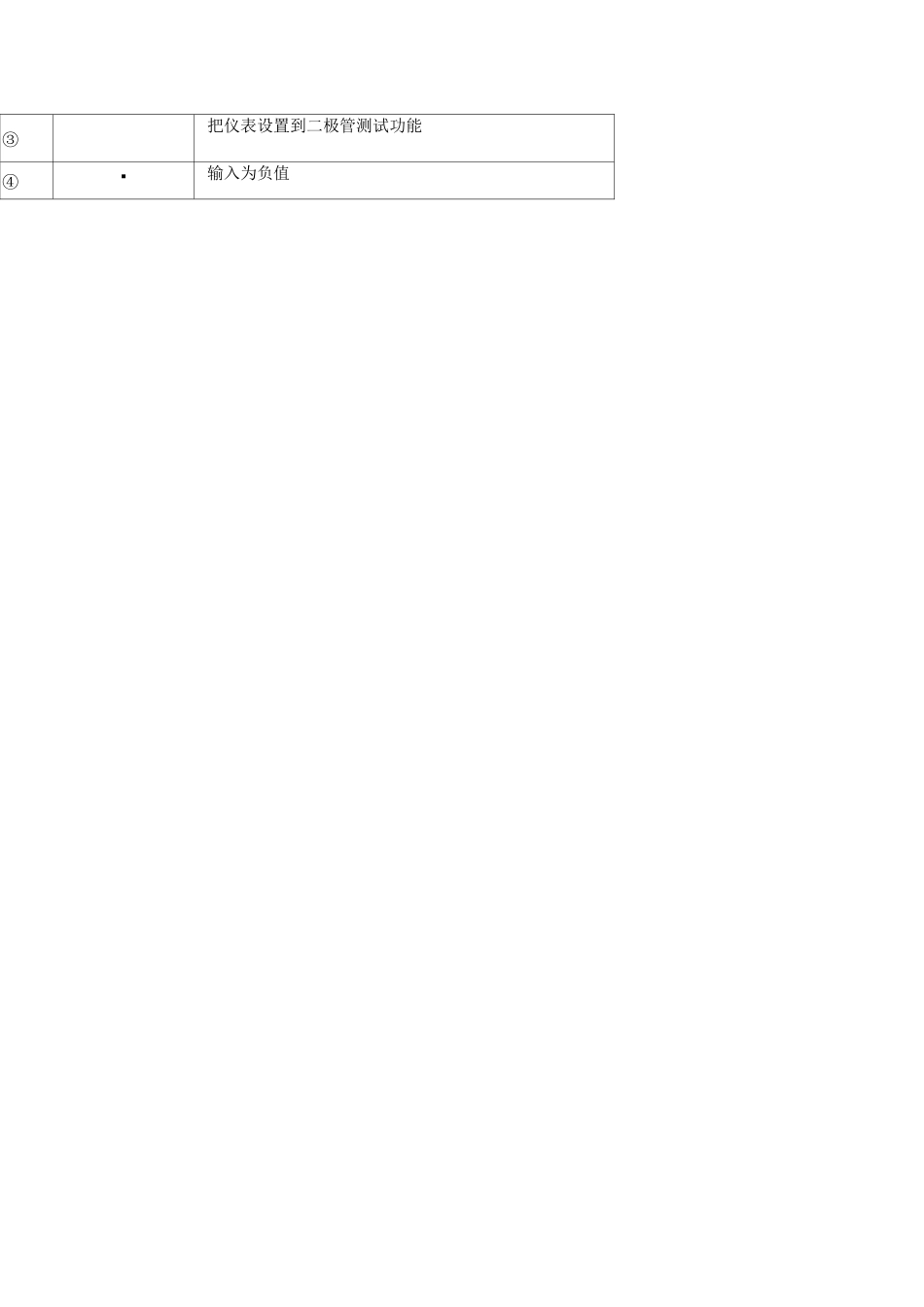

万用表使用说明概述万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。右图为美国 Fluke（福禄克）公司生产的F117C 型万用表。Flukell7C 型是由电池供电的、具有 6000 个字显示屏和模拟指针显示的真有效值万用表。仪表符合第 III 类（CATIII）IEC61010-1 第二版标准的要求。IEC61010-1 第二版安全标准是根据瞬态脉冲的危险性定义四种过电压图 1-1类别（CATI 至 IV）。CATIII 仪表的设计能使仪表承受配电级固定安装设备内的瞬态高压。下面以该型号为例，介绍万用表的使用方法和一些应该注意的问题。二按键说明1 显示屏符号序列符号含义①VoltAlert仪表处于 VoltAlertTM非接触电压检测模式②把仪表设置到通断性测试功能③把仪表设置到二极管测试功能④■输入为负值图 3-1测量电⑤5危险电压。测得的输入电压〉30V 或电压过载（OL）⑥HOLD显示保持（Displayhold）功能已启用。显示屏冻结当前读数。⑦MINMAXMAXMINAVG最小最大平均（MINMAXAVG）功能已启用。显示最大、最小、平均或当前读数⑧(红色 LED)通过非接触 VoltAlert 传感器检测是否存在电压⑨LoZ仪表在低输入阻抗条件下测量电压或电容。⑩npFmVpAMkOkHz测量单位。(11)DCAC直流或父流电(12)fl电池电量不足告警。(13)610000mV指示仪表的量程选择。（⑷（模拟指针显示）模拟显示。(15)AutoVolts（自动电压）Auto（自动）Manual（手动）仪表处于自动电压（AutoVolts）功能。自动量程。仪表能自动选择可获得最高分辨率的量程。手动量程。用户自行设置量程。(16)+模拟指针显示极性(17)0LA 输入值太大，超出所选量程。(18)LEAdA 测试导线警示。当仪表的功能开关转到或转离 A 档位时，该符号会短暂显示。2 接线端图 2-1测量电压、电阻、通断性、电容、二极管，频率1IC.VHz（按键）-/
