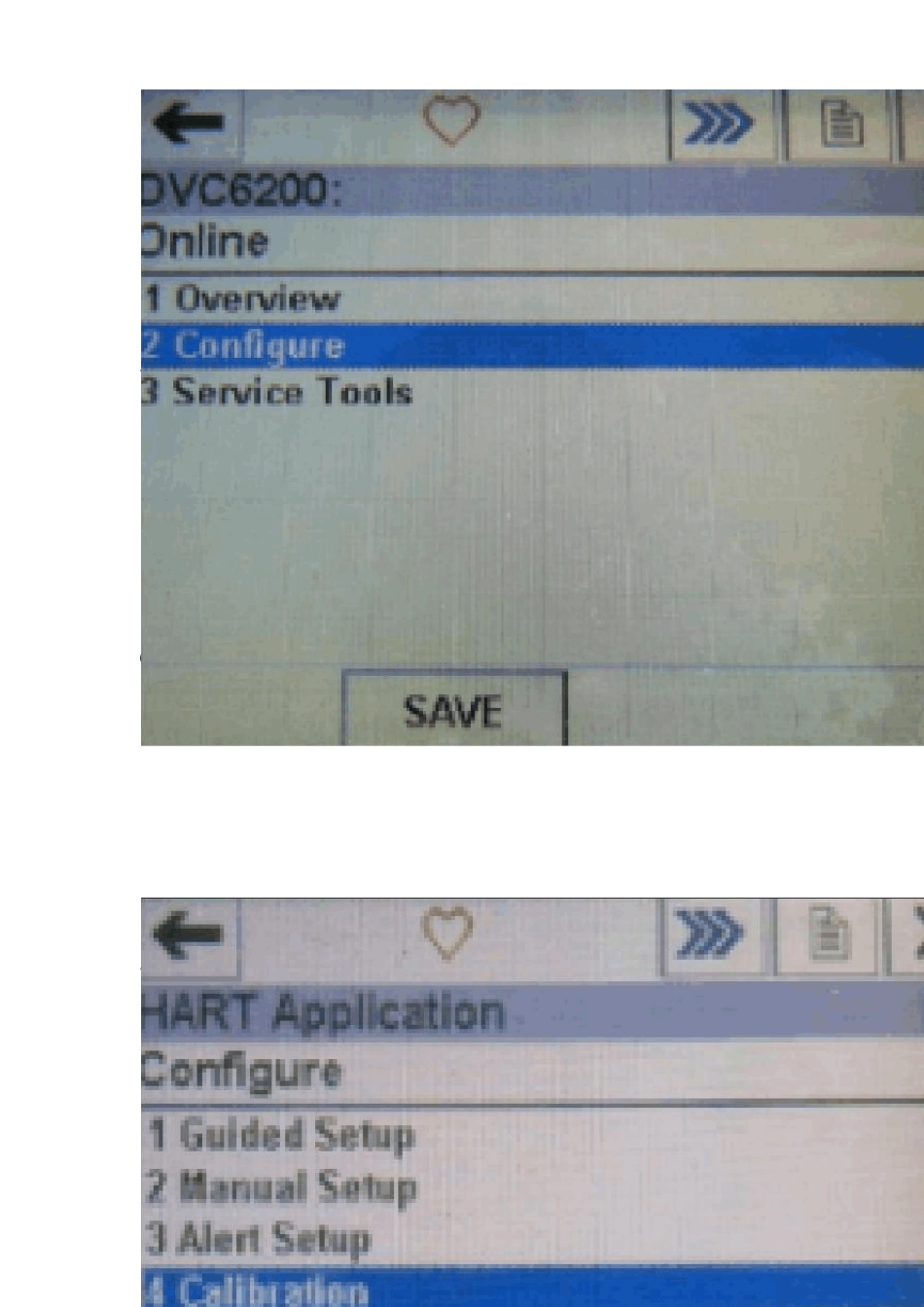

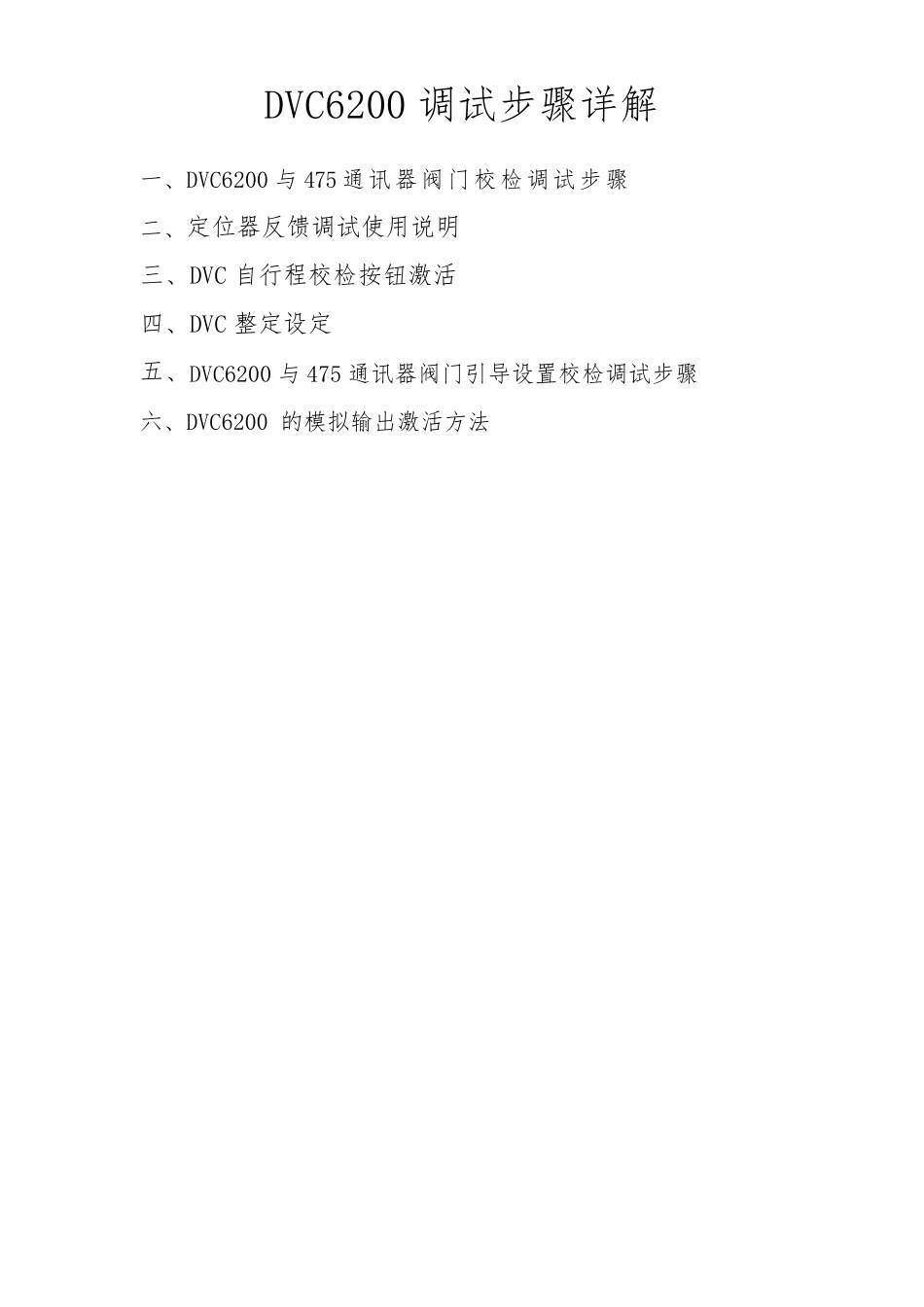

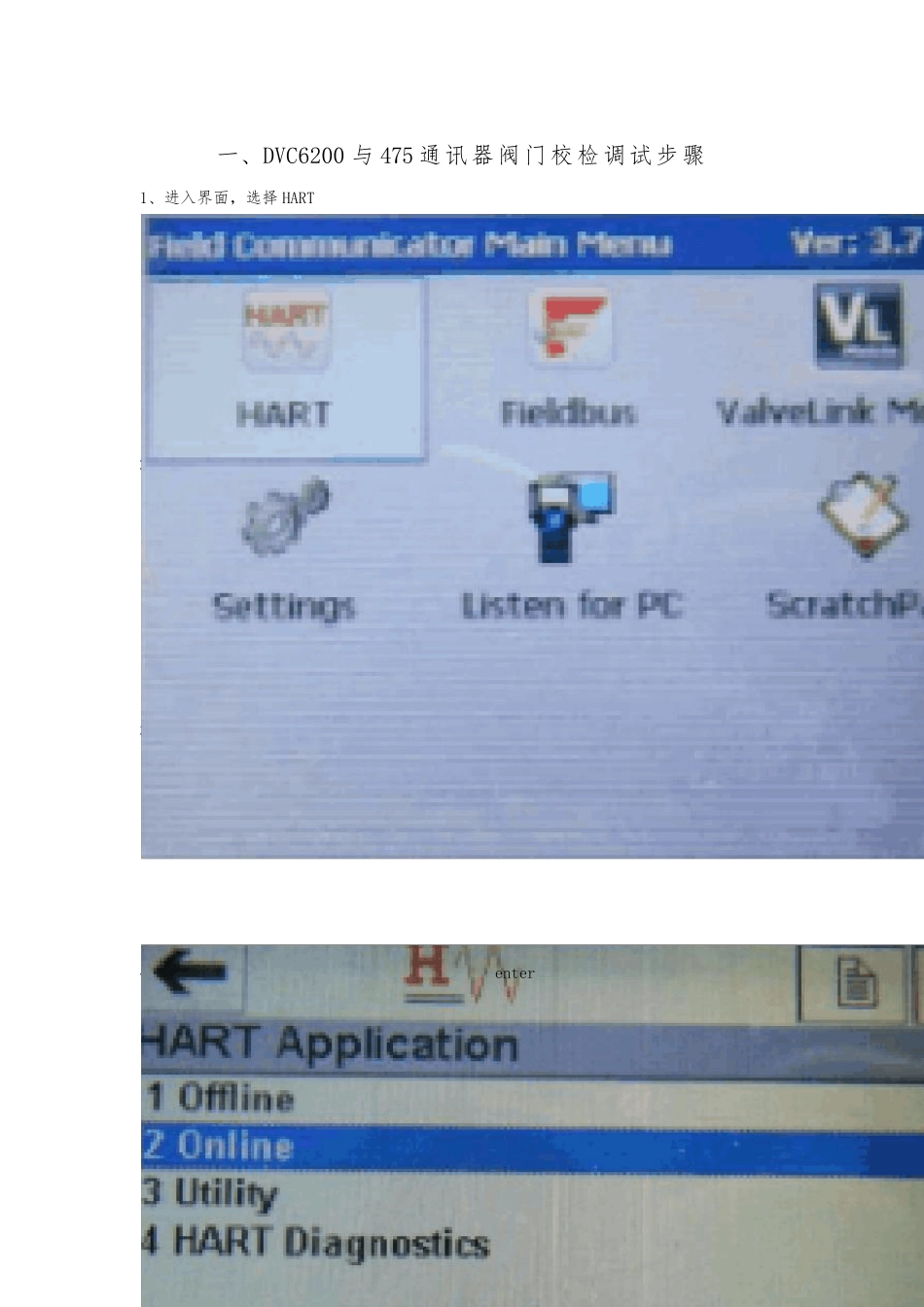

DVC6200 调试步骤详解 一、DVC6200 与 475 通讯器阀门校检调试步骤 二、定位器反馈调试使用说明 三、DVC 自行程校检按钮激活 四、DVC 整定设定 五、DVC6200 与 475 通讯器阀门引导设置校检调试步骤 六、DVC6200 的模拟输出激活方法 一、DVC6200 与 475 通讯器阀门校检调试步骤 1、进入界面，选择 HART 2、选择 online 后 enter 3、如有报警信号，选择 YES 后 enter 4、online 下拉菜单选择 configure（组态）后按enter 5、 选择calibration（校检）菜单后按enter 6、选择auto calibration 7、警告菜单选择out of service 8、选择 CONTINUE 后 enter 选择 travel control 9、阀门自动校验无须操作，只需等待直到下图界面 10、自动校验完成 OK 键确认 11、 选 择 OK 12、修改成为 in service 状态，校检完成。 二、定位器反馈调试使用说明 1、在 configure（组态）菜单选择 manual setup 2、选择模式保护将 in service 改为 OUT OF service 3、选择改变仪表模式 4、选择 out of service。Enter 后返回 5、温馨提醒选择 OK 6、在 manual setup 中选择 outputs 用来设定定位器反馈 7、选择 output terminal 8、选择 output terminal 6、选择 enable 后 enter 7、一定要选择 send 发送后完成反馈使用设置。记得将阀门改回 in service 状态。 三 、 DVC 自 行 程 校 检 按 钮 激 活 激 活 前 必 须 将 阀 门 设 置 成out of service 状 态 ， 参 考 定 位 器 反 馈 调 试 说 明 设 置 成 为out of service。 1、 在 manual setup 菜 单 下 选 择 instrument 2、 选 择 terminal box 3、 选 择 calibration button 按 右 键 4、选择 autocal 后 enter 5、选择 send 发送完成接线盒自行程校检按钮设置。 四、DVC 整定设定 Dvc 整定 设定 主要用来调节定位器 输出 ，阀门 动作 快慢， 改善偏差。 同样是在 manual setup 菜单下进行设定。 1、选择tuning 2、选择travel tuning 3、选择 travel tuning set 4、通过上下键选择从 C –M 阀门动作速度增快。选择合适整定后确认 5、行程整定设置完成后务必点击send 发送。 此步完成后阀门整定设置完成，记得所有设定后，阀门一定要设置成 In service 状态。 五 、 DVC6200 与 475 通 ...
