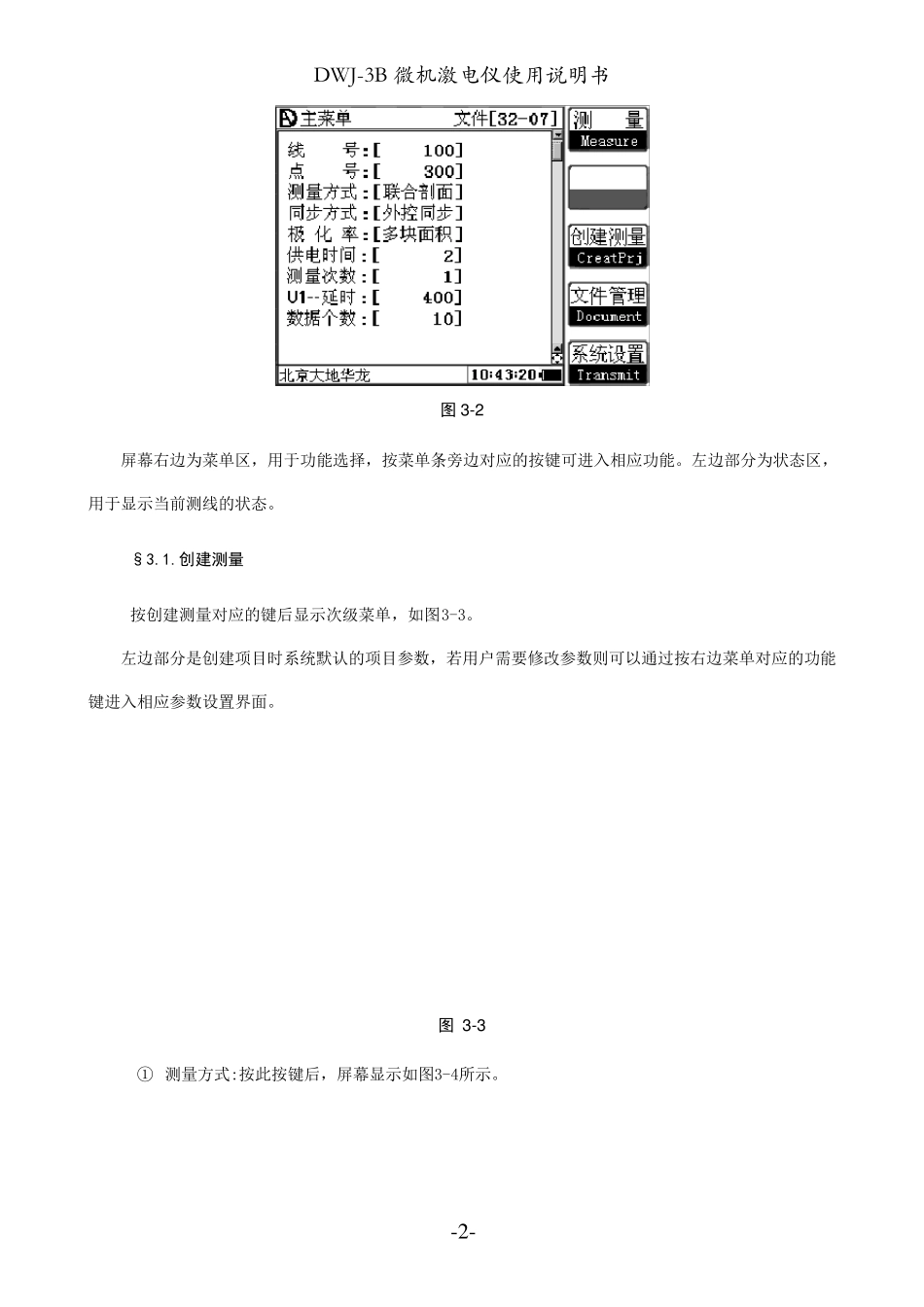

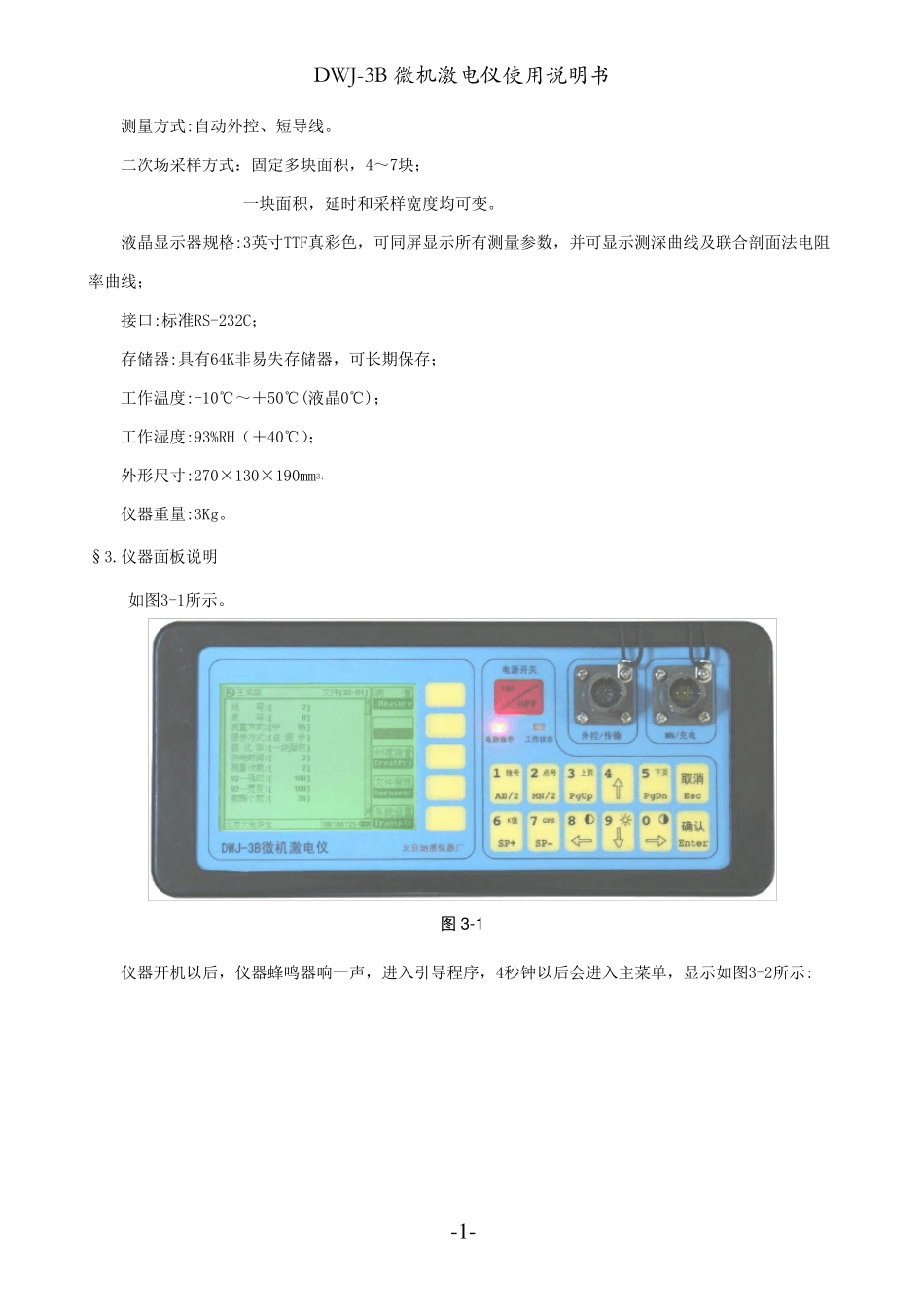

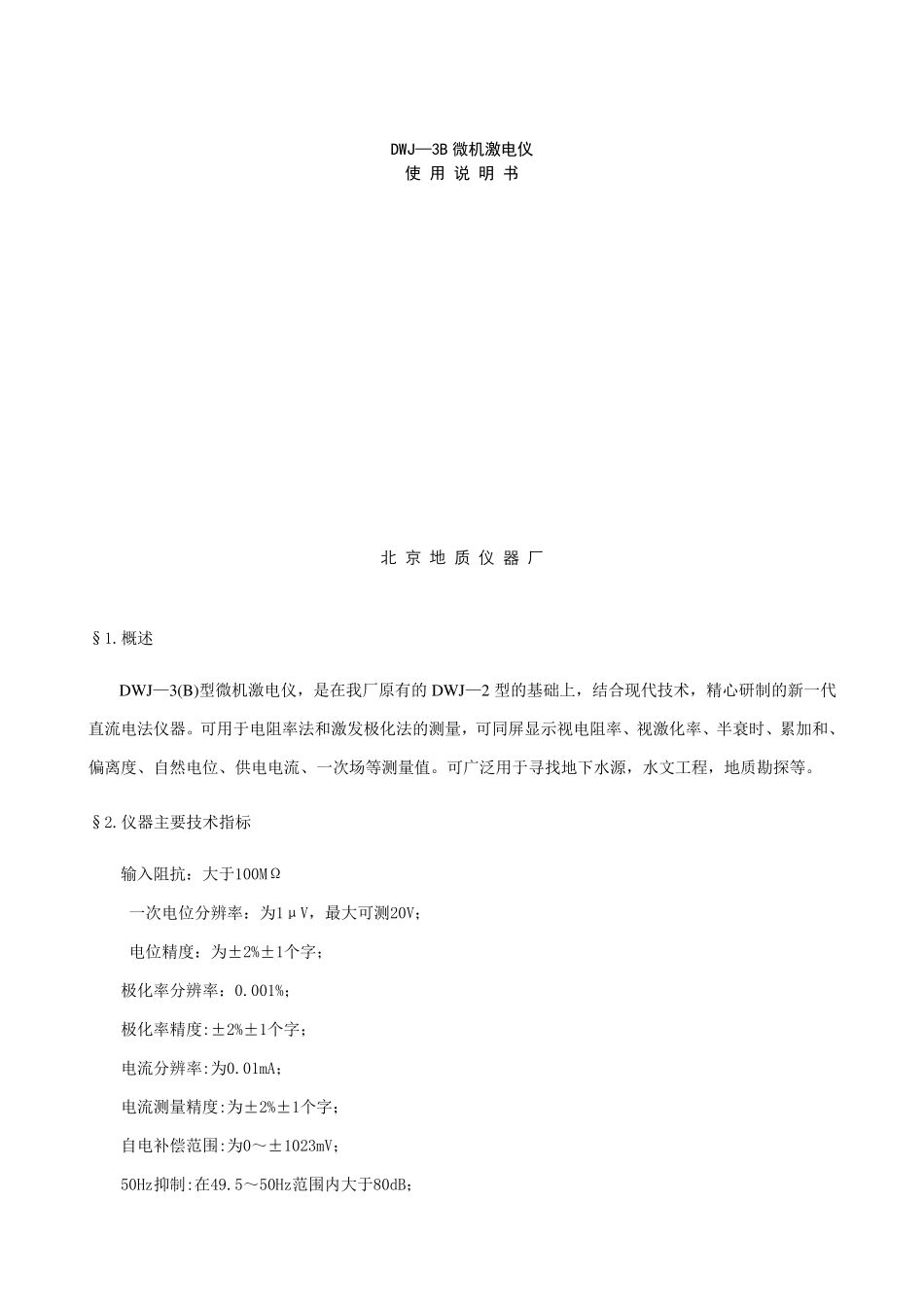

DWJ—3B 微机激电仪 使 用 说 明 书 北 京 地 质 仪 器 厂 §1.概述 DW J—3(B)型微机激电仪，是在我厂原有的 DW J—2 型的基础上，结合现代技术，精心研制的新一代直流电法仪器。可用于电阻率法和激发极化法的测量，可同屏显示视电阻率、视激化率、半衰时、累加和、偏离度、自然电位、供电电流、一次场等测量值。可广泛用于寻找地下水源，水文工程，地质勘探等。 §2.仪器主要技术指标 输入阻抗：大于100MΩ 一次电位分辨率：为1μV，最大可测20V； 电位精度：为±2%±1个字； 极化率分辨率：0.001%； 极化率精度:±2%±1个字； 电流分辨率:为0.01mA； 电流测量精度:为±2%±1个字； 自电补偿范围:为0～±1023mV； 50Hz抑制:在49.5～50Hz范围内大于80dB； DWJ-3B 微机激电仪使用说明书 -1 - 测量方式:自动外控、短导线。 二次场采样方式：固定多块面积，4～7块； 一块面积，延时和采样宽度均可变。 液晶显示器规格:3英寸TTF真彩色，可同屏显示所有测量参数，并可显示测深曲线及联合剖面法电阻率曲线； 接口:标准RS-232C； 存储器:具有64K非易失存储器，可长期保存； 工作温度:-10℃～＋50℃(液晶0℃)； 工作湿度:93%RH（＋40℃）； 外形尺寸:270×130×190mm3； 仪器重量:3Kg。 §3.仪器面板说明 如图3-1所示。 图 3 -1 仪器开机以后，仪器蜂鸣器响一声，进入引导程序，4秒钟以后会进入主菜单，显示如图3-2所示: DWJ-3B 微机激电仪使用说明书 -2 - 图3 -2 屏幕右边为菜单区，用于功能选择，按菜单条旁边对应的按键可进入相应功能。左边部分为状态区，用于显示当前测线的状态。 §3.1.创建测量 按创建测量对应的键后显示次级菜单，如图3-3。 左边部分是创建项目时系统默认的项目参数，若用户需要修改参数则可以通过按右边菜单对应的功能键进入相应参数设置界面。 图 3 -3 ① 测量方式:按此按键后，屏幕显示如图3-4所示。 DWJ-3B 微机激电仪使用说明书 -3 - 图 3 -4 该界面用于设置项目测量类型、同步方式和极化率。按数字键1、2、3、4选择四种测量方式的一种，按5、6选择两种同步方式的一种，按7、8、9选择三种极化率的一种。需要注意的是若测量类型选择的是联合剖面时，选择同步方式只能是自同步方式；在外控同步情况下所选择的极化率只能为不测量(只测电阻率)或者多块面积，自同步情况下只能选择一块面积或者多块面积。 测量方式设置完成后按返 回键回到上一级菜单。...
