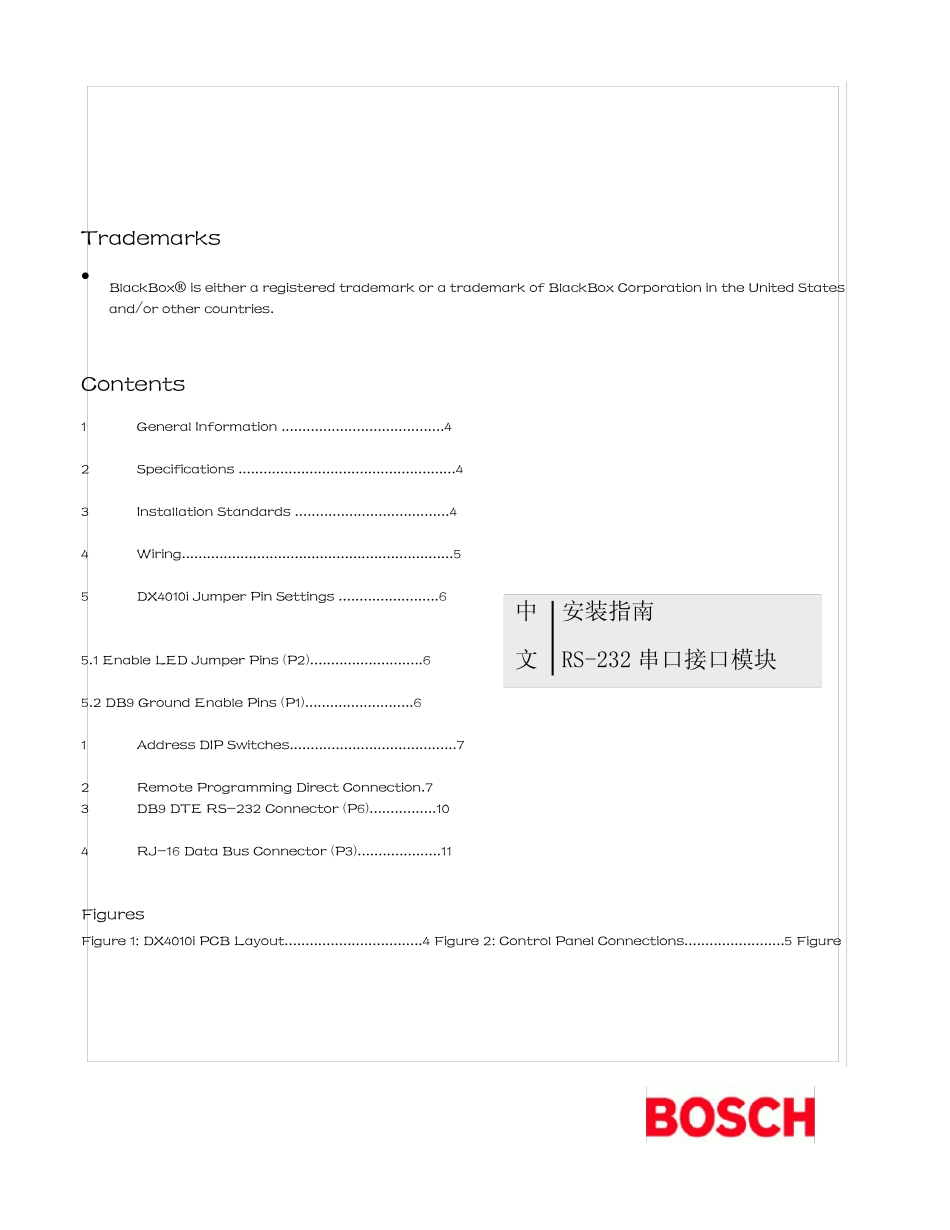

Trademarks • BlackBox® is either a registered trademark or a trademark of BlackBox Corporation in the United States and/or other countries. Contents 1 General Information .......................................4 2 Specifications ....................................................4 3 Installation Standards .....................................4 4 Wiring.................................................................5 5 DX4010i Jumper Pin Settings ........................6 5.1 Enable LED Jumper Pins (P2)...........................6 5.2 DB9 Ground Enable Pins (P1)..........................6 1 Address DIP Switches........................................7 2 Remote Programming Direct Connection.7 3 DB9 DTE RS-232 Connector (P6)................10 4 RJ-16 Data Bus Connector (P3)....................11 Figures Figure 1: DX4010i PCB Layout.................................4 Figure 2: Control Panel Connections........................5 Figure 中 安装指南 文 RS-232 串口接口模块 DX4010i 安装指南 中文｜ 2 博世安保 | 2005 P/N：4998141106C 商标说明 BlackBox® 是一个已经被注册的商标， 是BlackBox公司在美国或其它国家注册的商标。 DX4010i 安装指南 中文｜ 3 1.0 概述 DX4010i是一个用来作为与之相兼容的报警控制主机数据终端设备（ＤＴＥ）的RS232串口接口模块。通过总线连接到报警控制主机上。通过DX4010i可以连接串口打印机或其它一些RS232设备，或建立一个本地直连编程软件编程。 2.0 规格 表1：DX4010i规格表 工作电压 12VDC 工作电流 正常50毫安，LED灯显示时55毫安 通讯设置 通过报警控制主机编程，参考相应的主机编程手册 工作温度 0℃～+50℃（+32℉～+122℉） 相应湿度 5～85%＠+30℃(+86℉)非冷凝 兼容主机 博世安保备用总线报警控制主机：DS7240，DS7220和DS7400XI； 或SDI总线主机：D9412G，D7412G，D7212G，D9412，D7412，D9112，D7412和D7212 图 1：DX4010i结构分布图 如右图（图1）为DX4010i结构分布图： ① DB9接地跳线(P1) ② RJ-16数据总线接口(P3) ③ 数据总线接口(TS1) ④ 地址码设置开关(S1) ...
