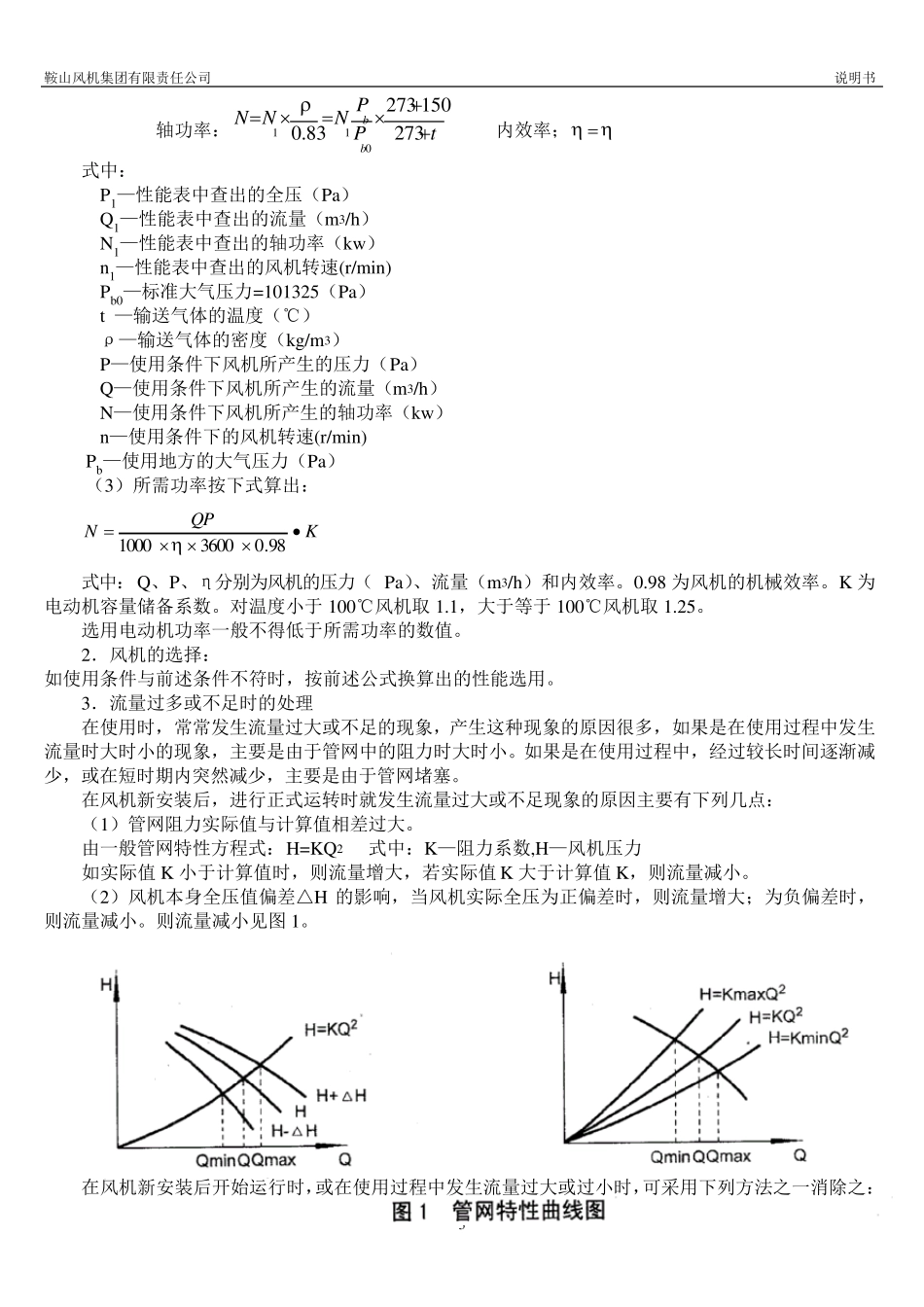

鞍山风机集团有限责任公司 说明书 1 离心风机使用说明书 （D 式传动方式） 鞍山风机集团有限责任公司 产品使用说明 一、风机的形式 1．本风机均可制成右旋转或左旋转两种形式，从原动机端看叶轮的旋转方向，如叶轮按顺时针旋转，则称为右旋转风机(或顺时针旋转风机)，以“右”表示；叶轮按逆时针旋转, 则称为左旋转风机(或逆时针旋转风机)，以“左”表示。 2．风机的传动方式为D 式、电机与风机联接均采用弹性联轴器联接传动。示意图如下 注：（1）D 式为悬臂支撑形式； （2）风机的出风口的安装位置,按叶轮的旋转方向,以机壳的出风口安装角度表示。“右”“左”、均可制成0°、45°、90°、135°、°180°、五种基本角度(从原动机端看)，如图所示，除以上五种基本角度外，可按用户要求制作。 二、风机的结构 风机由叶轮、机壳、进风口、调节门、传动部分等部分组成； 1．叶轮：叶片均为优质钢制成，焊接于弧锥形轮盖与平板形的轮盘中间，叶轮经动平衡校正，因此运转平稳，有较高的强度和耐磨性，使用寿命较长。 2．机壳：由钢板焊接成蜗形壳体，根据结构需要制成整体、两开、三开型式蜗形壳体。各部件之间用螺栓 联结。 鞍 山 风 机 集 团 有 限 责 任 公 司 说 明 书 2 3． 传 动 组 ： 主 轴 用 优 质 钢 制 成 ， 采 用 滚 动 轴 承 ， 润 滑 方 式 有 两 种 ， 脂 润 滑 和 油 润 滑 ， 简 单 区 别 在于 油 润 滑 带 有 油 窗 ， 没 有 油 窗 的 为 脂 润 滑 ， 轴 承 侧 盖 有 注 油 孔 。 轴 承 箱 有 两 种 形 式 ： 整 体 筒 式 轴 承 箱 ，和 两 个 独 立 的 枕 式 轴 承 箱 ； 全 部 为 滚 动 轴 承 。 轴 承 箱 上 装 有 金 属 护 套 温 度 计 、 Pt100 铂 热 电 阻 （ 根 据 用户 需 要 ） 和 油 位 指 示 器 ， 风 机 的 轴 承 油 润 滑 ， 采 用 L-FC32#轴 承 油 ， 或 GB44384 N46（ 相 当 旧 牌 号 30#机 械 油 ）， 油 量 控 制 在 油 位 线 上 ， 不 得 超 过 高 、 低 油 位 限 值 。 脂 润 滑 采 用 2 号 锂 基 脂 润 滑 脂 润 滑 。 注 ： 风 机 如 配 有 水 冷 装 置 ， 采 用 普 通 工 业 自 来 水 冷 却 ， 其 水 压 为 0.3～ 0.5M...
