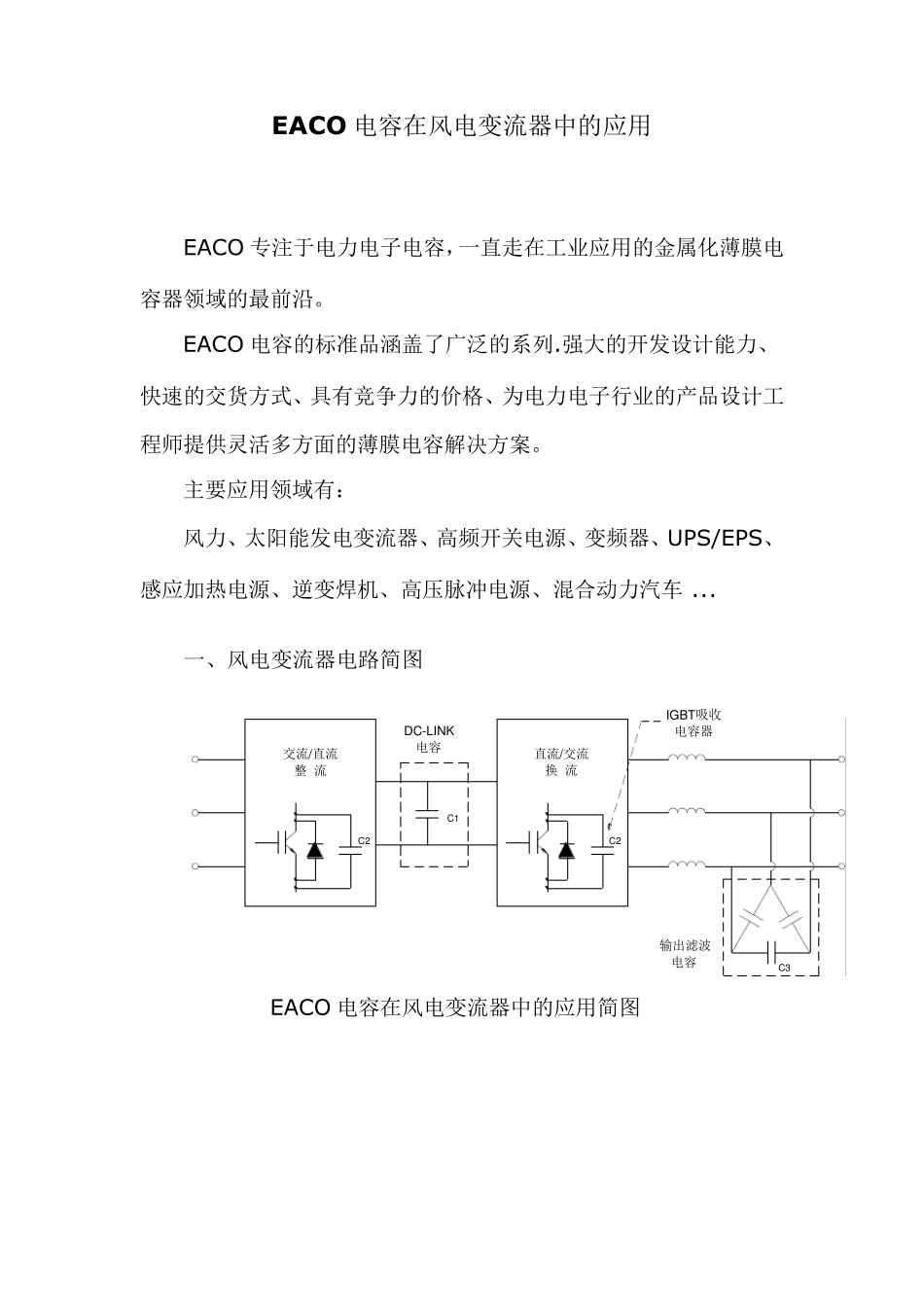

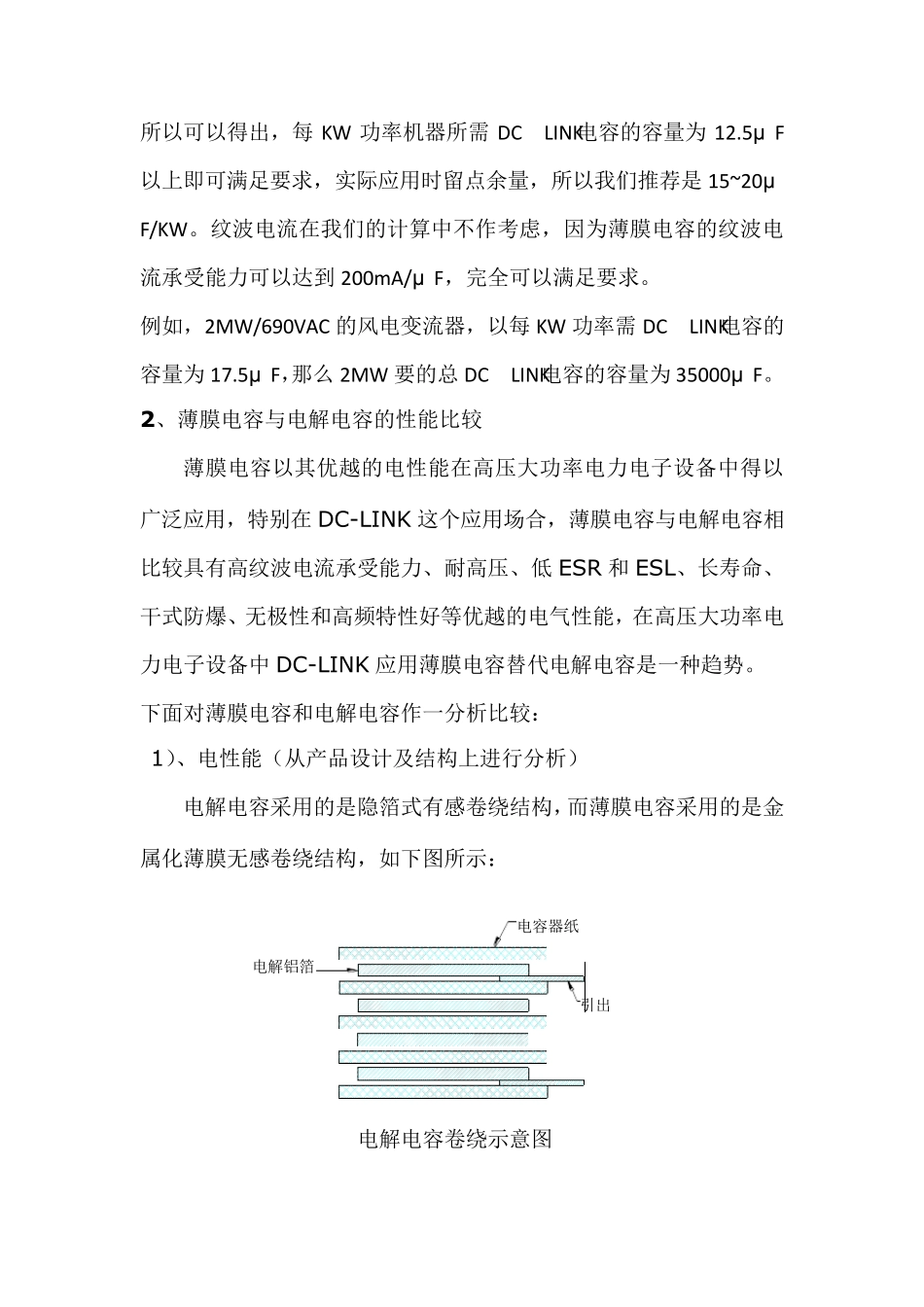

EACO 电容在风电变流器中的应用 EACO 专注于电力电子电容，一直走在工业应用的金属化薄膜电容器领域的最前沿。 EACO 电容的标准品涵盖了广泛的系列.强大的开发设计能力、快速的交货方式、具有竞争力的价格、为电力电子行业的产品设计工程师提供灵活多方面的薄膜电容解决方案。 主要应用领域有： 风力、太阳能发电变流器、高频开关电源、变频器、UPS/EPS、感应加热电源、逆变焊机、高压脉冲电源、混合动力汽车 ... 一、风电变流器电路简图 EACO 电容在风电变流器中的应用简图 C3输出滤波 电容IGBT吸收 电容器C2C2交流/直流 整 流直流/交流 换 流DC-LINK 电容C1二、IGBT保护电容 IGBT 保护电容主要是用来缓冲 IBGT 开关时产生的高脉冲电压和电流；EACO 的 IGBT 保护电容有如下特点：特高的 Du/dt、大电流、高频特性好、自愈性、极小的 ESR、无感结构。 电压选择：跟据客户 IGBT 电压等级来选择，电容额定电压一般不低于 IGBT 电压等级。 容量选择：容量为：IGBT实际工作电流每100A使用容量大约1UF。 三、DC-LINK 电容 (替换电解) DC-LINK电容在风电变流器中的功能主要是为后级逆变系统的功率器件开通瞬间提供有效值和幅值很高的脉动电流，同时滤除前级整流和后级逆变IGBT产生的高频纹波。 1、功能替代的理论分析（容量选择方法分析） 在逆变电路中，能量转换工式：Q=1/2CU2-1/2C(U-△U)2 其中:Q 为每次 IGBT 导通时所需能量，U 为电容导通前的电压，△U 为纹波电压的峰峰值，C 为电容容量。 Q 的一般理论计算方法（每 KW 所需平均能量）： Q=3600000/3600/f=1000/f（其中 f 为 PWM 载波频率） 以 f=2KHz 为例，Q=0.5J，假如直流母线电压 U=1000V 时，要求高频纹波电压△U 为 2%（即△U=20V），根据 Q=1/2CU2-1/2C(U-△U)2可以算出C=25.25μ F 在 690VAC 的风电变流器中，假如要求高频纹波电压△U 为≤2%时，同时用 IGBT 整流的风电变流器，整流侧能提供 50%以上的能量，所以可以得出，每KW 功率机器所需DC-LINK电容的容量为12.5μ F以上即可满足要求，实际应用时留点余量，所以我们推荐是15~20μF/KW。纹波电流在我们的计算中不作考虑，因为薄膜电容的纹波电流承受能力可以达到200mA/μ F，完全可以满足要求。 例如，2MW/690VAC 的风电变流器，以每KW 功率需DC-LINK电容的容量为17.5μ F，那么2MW 要的总DC-LINK电容的容量为35000μ F。 2、薄膜电容与电解电容的...
