EBZ135掘机讲义(青岛天迅)

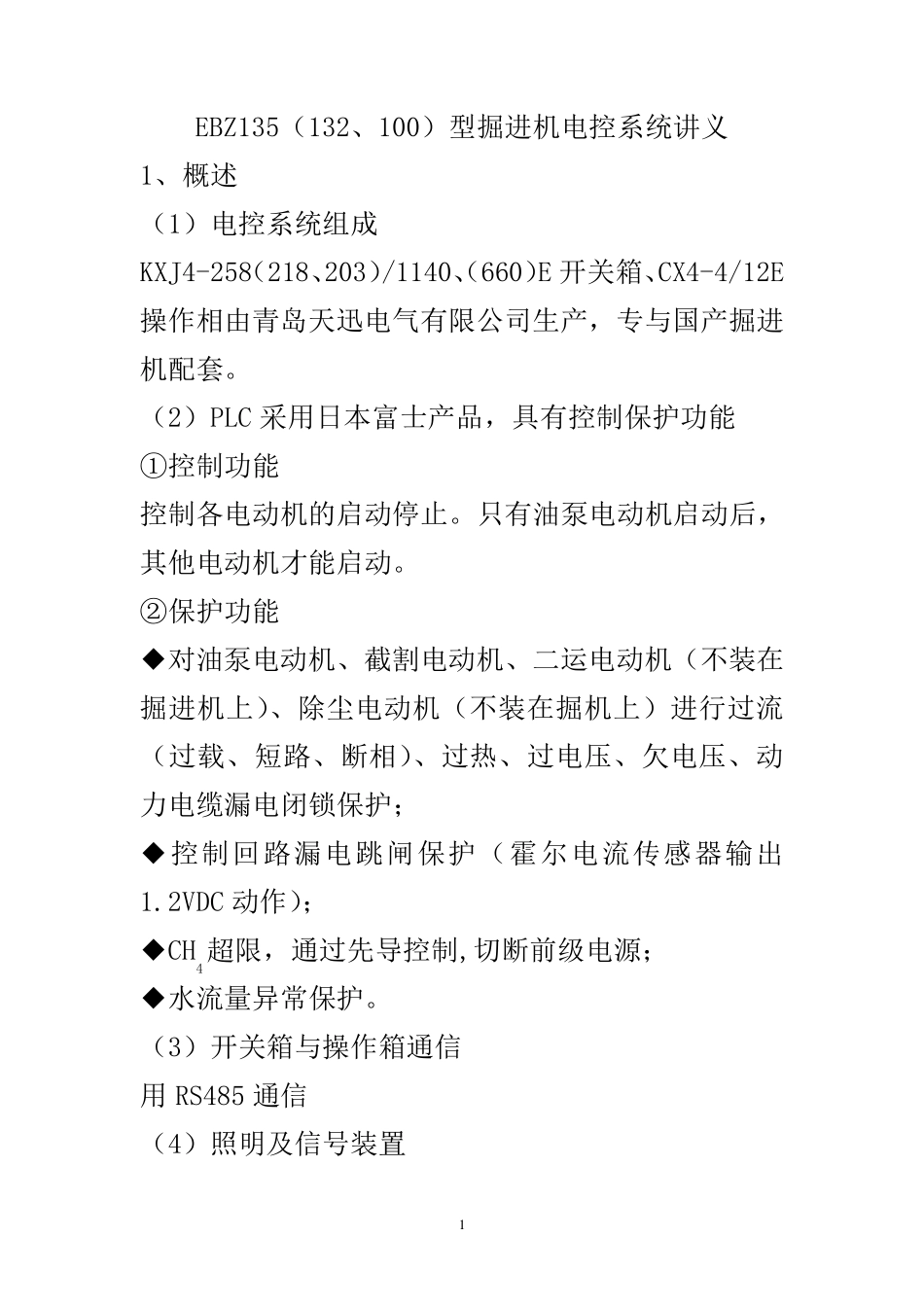

EBZ135掘机讲义(青岛天迅)_第1页
1/27

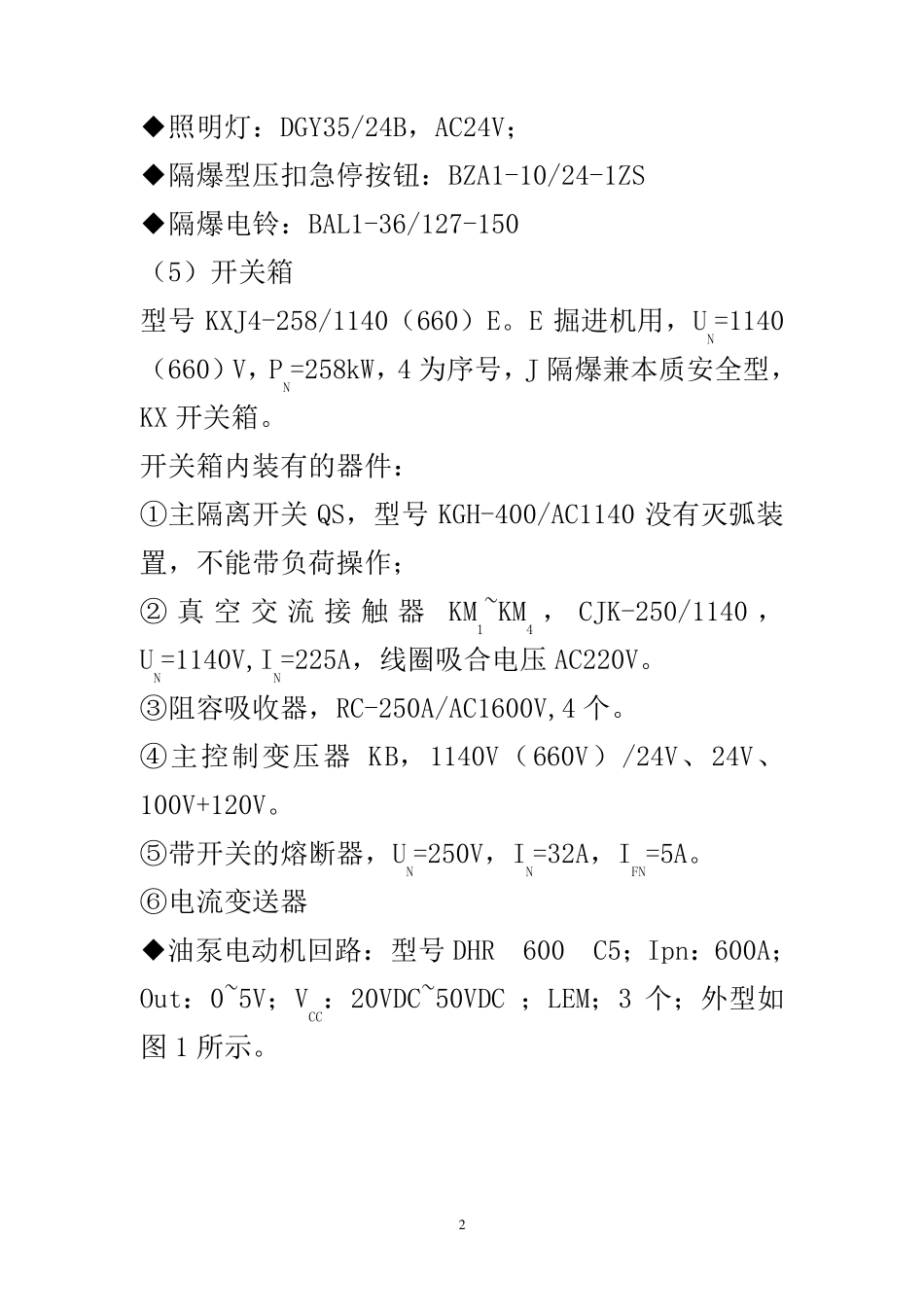

EBZ135掘机讲义(青岛天迅)_第2页
2/27

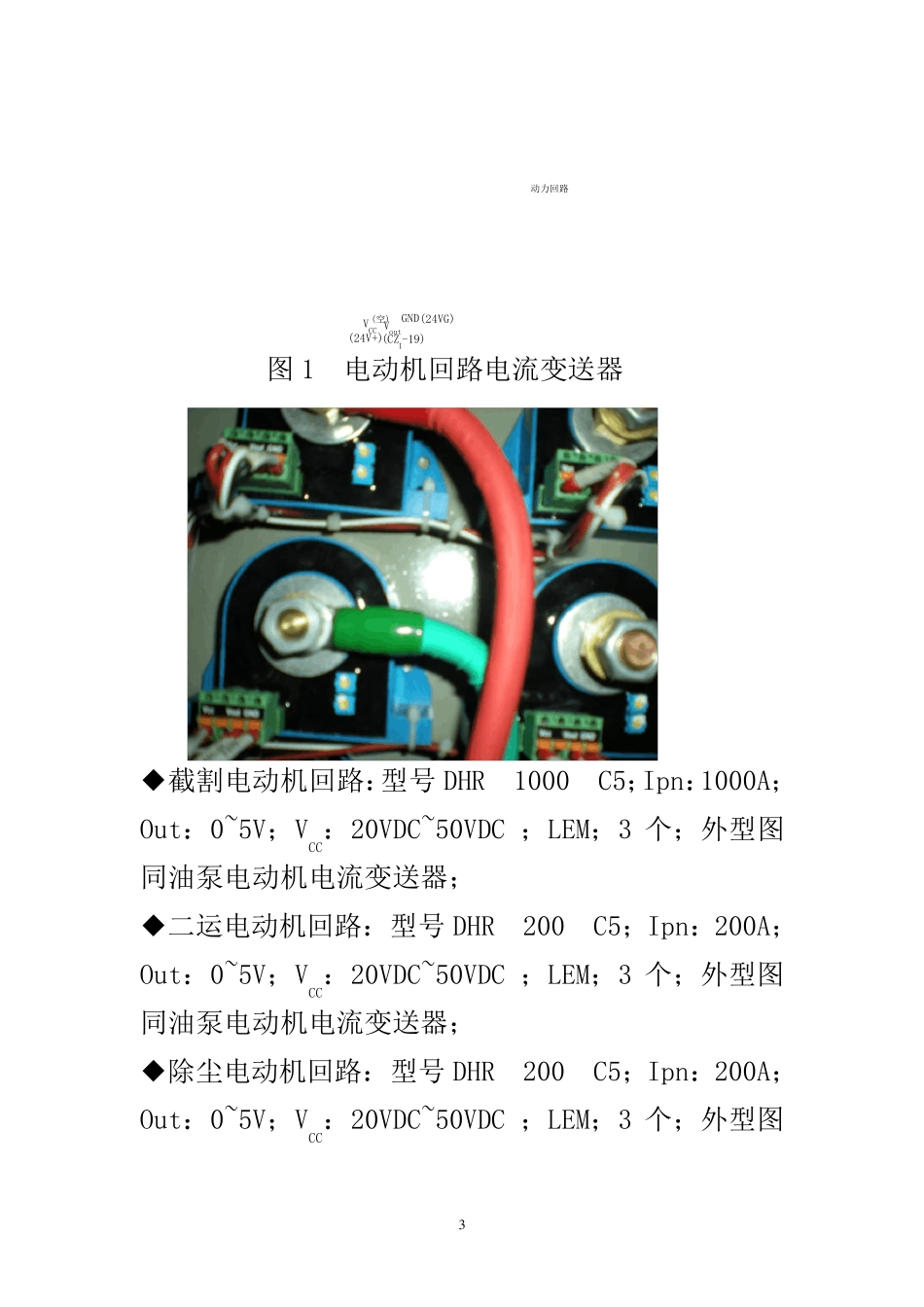

EBZ135掘机讲义(青岛天迅)_第3页
3/27
1 EBZ135(132、100)型掘进机电控系统讲义 1、概述 (1)电控系统组成 KXJ4-258(218、203)/1140、(660)E 开关箱、CX4-4/12E操作相由青岛天迅电气有限公司生产,专与国产掘进机配套。 (2)PLC 采用日本富士产品,具有控制保护功能 ①控制功能 控制各电动机的启动停止。只有油泵电动机启动后,其他电动机才能启动。 ②保护功能 ◆对油泵电动机、截割电动机、二运电动机(不装在掘进机上)、除尘电动机(不装在掘机上)进行过流(过载、短路、断相)、过热、过电压、欠电压、动力电缆漏电闭锁保护; ◆控制回路漏电跳闸保护(霍尔电流传感器输出1.2VDC 动作); ◆CH4超限,通过先导控制,切断前级电源; ◆水流量异常保护。 (3)开关箱与操作箱通信 用RS485 通信 (4)照明及信号装置 2 ◆照明灯:DGY35/24B,AC24V; ◆隔爆型压扣急停按钮:BZA1-10/24-1ZS ◆隔爆电铃:BAL1-36/127-150 (5)开关箱 型号KXJ4-258/1140(660)E。E 掘进机用,UN=1140(660)V,PN=258kW,4 为序号,J 隔爆兼本质安全型,KX 开关箱。 开关箱内装有的器件: ①主隔离开关QS,型号KGH-400/AC1140 没有灭弧装置,不能带负荷操作; ② 真 空 交 流 接 触 器KM1~KM4 ,CJK-250/1140 ,UN=1140V,IN=225A,线圈吸合电压AC220V。 ③阻容吸收器,RC-250A/AC1600V,4 个。 ④主控制变压器KB,1140V(660V)/24V、24V、100V+120V。 ⑤带开关的熔断器,UN=250V,IN=32A,IFN=5A。 ⑥电流变送器 ◆油泵电动机回路:型号DHR 600 C5;Ipn:600A;Out:0~5V;VCC:20VDC~50VDC ;LEM;3 个;外型如图 1 所示。 3 动力回路(24VG)(空)(CZ1-19)(24V+)GNDVoutVCC 图1 电动机回路电流变送器 ◆截割电动机回路:型号 DHR 1000 C5;Ipn:1000A;Out:0~5V;VCC:20VDC~50VDC ;LEM;3 个;外型图同油泵电动机电流变送器; ◆二运电动机回路:型号 DHR 200 C5;Ipn:200A;Out:0~5V;VCC:20VDC~50VDC ;LEM;3 个;外型图同油泵电动机电流变送器; ◆除尘电动机回路:型号 DHR 200 C5;Ipn:200A;Out:0~5V;VCC:20VDC~50VDC ;LEM;3 个;外型图 4 同油泵电动机电流变送器。 ⑦控制回路漏电跳闸保护霍尔电流传感器 型号HEC006ac-E4(V10.+24) ◆AC24V 回路照明回路EL2 霍尔电流传感器,如下图2 所示。AC0V 线经100Ω/5W 电阻接地,提供漏电流通路,参见原理图。 eeeeUHB磁通密度IDC24VGCZ...
