EBZ200掘进机技术参数09.06.29

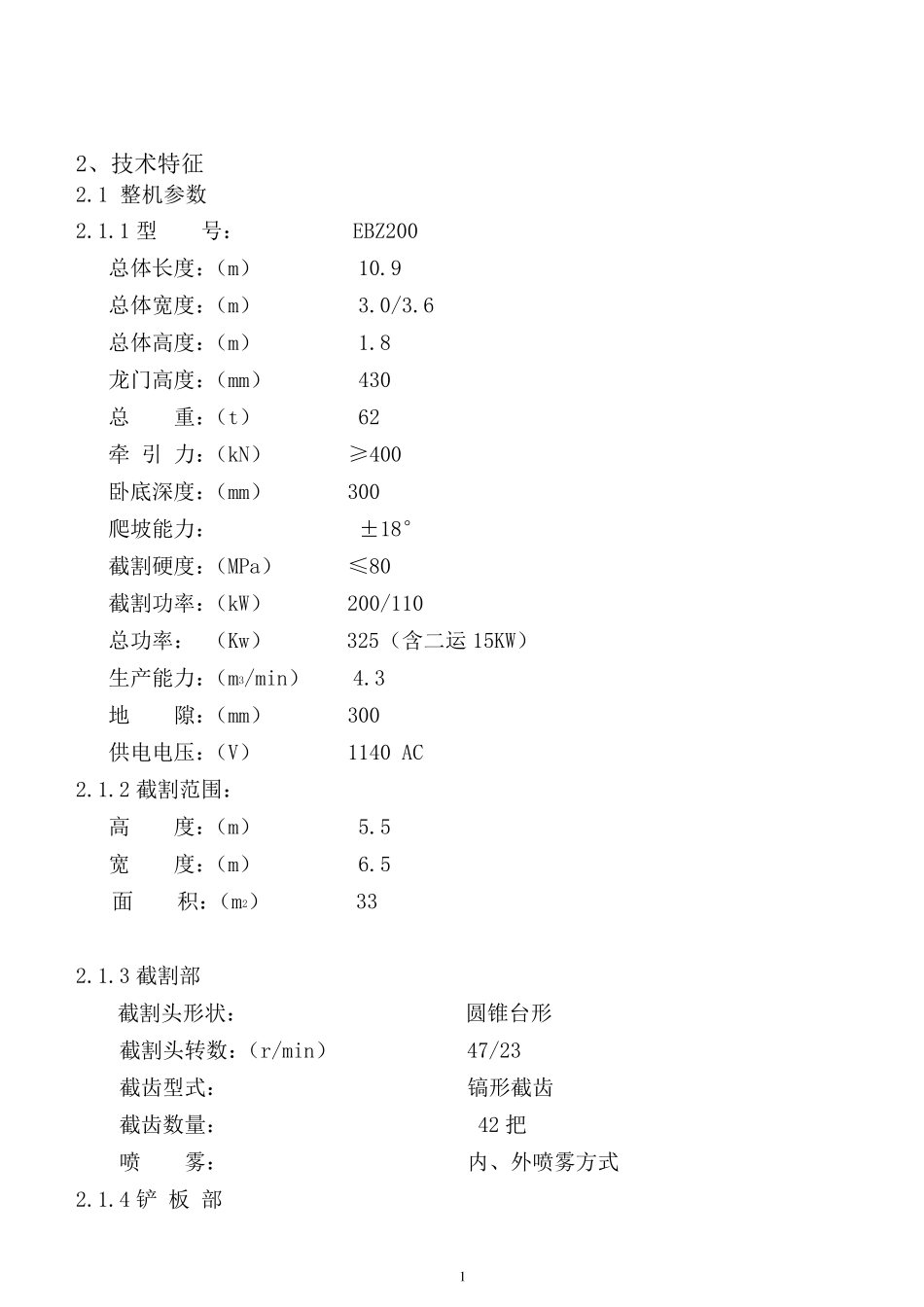

EBZ200掘进机技术参数09.06.29_第1页
1/6

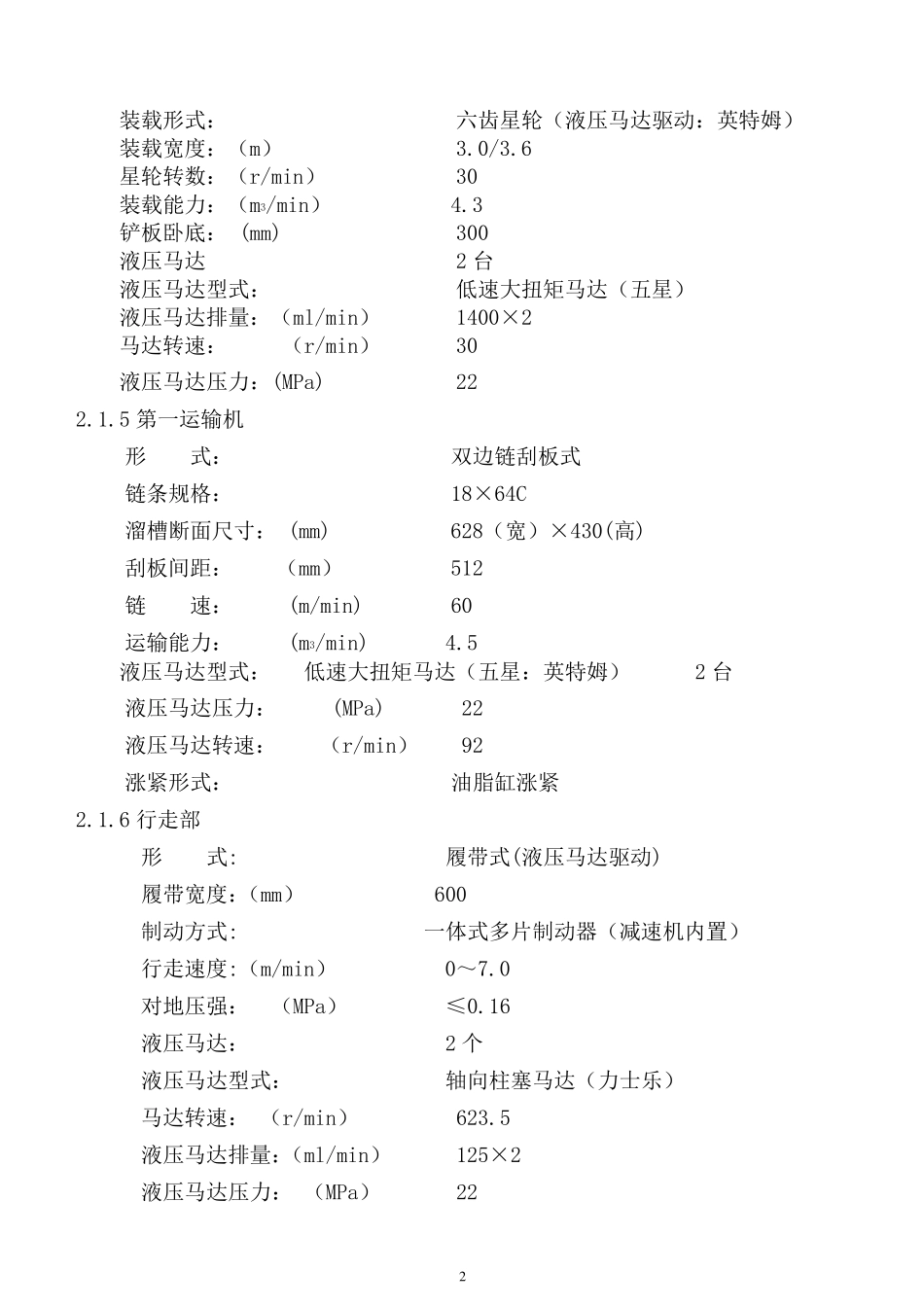

EBZ200掘进机技术参数09.06.29_第2页
2/6

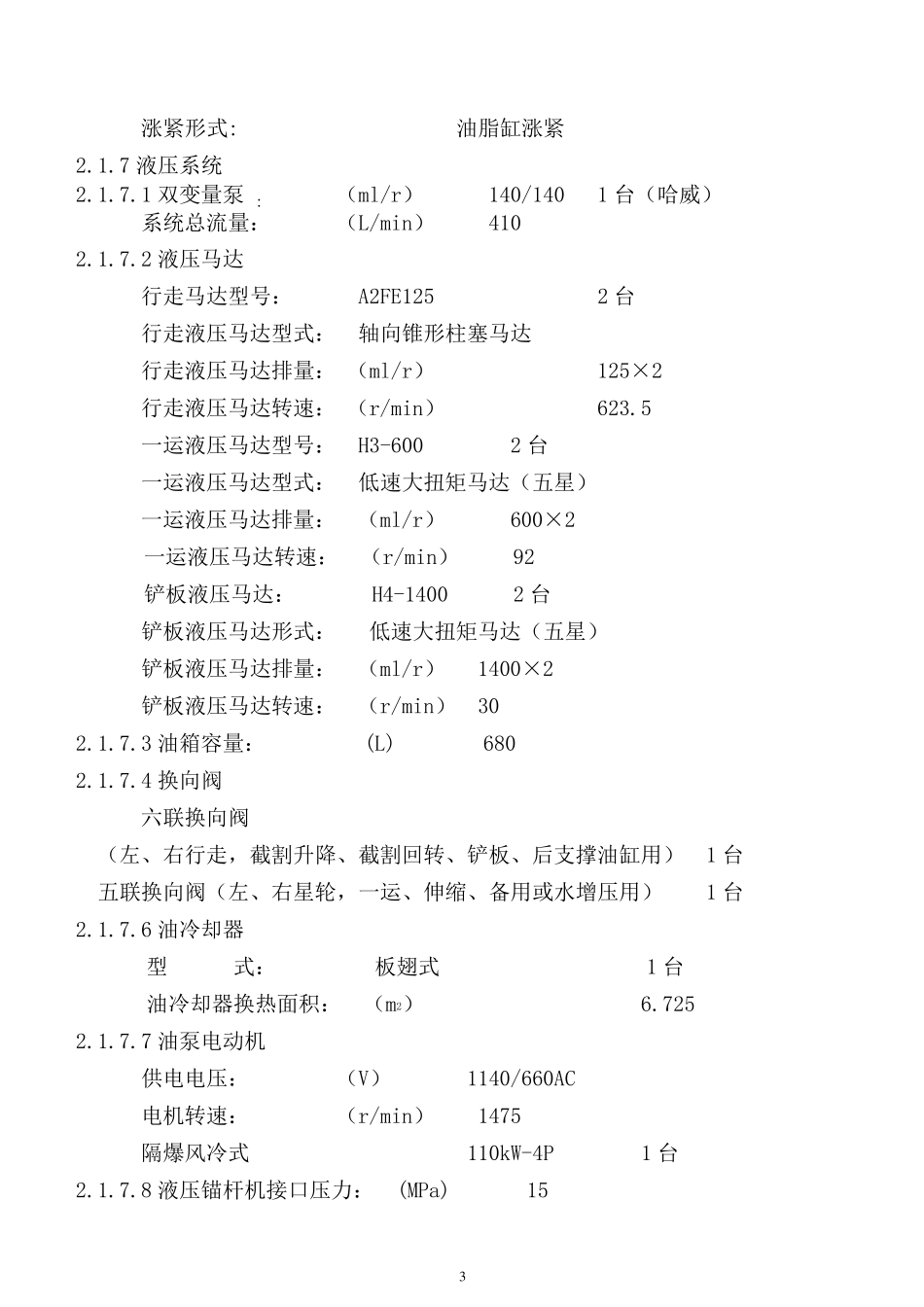

EBZ200掘进机技术参数09.06.29_第3页
3/6
1 2、技术特征 2.1 整机参数 2.1.1 型 号: EBZ200 总体长度:(m) 10.9 总体宽度:(m) 3.0/3.6 总体高度:(m) 1.8 龙门高度:(mm) 430 总 重:(t) 62 牵 引 力:(kN) ≥400 卧底深度:(mm) 300 爬坡能力: ±18° 截割硬度:(MPa) ≤80 截割功率:(kW) 200/110 总功率: (Kw) 325(含二运 15KW) 生产能力:(m3/min) 4.3 地 隙:(mm) 300 供电电压:(V) 1140 AC 2.1.2 截割范围: 高 度:(m) 5.5 宽 度:(m) 6.5 面 积:(m2) 33 2.1.3 截割部 截割头形状: 圆锥台形 截割头转数:(r/min) 47/23 截齿型式: 镐形截齿 截齿数量: 42 把 喷 雾: 内、外喷雾方式 2.1.4 铲 板 部 2 装载形式: 六齿星轮(液压马达驱动:英特姆) 装载宽度:(m) 3.0/3.6 星轮转数:(r/min) 30 装载能力:(m3/min) 4.3 铲板卧底: (mm) 300 液压马达 2 台 液压马达型式: 低速大扭矩马达(五星) 液压马达排量:(ml/min) 1400×2 马达转速: (r/min) 30 液压马达压力:(MPa) 22 2.1.5 第一运输机 形 式: 双边链刮板式 链条规格: 18×64C 溜槽断面尺寸: (mm) 628(宽)×430(高) 刮板间距: (mm) 512 链 速: (m/min) 60 运输能力: (m3/min) 4.5 液压马达型式: 低速大扭矩马达(五星:英特姆) 2 台 液压马达压力: (MPa) 22 液压马达转速: (r/min) 92 涨紧形式: 油脂缸涨紧 2.1.6 行走部 形 式: 履带式(液压马达驱动) 履带宽度:(mm) 600 制动方式: 一体式多片制动器(减速机内置) 行走速度:(m/min) 0~7.0 对地压强: (MPa) ≤0.16 液压马达: 2 个 液压马达型式: 轴向柱塞马达(力士乐) 马达转速: (r/min) 623.5 液压马达排量:(ml/min) 125×2 液压马达压力: (MPa) 22 3 涨紧形式: 油脂缸涨紧 2.1.7 液压系统 2.1.7.1 双变量泵 : (ml/r) 140/140 1 台(哈威) 系统总流量: (L/min) 410 2.1.7.2 液压马达 行走马达型号: A2FE125 2 台 行走液压马达型式: 轴向锥形柱塞马达 行走液压马达排量: (ml/r) 125×2 行走液压马达转速: (r/min) 623.5 一运液压马达型号: H3-600 2 台 一运液压马达型式: 低速大扭矩马达(五星) 一运液压马达排量: (ml/r) 600×2 一运液压马达...
