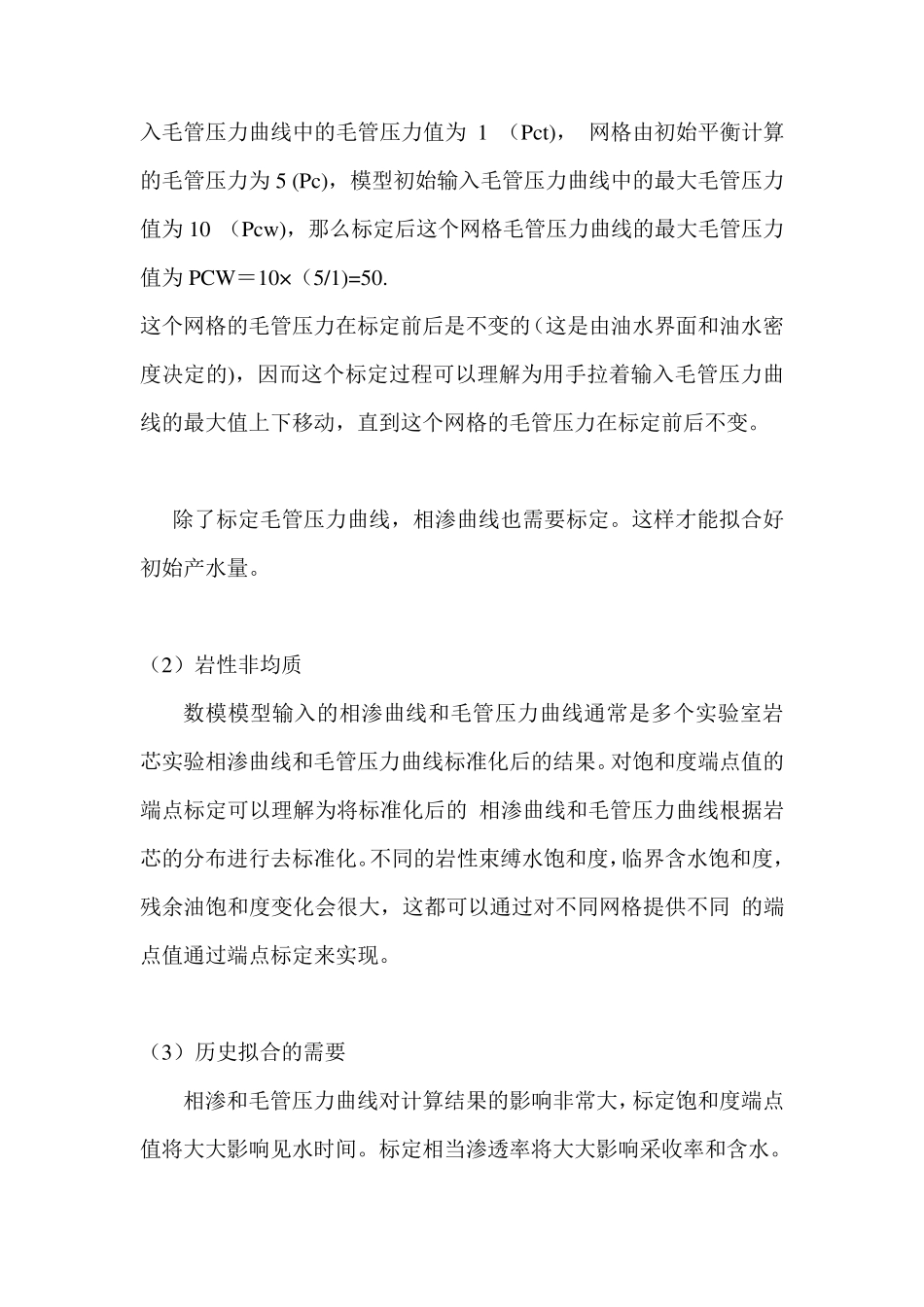

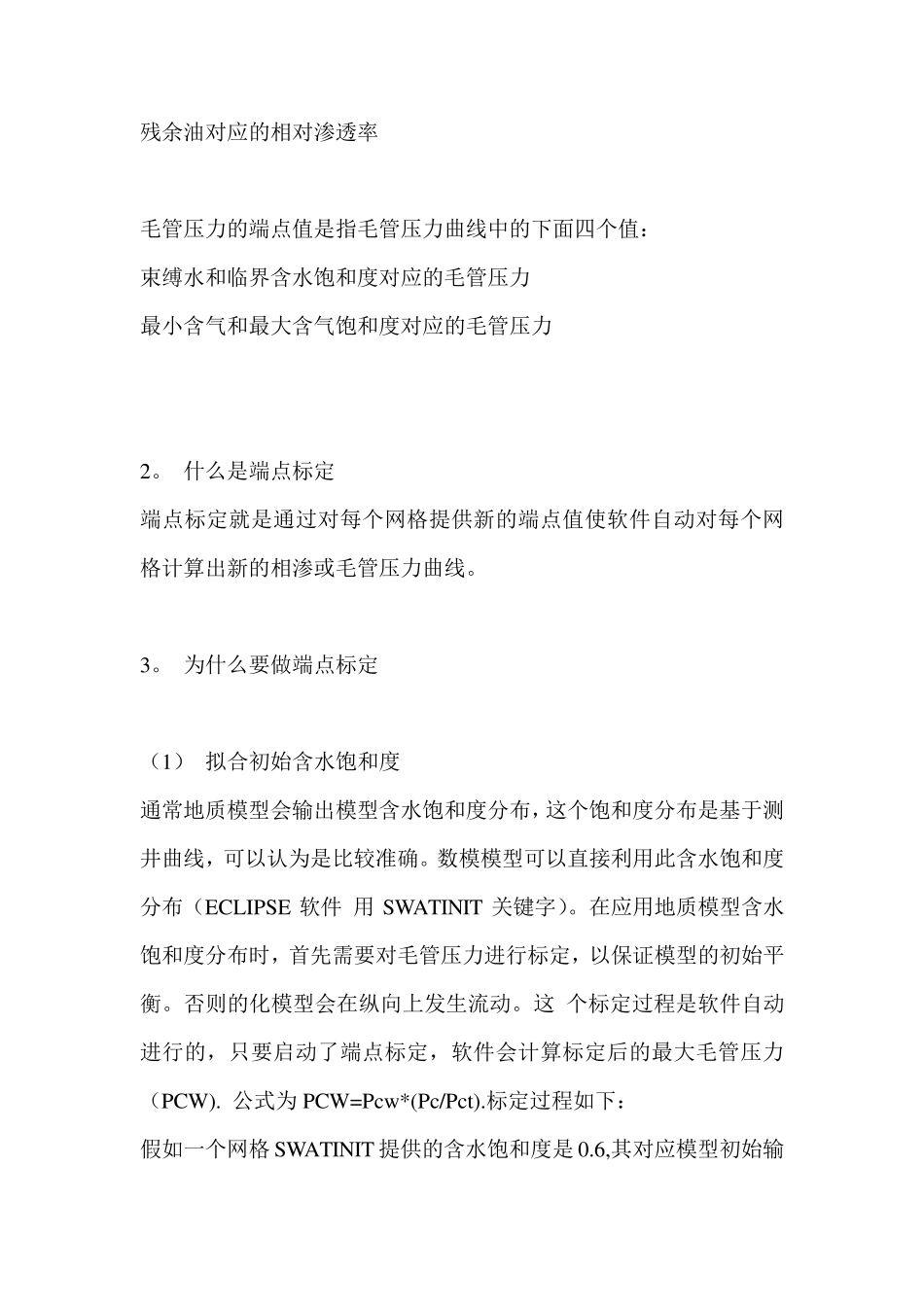

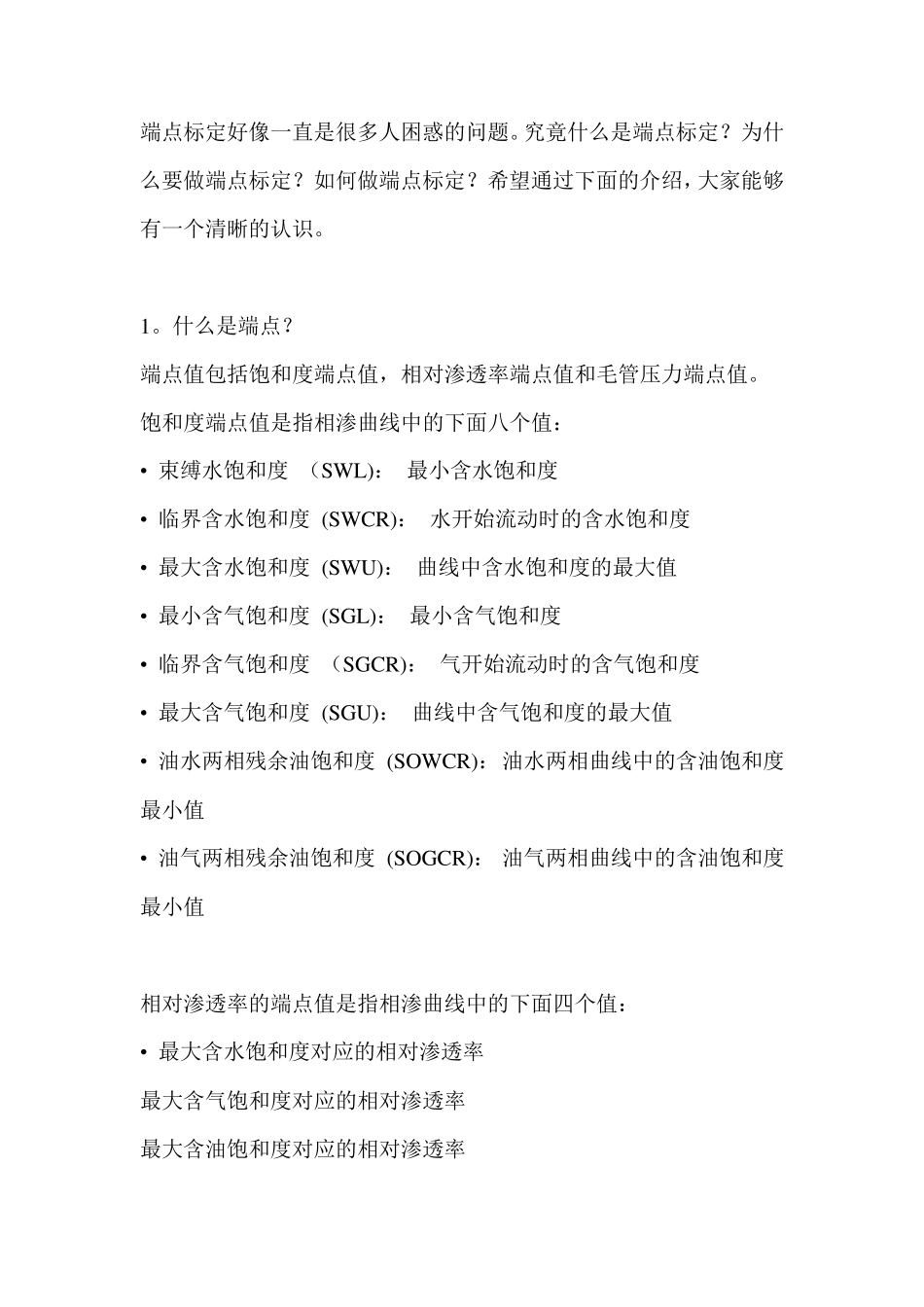

端点标定好像一直是很多人困惑的问题。究竟什么是端点标定?为什么要做端点标定?如何做端点标定?希望通过下面的介绍,大家能够有一个清晰的认识。 1。什么是端点? 端点值包括饱和度端点值,相对渗透率端点值和毛管压力端点值。 饱和度端点值是指相渗曲线中的下面八个值: • 束缚水饱和度 (SW L): 最小含水饱和度 • 临界含水饱和度 (SW CR): 水开始流动时的含水饱和度 • 最大含水饱和度 (SW U): 曲线中含水饱和度的最大值 • 最小含气饱和度 (SGL): 最小含气饱和度 • 临界含气饱和度 (SGCR): 气开始流动时的含气饱和度 • 最大含气饱和度 (SGU): 曲线中含气饱和度的最大值 • 油水两相残余油饱和度 (SOW CR): 油水两相曲线中的含油饱和度最小值 • 油气两相残余油饱和度 (SOGCR): 油气两相曲线中的含油饱和度最小值 相对渗透率的端点值是指相渗曲线中的下面四个值: • 最大含水饱和度对应的相对渗透率 最大含气饱和度对应的相对渗透率 最大含油饱和度对应的相对渗透率 残余油对应的相对渗透率 毛管压力的端点值是指毛管压力曲线中的下面四个值: 束缚水和临界含水饱和度对应的毛管压力 最小含气和最大含气饱和度对应的毛管压力 2。 什么是端点标定 端点标定就是通过对每个网格提供新的端点值使软件自动对每个网格计算出新的相渗或毛管压力曲线。 3。 为什么要做端点标定 (1) 拟合初始含水饱和度 通常地质模型会输出模型含水饱和度分布,这个饱和度分布是基于测井曲线,可以认为是比较准确。数模模型可以直接利用此含水饱和度分布(ECLIPSE 软件 用 SWATINIT 关键字)。在应用地质模型含水饱和度分布时,首先需要对毛管压力进行标定,以保证模型的初始平衡。否则的化模型会在纵向上发生流动。这 个标定过程是软件自动进行的,只要启动了端点标定,软件会计算标定后的最大毛管压力(PCW). 公式为 PCW=Pcw *(Pc/Pct).标定过程如下: 假如一个网格 SWATINIT 提供的含水饱和度是0.6,其对应模型初始输入毛管压力曲线中的毛管压力值为1 (Pct), 网格由初始平衡计算的毛管压力为5 (Pc),模型初始输入毛管压力曲线中的最大毛管压力值为10 (Pcw),那么标定后这个网格毛管压力曲线的最大毛管压力值为PCW=10×(5/1)=50. 这个网格的毛管压力在标定前后是不变的(这是由油水界面和油水密度决定的),因而这个标定过程可以理解为用手拉着输入毛管压力曲线的最大值...
