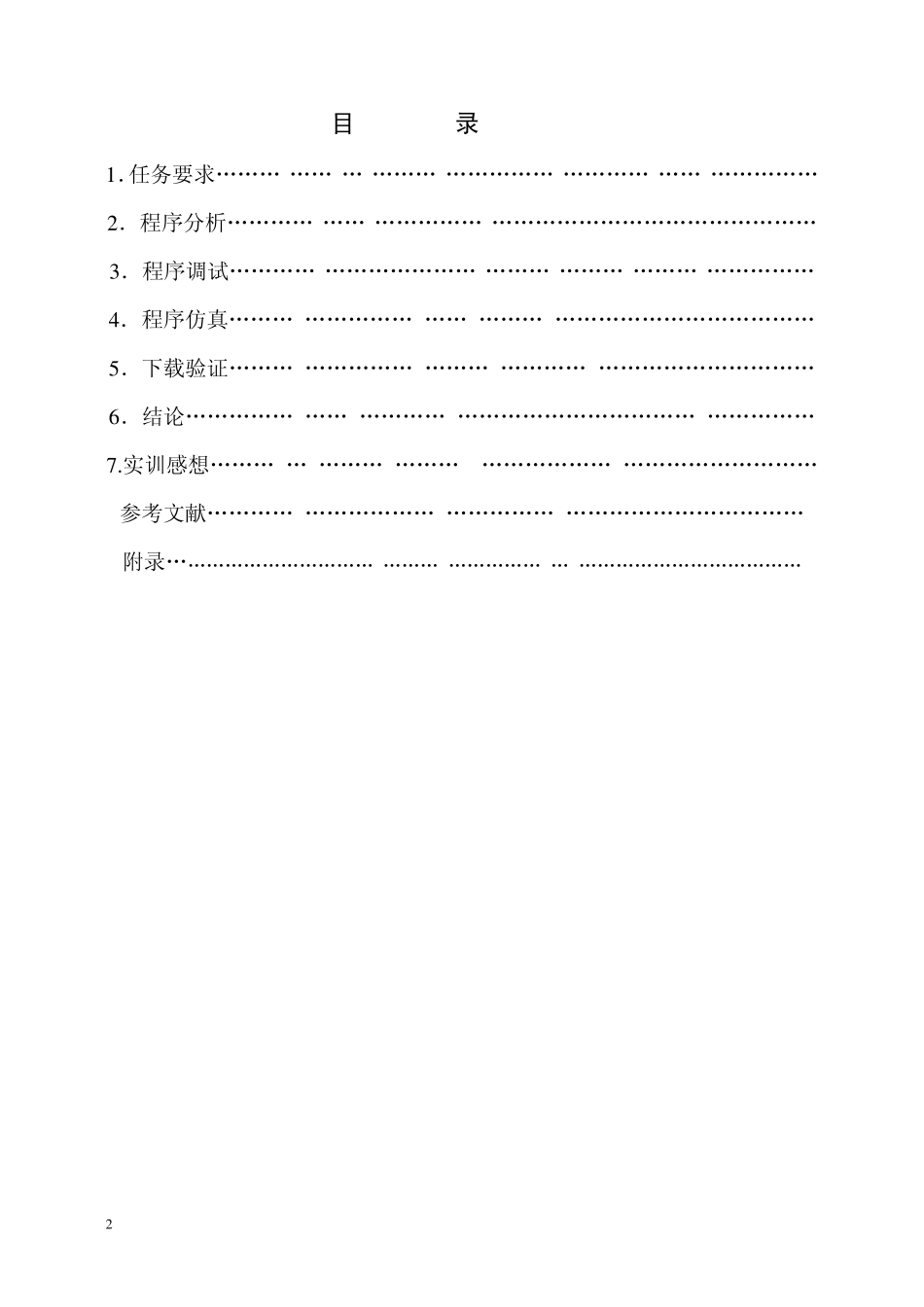

1 数字系统设计实训报告 题目:基于EDA 的三层电梯控制程序设计 学校:河南工程学院 系别:电气信息工程系 班级:08计算机控制 小组成员:黄志军(10)岳修武(11)邓浩(20)李小龙(21) 指导老师:瓮老师 日 期:2010-6-4 2 目 录 1 .任务要求„„„ „„ „ „„„ „„„„„ „„„„ „„ „„„„„ 2 .程序分析„„„„ „„ „„„„„ „„„„„„„„„„„„„„„ 3 .程序调试„„„„ „„„„„„„ „„„ „„„ „„„ „„„„„ 4 .程序仿真„„„ „„„„„ „„ „„„ „„„„„„„„„„„„ 5 .下载验证„„„ „„„„„ „„„ „„„„ „„„„„„„„„„ 6 .结论„„„„„ „„ „„„„ „„„„„„„„„„„ „„„„„ 7 .实训感想„„„ „ „„„ „„„ „„„„„„ „„„„„„„„„ 参考文献„„„„ „„„„„„ „„„„„ „„„„„„„„„„„ 附录„„„„„„„„„„„ „„„ „„„„„ „ „„„„„„„„„„„„ 3 1 .任务要求 在电子技术飞速发展的今天,现代电子产品几乎渗透到了社会的各个领域,有力地推动了社会生产力的发展和社会信息化程度的提高,同时也使现代电子产品性能进一步提高,加速了电子设计技术的普及进程及技术革新。电子设计在日常生活和物质产品生产都占到了举足轻重的地位,这尤其体现在其对电子产品的开发和设计上。 在学习的 EDA 技术的基础上,本设计就是希望在以开发更安全、更快捷的三层电梯控制系统为前提下,结合电子设计技术,对电梯控制进行设计。 针对目前中小型电梯所能实现的功能,本控制设计拟实现以下这些功能: (1)指示电梯运行所在楼层; (2)指示电梯运行方向; (3)关门延时设置; (4)看门狗报警; (5)超载报警; (6)故障报警。 2.1 电梯运行规则 (1)请求信号分析: 电梯的请求信号可分为梯内请求和梯外请求,如果从这个角度就很难去进行对电梯运行可能情况的分析,因为电梯的运行是根据梯外和梯内的请求信号、行程信号进行控制,而梯外和梯内的请求是随机且不能以有限的规则去对其进行说明的。因此,很难对电梯的运行情况作出一个统一的分析。出于这方面的考虑,本设计把电梯的请求信号划分为上升请求和下降请求。 电梯接收到请求信号后,都必须作预操作。使电梯进入预上升状态的请求信号就是上升请求信号。具体来说,就是当电...
