EDA八段动态数码管显示设计实验报告

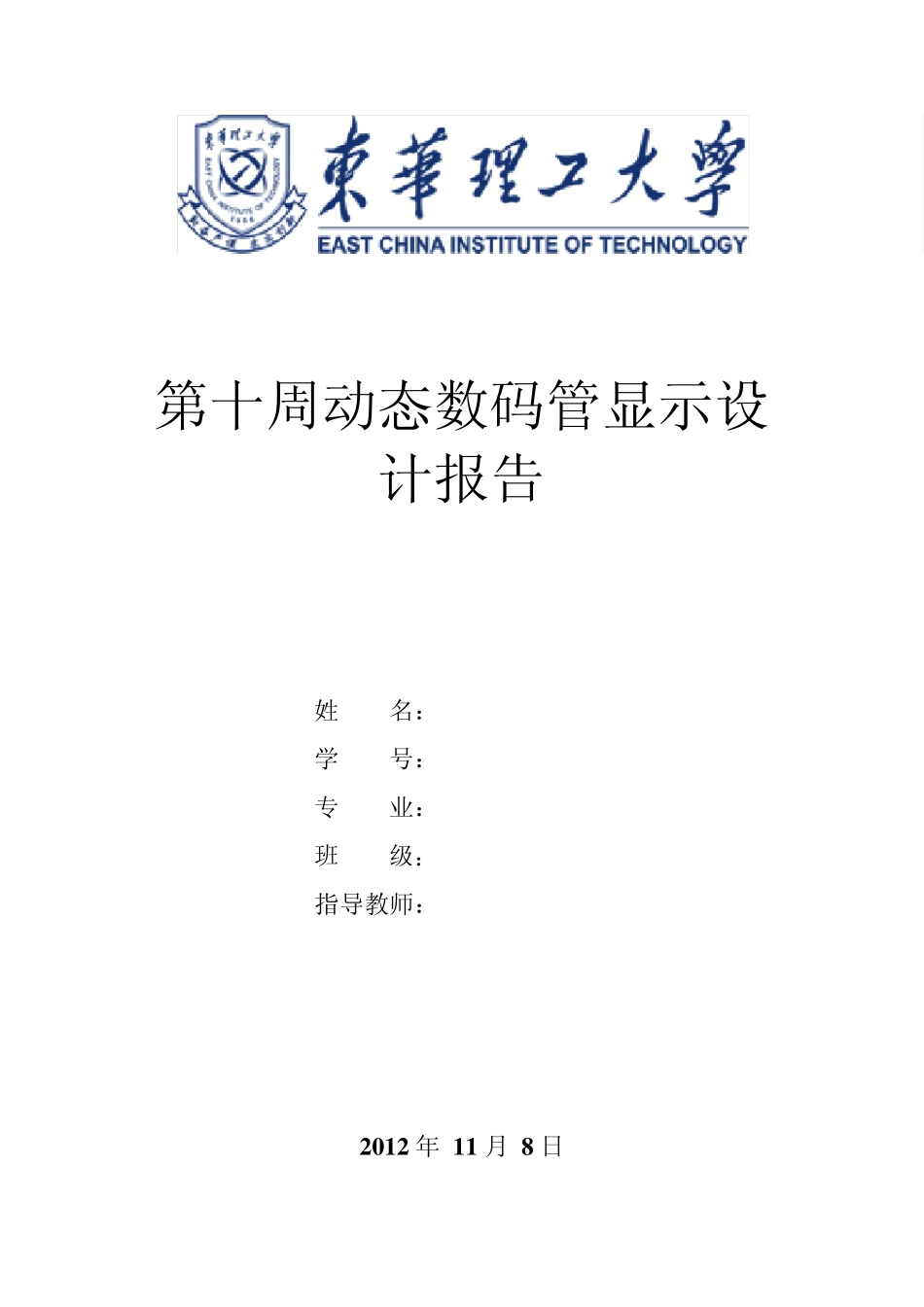

EDA八段动态数码管显示设计实验报告_第1页
1/9
EDA八段动态数码管显示设计实验报告_第2页
2/9
EDA八段动态数码管显示设计实验报告_第3页
3/9
第十周动态数码管显示设计报告 姓 名: 学 号: 专 业: 班 级: 指导教师: 2 0 1 2 年 1 1 月 8 日 目录 《EDA技术及应用》课程设计任务书„„„„„„„„„„„„„„3 实验目的„„„„„„„„„„„„„„„„„„„„„„„„„5 设计要求„„„„„„„„„„„„„„„„„„„„„„„„„5 实验设备„„„„„„„„„„„„„„„„„„„„„„„„„5 扫描原理„„„„„„„„„„„„„„„„„„„„„„„„„5 设计任务„„„„„„„„„„„„„„„„„„„„„„„„„6 实验程序„„„„„„„„„„„„„„„„„„„„„„„„„6 时序仿真波形图„„„„„„„„„„„„„„„„„„„„„„7 仿真结果„„„„„„„„„„„„„„„„„„„„„„„„„8 模拟电路„„„„„„„„„„„„„„„„„„„„„„„„„8 设计总结„„„„„„„„„„„„„„„„„„„„„„„„„8 课程设计评分表„„„„„„„„„„„„„„„„„„„„„„9 《EDA技术及应用》课程设计任务书 一、设计题目 动态数码管显示设计 二、设计主要内容 本课题要求掌握使用 Quartus II设计数字系统的设计思路和设计方法。学习 VHDL基本逻辑电路的综合设计应用。掌握 VHDL语言的语法规范,掌握时序电路描述方法。掌握多个数码管动态扫描显示的原理及设计方法。 设计一个八位数码管共阴极动态扫描显示控制电路,要求显示学生自己的学号。利用实验室设备完成系统设计并进行运行调试。 1、具体设计内容如下: (1)静止显示学号; (2)动态循环显示学号。 2、提供设计报告,报告要求包括以下内容:设计思路、设计输入文件、设计与调试过程、模拟仿真结果和设计结论。 三、原始资料 1、LED显示模块原理 LED有段码和位码之分,所谓段码就是让LED显示出“8.”的八位数据,一般情况下要通过一个译码电路,将输入的 4位 2进制数转换为与 LED显示对应的8位段码。位码也就是LED的显示使能端,对于共阳级的 LED而言,高电平使能。要让8个 LED同时工作,显示数据,就是要不停的循环扫描每一个 LED,并在使能每一个 LED的同时,输入所需显示的数据对应的 8位段码。虽然 8个 LED是依次显示,但是受视觉分辨率的影响,看到的现象是8个 LED同时工作。 多个数码管动态扫描显示,是将所有数码管的相同段并联在一起,通过选通信号分时控制各个数码管的公共端,循环点亮多个数码管,并利...
