EDA复习题

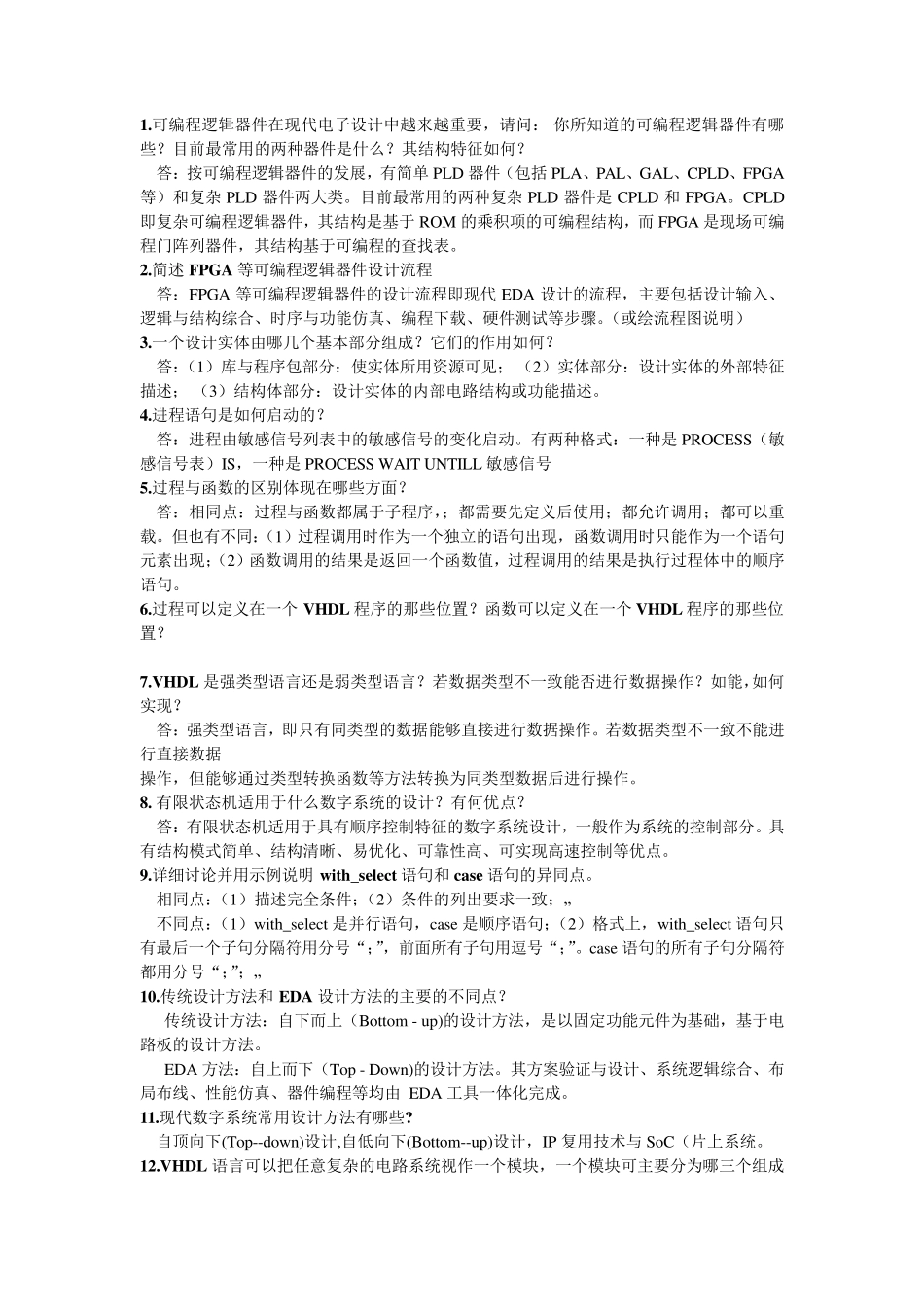

1.可编程逻辑器件在现代电子设计中越来越重要，请问： 你所知道的可编程逻辑器件有哪些？目前最常用的两种器件是什么？其结构特征如何？ 答：按可编程逻辑器件的发展，有简单PLD 器件（包括PLA、PAL、GAL、CPLD、FPGA等）和复杂 PLD 器件两大类。目前最常用的两种复杂 PLD 器件是CPLD 和 FPGA。CPLD即复杂可编程逻辑器件，其结构是基于 ROM 的乘积项的可编程结构，而 FPGA 是现场可编程门阵列器件，其结构基于可编程的查找表。 2.简述 FPGA 等可编程逻辑器件设计流程 答：FPGA 等可编程逻辑器件的设计流程即现代EDA 设计的流程，主要包括设计输入、逻辑与结构综合、时序与功能仿真、编程下载、硬件测试等步骤。（或绘流程图说明） 3.一个设计实体由哪几个基本部分组成？它们的作用如何？ 答：（1）库与程序包部分：使实体所用资源可见； （2）实体部分：设计实体的外部特征描述； （3）结构体部分：设计实体的内部电路结构或功能描述。 4.进程语句是如何启动的？ 答：进程由敏感信号列表中的敏感信号的变化启动。有两种格式：一种是 PROCESS（敏感信号表）IS，一种是PROCESS WAIT UNTILL 敏感信号 5.过程与函数的区别体现在哪些方面？ 答：相同点：过程与函数都属于子程序，；都需要先定义后使用；都允许调用；都可以重载。但也有不同：（1）过程调用时作为一个独立的语句出现，函数调用时只能作为一个语句元素出现；（2）函数调用的结果是返回一个函数值，过程调用的结果是执行过程体中的顺序语句。 6.过程可以定义在一个 VHDL 程序的那些位置？函数可以定义在一个 VHDL 程序的那些位置？ 7.VHDL 是强类型语言还是弱类型语言？若数据类型不一致能否进行数据操作？如能，如何实现？ 答：强类型语言，即只有同类型的数据能够直接进行数据操作。若数据类型不一致不能进行直接数据 操作，但能够通过类型转换函数等方法转换为同类型数据后进行操作。 8. 有限状态机适用于什么数字系统的设计？有何优点？ 答：有限状态机适用于具有顺序控制特征的数字系统设计，一般作为系统的控制部分。具有结构模式简单、结构清晰、易优化、可靠性高、可实现高速控制等优点。 9.详细讨论并用示例说明 w ith_select 语句和 case 语句的异同点。 相同点：（1）描述完全条件；（2）条件的列出要求一致；„ 不同点：（1）w ith_select 是并行语句，case 是顺序语句；（2）格式上，w ith_select 语句只有最后一个...
