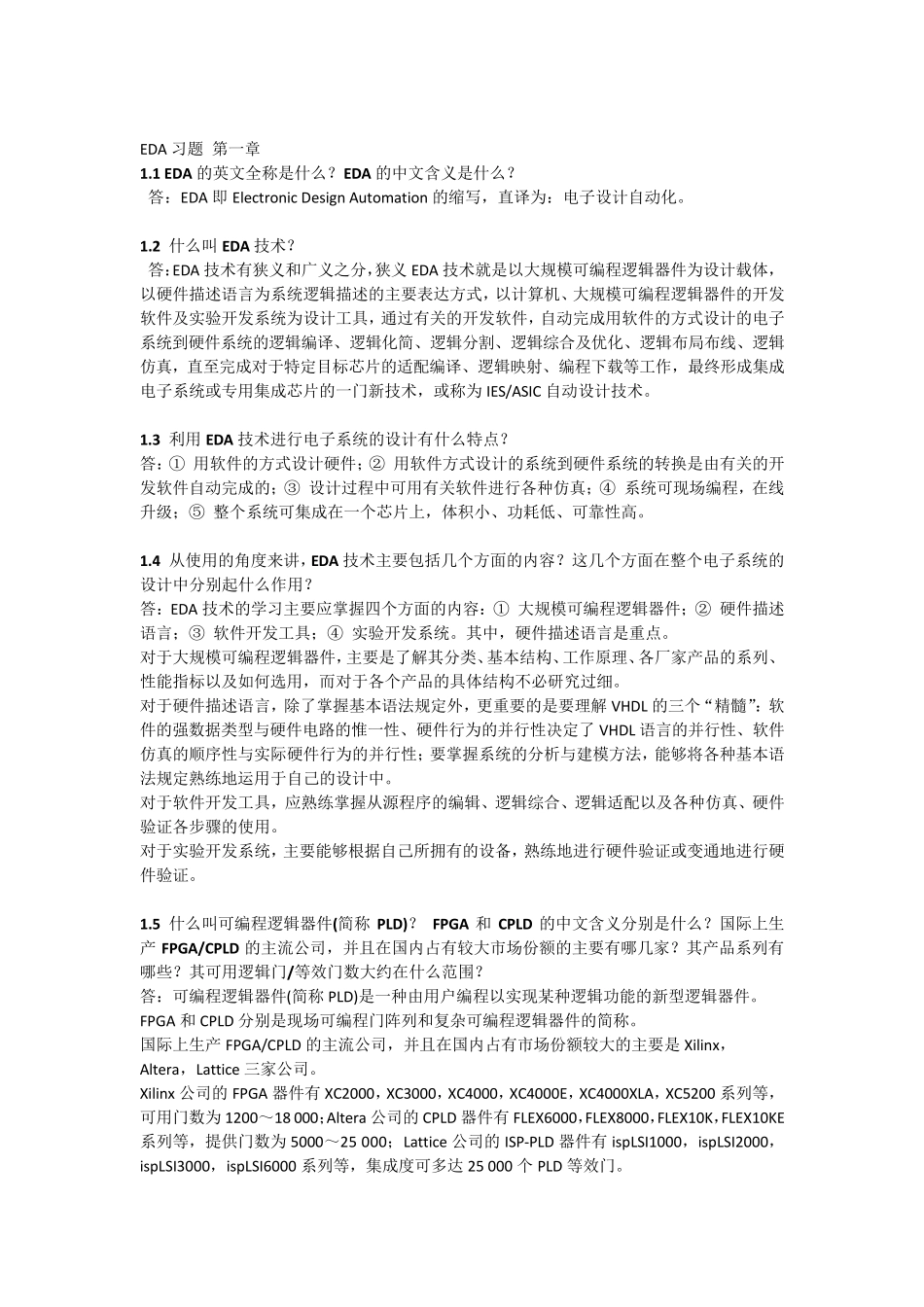

EDA 习题 第一章 1.1 EDA 的英文全称是什么？EDA 的中文含义是什么？ 答：EDA 即 Electronic Design Automation 的缩写，直译为：电子设计自动化。 1.2 什么叫 EDA 技术？ 答：EDA 技术有狭义和广义之分，狭义 EDA 技术就是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术，或称为 IES/ASIC 自动设计技术。 1.3 利用 EDA 技术进行电子系统的设计有什么特点？ 答：① 用软件的方式设计硬件；② 用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的；③ 设计过程中可用有关软件进行各种仿真；④ 系统可现场编程，在线升级；⑤ 整个系统可集成在一个芯片上，体积小、功耗低、可靠性高。 1.4 从使用的角度来讲，EDA 技术主要包括几个方面的内容？这几个方面在整个电子系统的设计中分别起什么作用？ 答：EDA 技术的学习主要应掌握四个方面的内容：① 大规模可编程逻辑器件；② 硬件描述语言；③ 软件开发工具；④ 实验开发系统。其中，硬件描述语言是重点。 对于大规模可编程逻辑器件，主要是了解其分类、基本结构、工作原理、各厂家产品的系列、性能指标以及如何选用，而对于各个产品的具体结构不必研究过细。 对于硬件描述语言，除了掌握基本语法规定外，更重要的是要理解VHDL 的三个“精髓”：软件的强数据类型与硬件电路的惟一性、硬件行为的并行性决定了VHDL 语言的并行性、软件仿真的顺序性与实际硬件行为的并行性；要掌握系统的分析与建模方法，能够将各种基本语法规定熟练地运用于自己的设计中。 对于软件开发工具，应熟练掌握从源程序的编辑、逻辑综合、逻辑适配以及各种仿真、硬件验证各步骤的使用。 对于实验开发系统，主要能够根据自己所拥有的设备，熟练地进行硬件验证或变通地进行硬件验证。 1.5 什么叫可编程逻辑器件(简称 PLD)？ FPGA 和 CPLD 的中文含义分别是什么？国际上生产FPGA/CPLD 的主流公司，并且在国内占有较大市场份额的主要有哪几家？其产品系列有哪些？其可用逻辑门/等效门数大...
