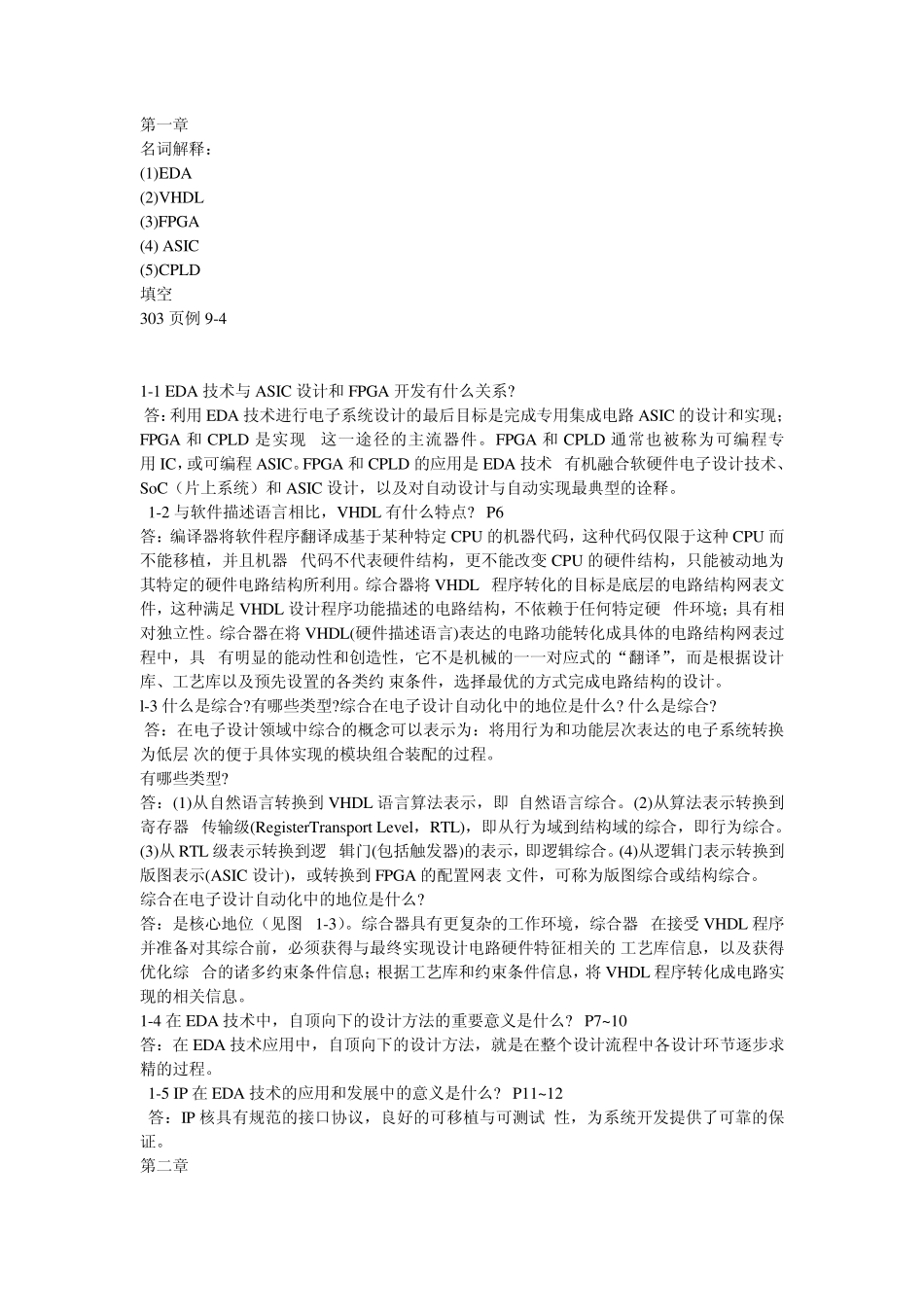

第一章 名词解释： (1)EDA (2)VHDL (3)FPGA (4) ASIC (5)CPLD 填空 303 页例 9-4 1-1 EDA 技术与 ASIC 设计和 FPGA 开发有什么关系? 答：利用 EDA 技术进行电子系统设计的最后目标是完成专用集成电路 ASIC 的设计和实现；FPGA 和 CPLD 是实现 这一途径的主流器件。FPGA 和 CPLD 通常也被称为可编程专用 IC，或可编程 ASIC。FPGA 和 CPLD 的应用是 EDA 技术 有机融合软硬件电子设计技术、SoC（片上系统）和 ASIC 设计，以及对自动设计与自动实现最典型的诠释。 1-2 与软件描述语言相比，VHDL 有什么特点? P6 答：编译器将软件程序翻译成基于某种特定 CPU 的机器代码，这种代码仅限于这种 CPU 而不能移植，并且机器 代码不代表硬件结构，更不能改变 CPU 的硬件结构，只能被动地为其特定的硬件电路结构所利用。 综合器将 VHDL 程序转化的目标是底层的电路结构网表文件，这种满足 VHDL 设计程序功能描述的电路结构，不依赖于任何特定硬 件环境；具有相对独立性。综合器在将 VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具 有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约 束条件，选择最优的方式完成电路结构的设计。 l-3 什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层 次的便于具体实现的模块组合装配的过程。 有哪些类型? 答：(1)从自然语言转换到 VHDL 语言算法表示，即 自然语言综合。(2)从算法表示转换到寄存器 传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。(3)从 RTL 级表示转换到逻 辑门(包括触发器)的表示，即逻辑综合。(4)从逻辑门表示转换到版图表示(ASIC 设计)，或转换到 FPGA 的配置网表 文件，可称为版图综合或结构综合。 综合在电子设计自动化中的地位是什么? 答：是核心地位（见图 1-3）。综合器具有更复杂的工作环境，综合器 在接受 VHDL 程序并准备对其综合前，必须获得与最终实现设计电路硬件特征相关的 工艺库信息，以及获得优化综 合的诸多约束条件信息；根据工艺库和约束条件信息，将 VHDL 程序转化成电路实现的相关信息。 1-4 在 EDA 技术中，自顶向下的设计方法的重要意义是什么? P7~10 ...
