EDA软件简介

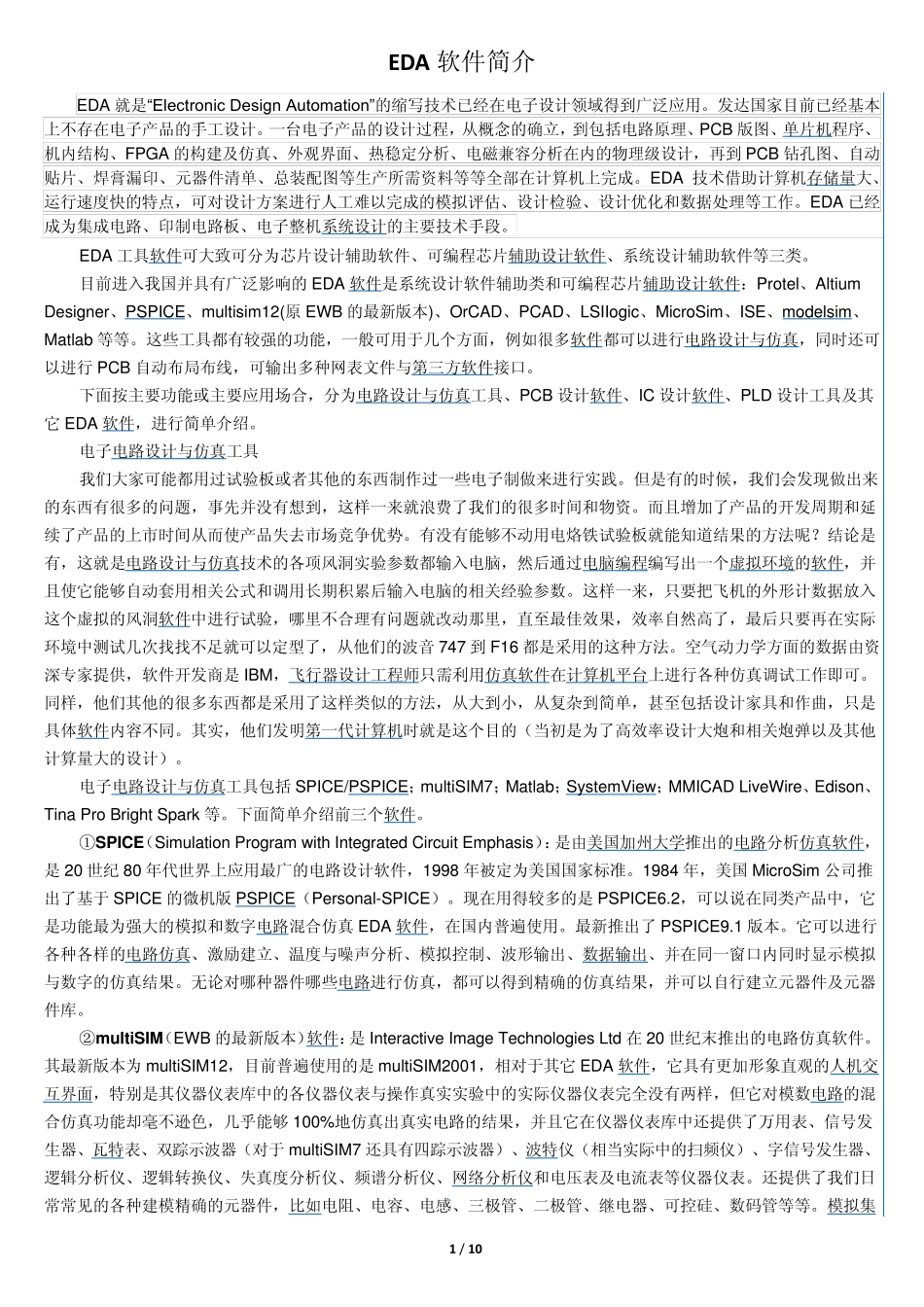

1 / 10 EDA 软件简介 EDA 就是“Electronic Design Automation”的缩写技术已经在电子设计领域得到广泛应用。发达国家目前已经基本上不存在电子产品的手工设计。一台电子产品的设计过程，从概念的确立，到包括电路原理、PCB 版图、单片机程序、机内结构、FPGA 的构建及仿真、外观界面、热稳定分析、电磁兼容分析在内的物理级设计，再到 PCB 钻孔图、自动贴片、焊膏漏印、元器件清单、总装配图等生产所需资料等等全部在计算机上完成。EDA 技术借助计算机存储量大、运行速度快的特点，可对设计方案进行人工难以完成的模拟评估、设计检验、设计优化和数据处理等工作。EDA 已经成为集成电路、印制电路板、电子整机系统设计的主要技术手段。 EDA 工具软件可大致可分为芯片设计辅助软件、可编程芯片辅助设计软件、系统设计辅助软件等三类。 目前进入我国并具有广泛影响的 EDA 软件是系统设计软件辅助类和可编程芯片辅助设计软件：Protel、Altium Designer、PSPICE、multisim12(原 EWB 的最新版本)、OrCAD、PCAD、LSIIogic、MicroSim、ISE、modelsim、Matlab 等等。这些工具都有较强的功能，一般可用于几个方面，例如很多软件都可以进行电路设计与仿真，同时还可以进行 PCB 自动布局布线，可输出多种网表文件与第三方软件接口。 下面按主要功能或主要应用场合，分为电路设计与仿真工具、PCB 设计软件、IC 设计软件、PLD 设计工具及其它EDA 软件，进行简单介绍。 电子电路设计与仿真工具 我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。但是有的时候，我们会发现做出来的东西有很多的问题，事先并没有想到，这样一来就浪费了我们的很多时间和物资。而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。有没有能够不动用电烙铁试验板就能知道结果的方法呢？结论是有，这就是电路设计与仿真技术的各项风洞实验参数都输入电脑，然后通过电脑编程编写出一个虚拟环境的软件，并且使它能够自动套用相关公式和调用长期积累后输入电脑的相关经验参数。这样一来，只要把飞机的外形计数据放入这个虚拟的风洞软件中进行试验，哪里不合理有问题就改动那里，直至最佳效果，效率自然高了，最后只要再在实际环境中测试几次找找不足就可以定型了，从他们的波音747 到 F16 都是采用的这种方法。空气动力学方面的数据由资深专家提供，软件开发商是 IBM，飞行器设计工程师只需利用仿真软...
