EDR换热器计算菜单翻译

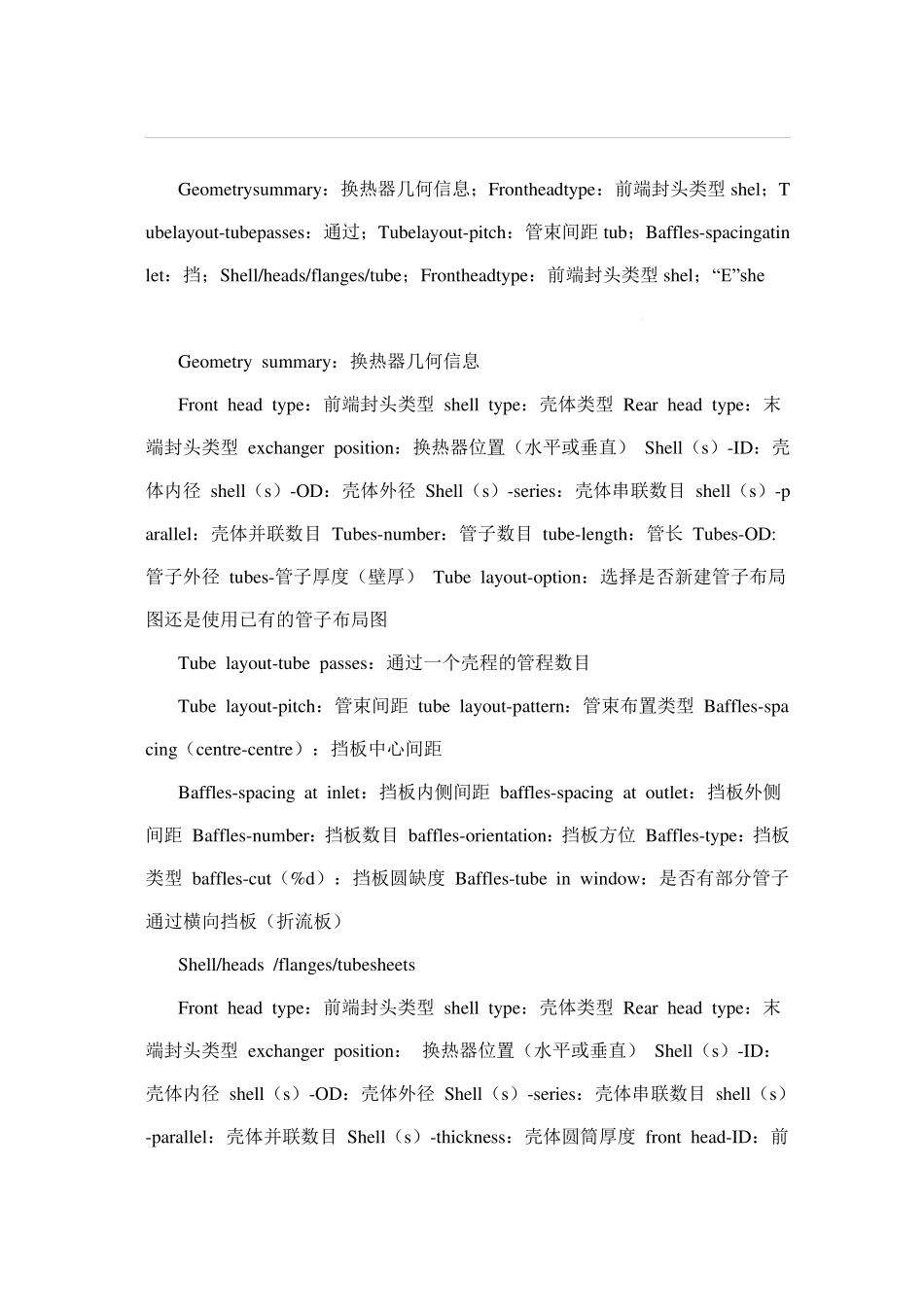

EDR换热器计算菜单翻译_第1页
1/9

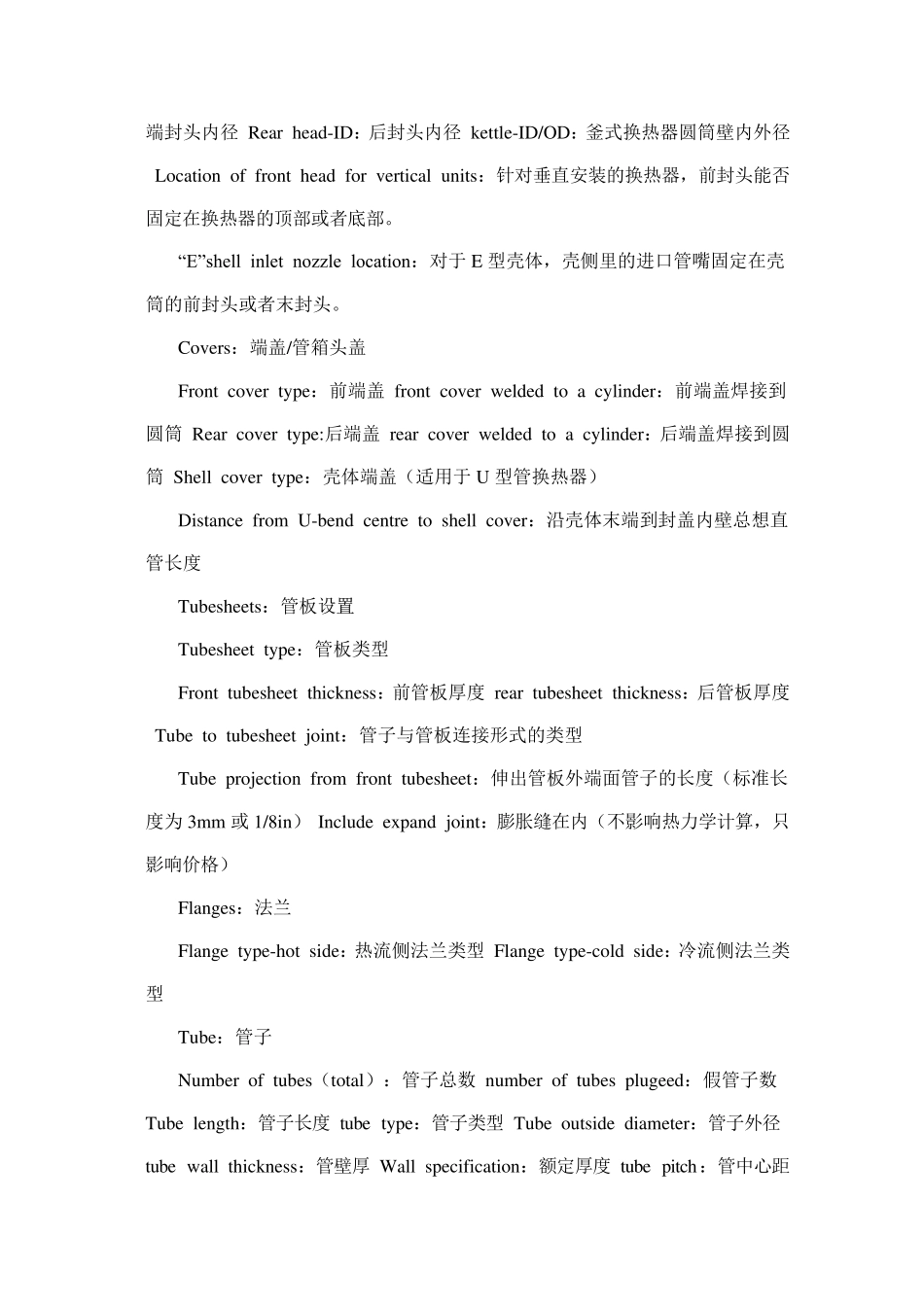

EDR换热器计算菜单翻译_第2页
2/9

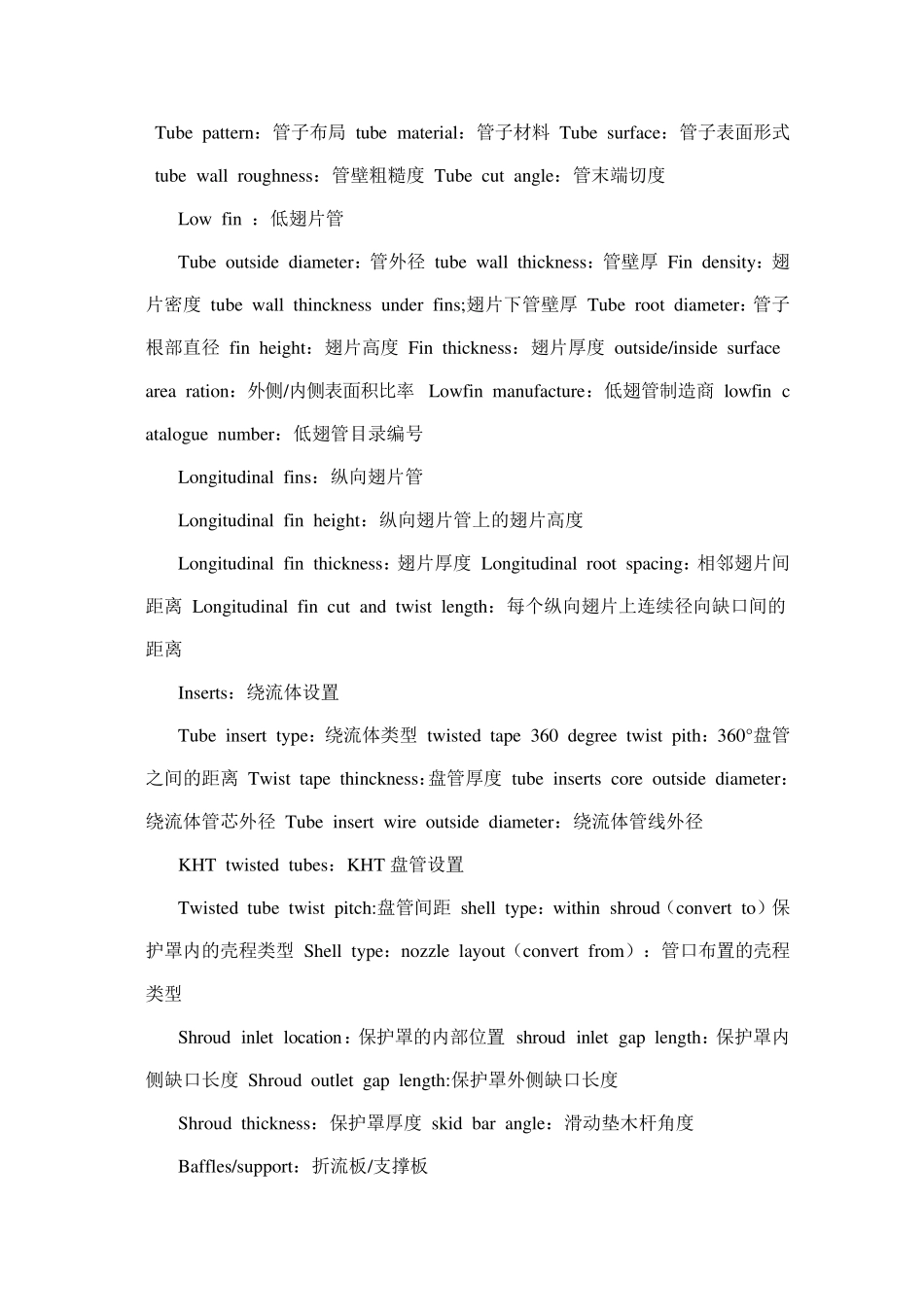

EDR换热器计算菜单翻译_第3页
3/9
Geometrysummary:换热器几何信息;Frontheadtype:前端封头类型shel;Tubelayout-tubepasses:通过;Tubelayout-pitch:管束间距tub;Baffles-spacingatinlet:挡;Shell/heads/flanges/tube;Frontheadtype:前端封头类型shel;“E”she Geometry summary:换热器几何信息 Front head type:前端封头类型 shell type:壳体类型 Rear head type:末端封头类型 exchanger position:换热器位置(水平或垂直) Shell(s)-ID:壳体内径 shell(s)-OD:壳体外径 Shell(s)-series:壳体串联数目 shell(s)-parallel:壳体并联数目 Tubes-number:管子数目 tube-length:管长 Tubes-OD:管子外径 tubes-管子厚度(壁厚) Tube layout-option:选择是否新建管子布局图还是使用已有的管子布局图 Tube layout-tube passes:通过一个壳程的管程数目 Tube layout-pitch:管束间距 tube layout-pattern:管束布置类型 Baffles-spacing(centre-centre):挡板中心间距 Baffles-spacing at inlet:挡板内侧间距 baffles-spacing at outlet:挡板外侧间距 Baffles-number:挡板数目 baffles-orientation:挡板方位 Baffles-type:挡板类型 baffles-cut(%d):挡板圆缺度 Baffles-tube in window:是否有部分管子通过横向挡板(折流板) Shell/heads /flanges/tubesheets Front head type:前端封头类型 shell type:壳体类型 Rear head type:末端封头类型 exchanger position: 换热器位置(水平或垂直) Shell(s)-ID:壳体内径 shell(s)-OD:壳体外径 Shell(s)-series:壳体串联数目 shell(s)-parallel:壳体并联数目 Shell(s)-thickness:壳体圆筒厚度 front head-ID:前端封头内径 Rear head-ID:后封头内径 kettle-ID/OD:釜式换热器圆筒壁内外径 Location of front head for vertical units:针对垂直安装的换热器,前封头能否固定在换热器的顶部或者底部。 “E”shell inlet nozzle location:对于 E 型壳体,壳侧里的进口管嘴固定在壳筒的前封头或者末封头。 Covers:端盖/管箱头盖 Front cover type:前端盖 front cover welded to a cylinder:前端盖焊接到圆筒 Rear cover type:后端盖 rear cover welded to a cylinder:后端盖焊接到圆筒 Shell cover type:壳体端盖(适用于 U 型管换热器) Distance from U-bend cen...
