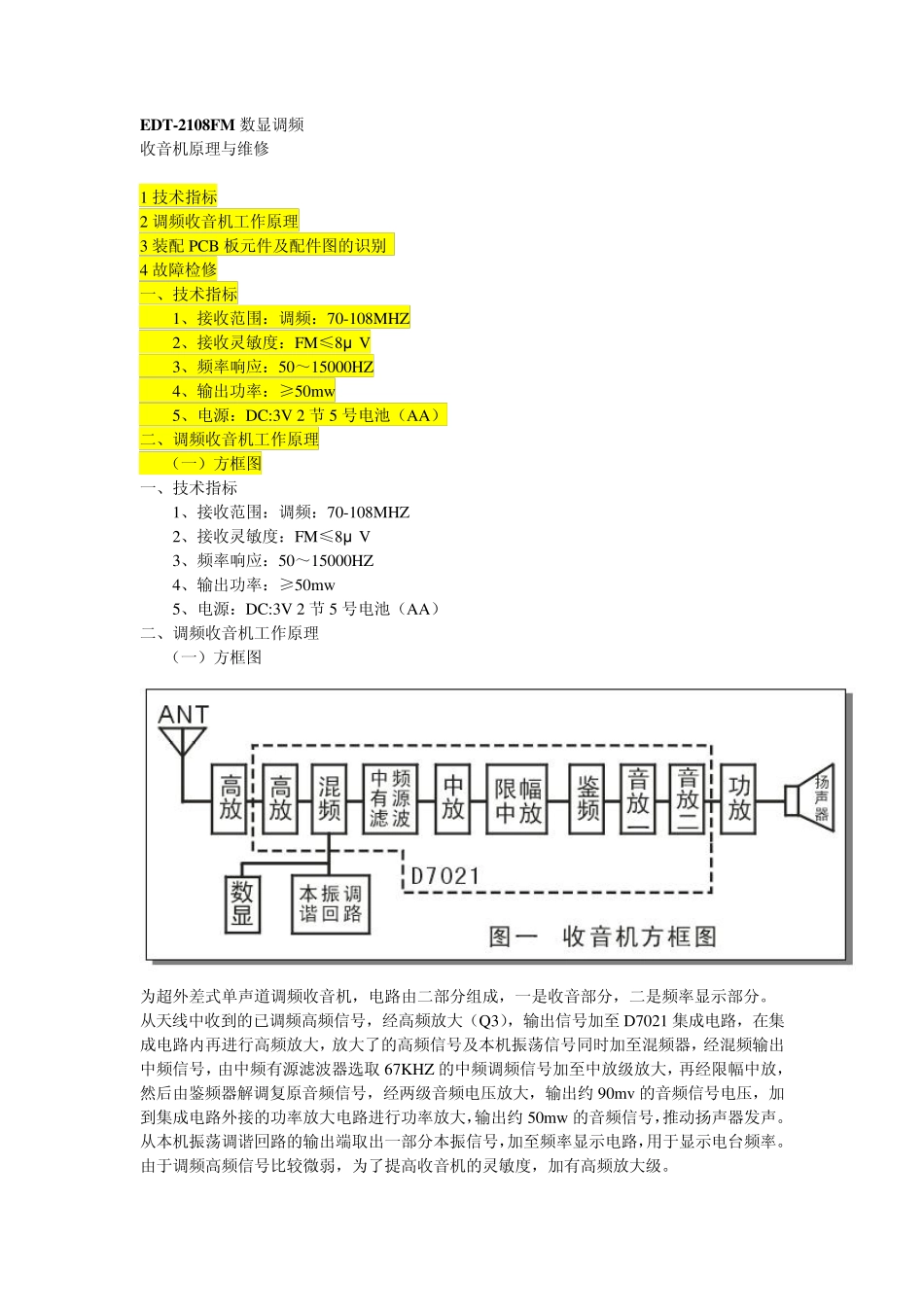

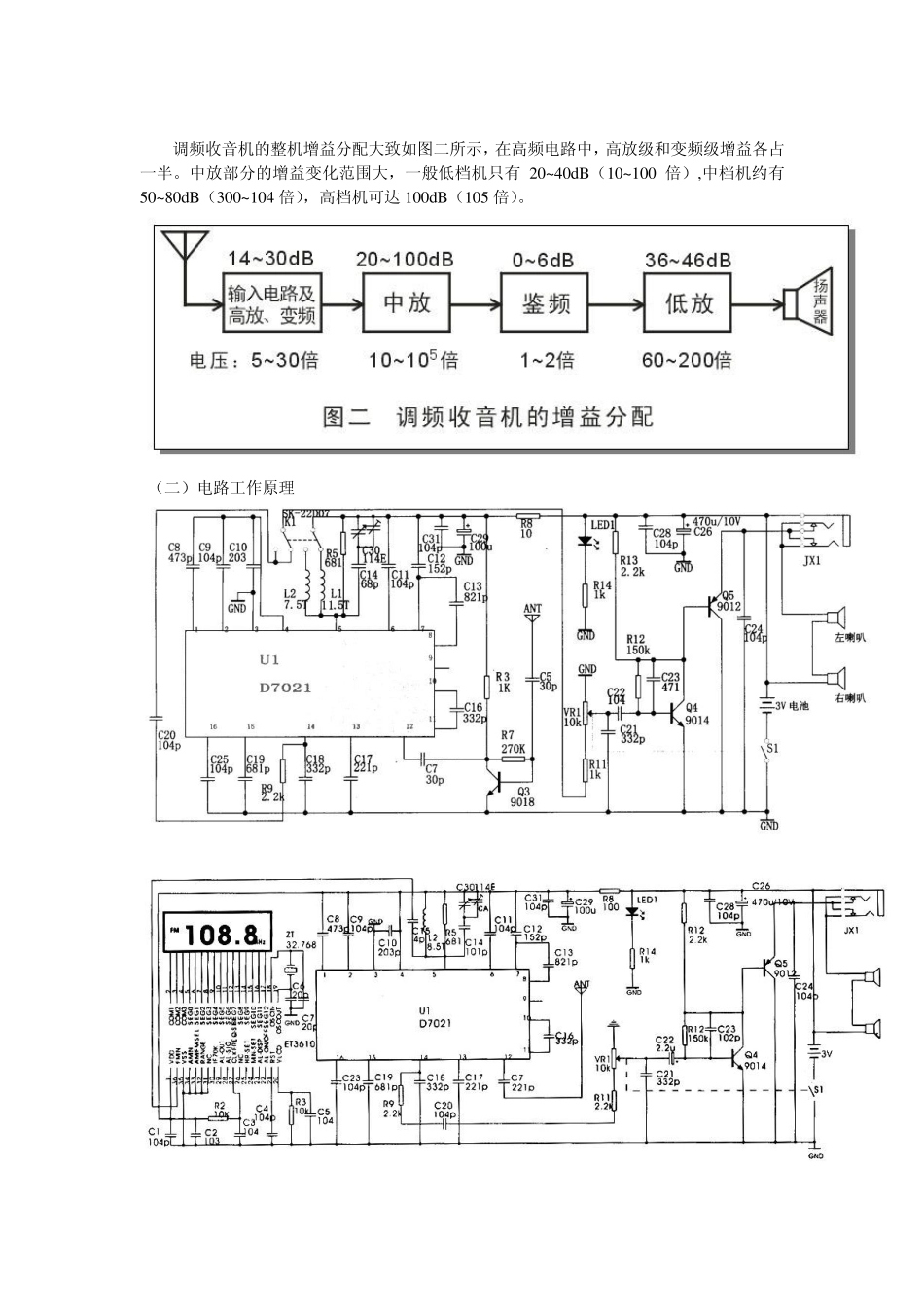

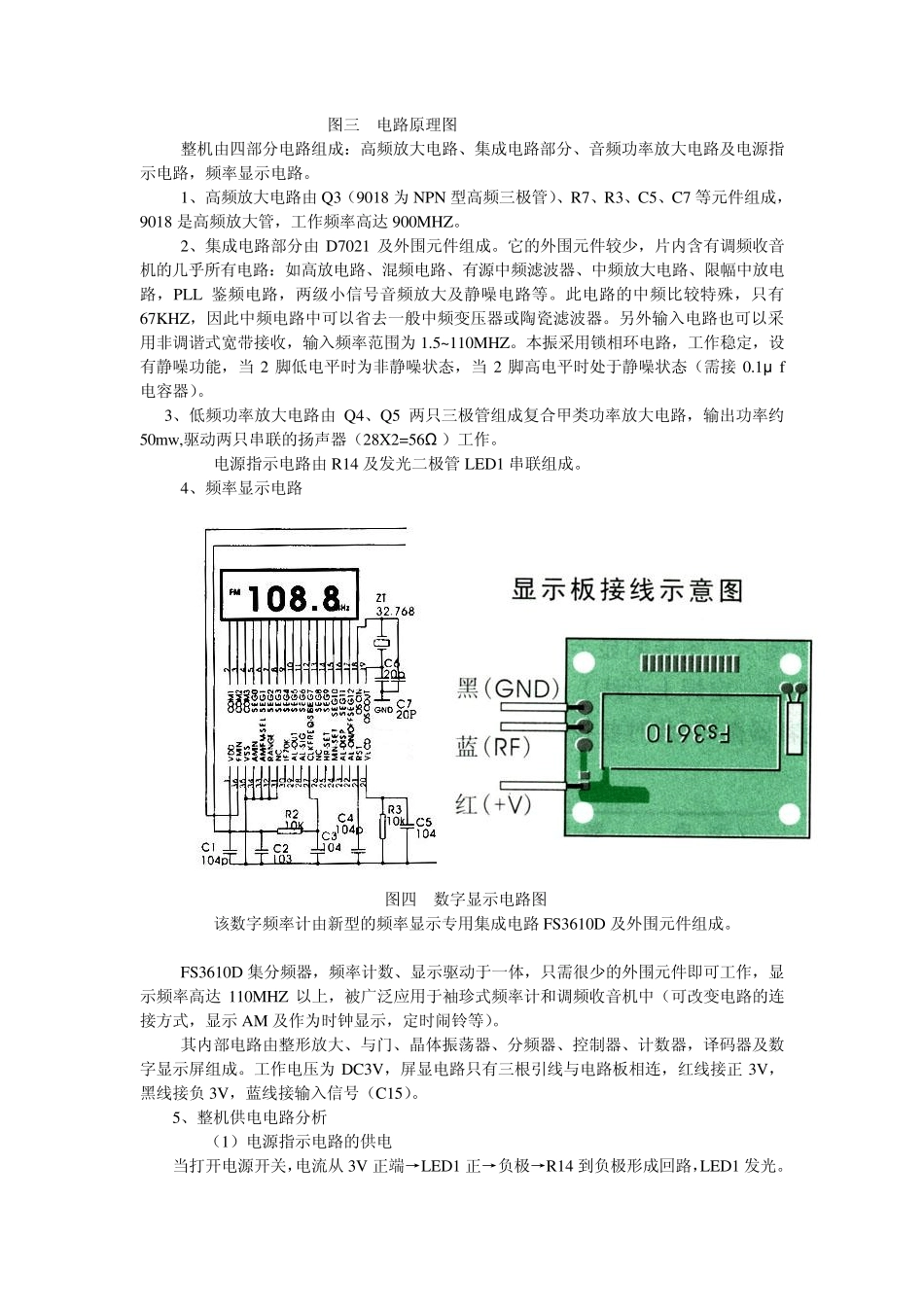

EDT-2108FM 数显调频 收音机原理与维修 1 技术指标 2 调频收音机工作原理 3 装配PCB 板元件及配件图的识别 4 故障检修 一、技术指标 1、接收范围：调频：70-108MHZ 2、接收灵敏度：FM≤8μ V 3、频率响应：50～15000HZ 4、输出功率：≥50mw 5、电源：DC:3V 2 节 5 号电池（AA） 二、调频收音机工作原理 （一）方框图 一、技术指标 1、接收范围：调频：70-108MHZ 2、接收灵敏度：FM≤8μ V 3、频率响应：50～15000HZ 4、输出功率：≥50mw 5、电源：DC:3V 2 节 5 号电池（AA） 二、调频收音机工作原理 （一）方框图 为超外差式单声道调频收音机，电路由二部分组成，一是收音部分，二是频率显示部分。 从天线中收到的已调频高频信号，经高频放大（Q3），输出信号加至 D7021 集成电路，在集成电路内再进行高频放大，放大了的高频信号及本机振荡信号同时加至混频器，经混频输出中频信号，由中频有源滤波器选取 67KHZ 的中频调频信号加至中放级放大，再经限幅中放，然后由鉴频器解调复原音频信号，经两级音频电压放大，输出约 90mv 的音频信号电压，加到集成电路外接的功率放大电路进行功率放大，输出约 50mw 的音频信号，推动扬声器发声。 从本机振荡调谐回路的输出端取出一部分本振信号，加至频率显示电路，用于显示电台频率。 由于调频高频信号比较微弱，为了提高收音机的灵敏度，加有高频放大级。 调频收音机的整机增益分配大致如图二所示，在高频电路中，高放级和变频级增益各占一半。中放部分的增益变化范围大，一般低档机只有 20~40dB（10~100 倍）,中档机约有50~80dB（300~104 倍），高档机可达 100dB（105 倍）。 （二）电路工作原理 图三 电路原理图 整机由四部分电路组成：高频放大电路、集成电路部分、音频功率放大电路及电源指示电路，频率显示电路。 1、高频放大电路由 Q3（9018 为 NPN 型高频三极管）、R7、R3、C5、C7 等元件组成，9018 是高频放大管，工作频率高达 900MHZ。 2、集成电路部分由 D7021 及外围元件组成。它的外围元件较少，片内含有调频收音机的几乎所有电路：如高放电路、混频电路、有源中频滤波器、中频放大电路、限幅中放电路，PLL 鉴频电路，两级小信号音频放大及静噪电路等。此电路的中频比较特殊，只有67KHZ，因此中频电路中可以省去一般中频变压器或陶瓷滤波器。另外输入电路也可以采用非调谐式宽带接收，输入频率范围为 1.5~110MHZ。本振...
