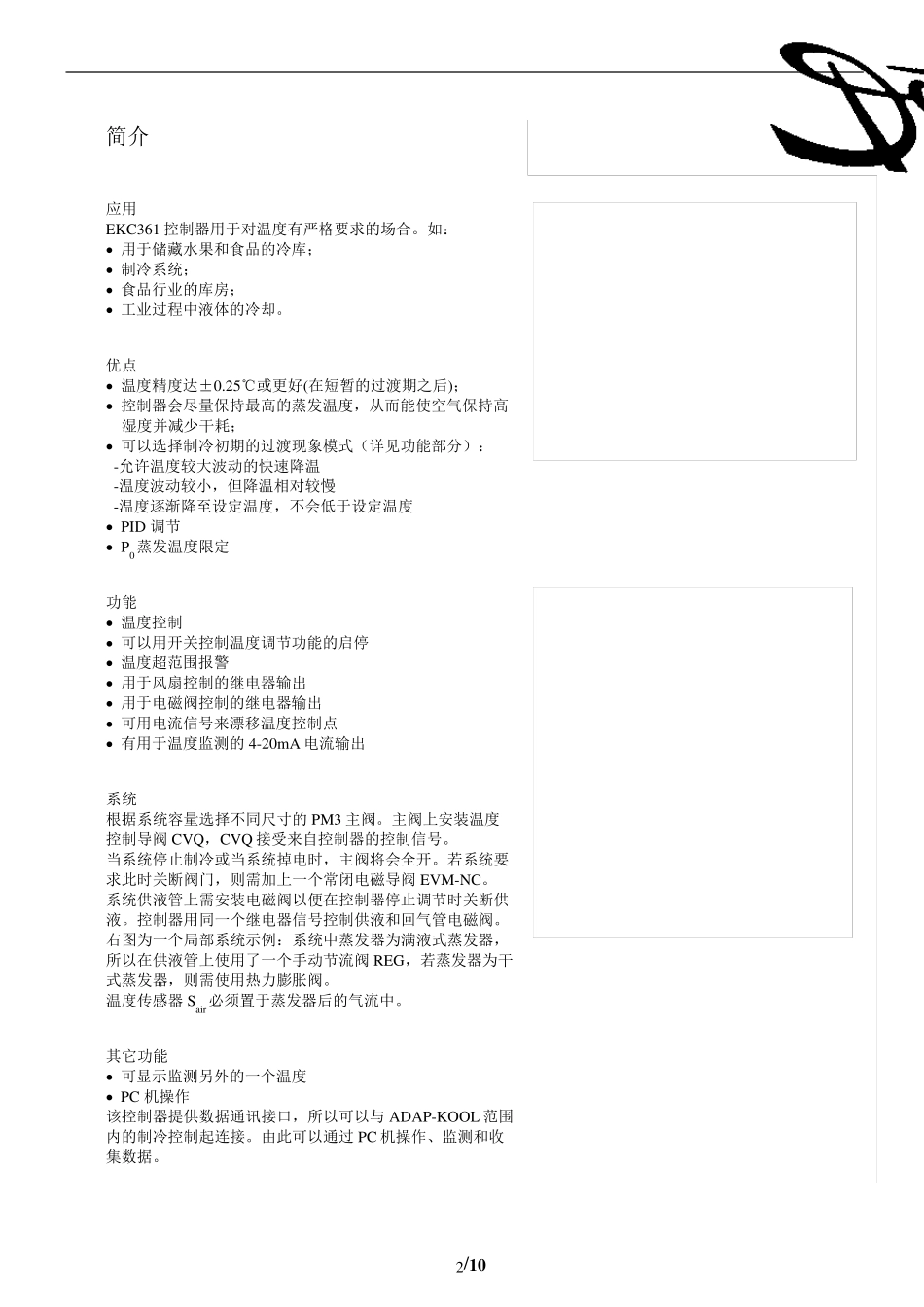

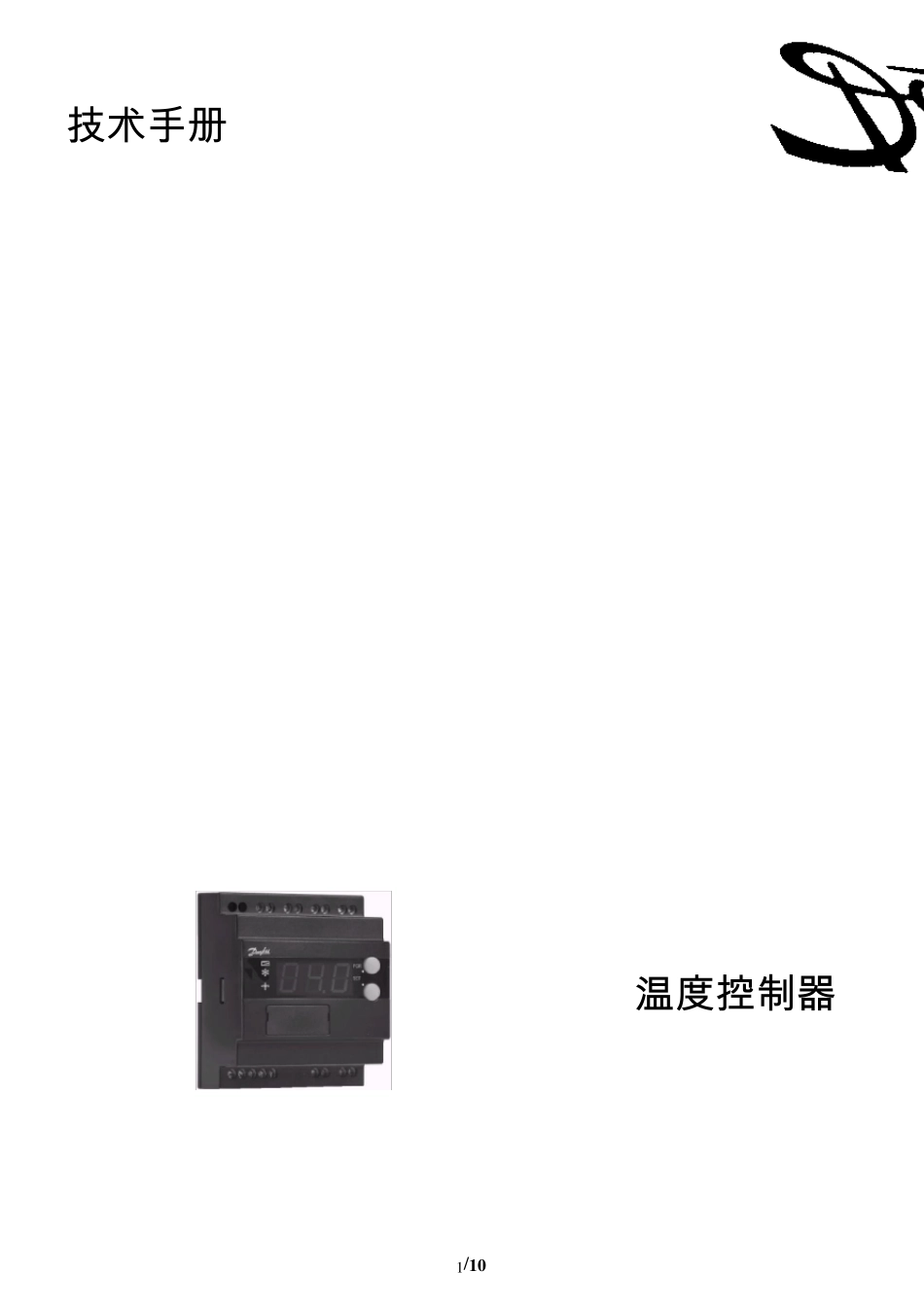

1 /10 温 度 控 制 器EKC361 技 术 手 册 2/1 0 简介 应用 EKC361 控制器用于对温度有严格要求的场合。如： 用于储藏水果和食品的冷库； 制冷系统； 食品行业的库房； 工业过程中液体的冷却。 优点 温度精度达±0.25℃或更好(在短暂的过渡期之后)； 控制器会尽量保持最高的蒸发温度，从而能使空气保持高 湿度并减少干耗； 可以选择制冷初期的过渡现象模式（详见功能部分）： -允许温度较大波动的快速降温 -温度波动较小，但降温相对较慢 -温度逐渐降至设定温度，不会低于设定温度 PID 调节 P0蒸发温度限定 功能 温度控制 可以用开关控制温度调节功能的启停 温度超范围报警 用于风扇控制的继电器输出 用于电磁阀控制的继电器输出 可用电流信号来漂移温度控制点 有用于温度监测的4-20mA 电流输出 系统 根据系统容量选择不同尺寸的PM3 主阀。主阀上安装温度控制导阀 CVQ，CVQ 接受来自控制器的控制信号。 当系统停止制冷或当系统掉电时，主阀将会全开。若系统要求此时关断阀门，则需加上一个常闭电磁导阀 EVM-NC。 系统供液管上需安装电磁阀以便在控制器停止调节时关断供液。控制器用同一个继电器信号控制供液和回气管电磁阀。 右图为一个局部系统示例：系统中蒸发器为满液式蒸发器，所以在供液管上使用了一个手动节流阀 REG，若蒸发器为干式蒸发器，则需使用热力膨胀阀。 温度传感器Sair必须置于蒸发器后的气流中。 其它功能 可显示监测另外的一个温度 PC 机操作 该控制器提供数据通讯接口，所以可以与 ADAP-KOOL 范围内的制冷控制起连接。由此可以通过PC 机操作、监测和收集数据。 3/10 功能介绍 精确温度控制 控制器、导阀和主阀组成的系统会对制冷系统进行优化控制，其控制精度达到±0.25℃ 空气湿度高 控制器使蒸发温度不停地跟随介质温度变化而变化（较小幅度地波动），同时尽可能地将蒸发温度保持在高位，这就保证了房间内空气相对湿度保持在较高位。 因此产品的水分损失也较小。 快速降温至设定值 控制器三种过渡现象的选择和PID 控制可以为各种制冷系统提供优化控制（见右图）： 快速降温 较小温度波动地降温 渐近式降温（没有温度摆动现象） 调节 控制器EKC361 接收来自于温度传感器的电阻信号。温度传感器一定要安装在蒸发器后的冷气流（介质）中以反映正确的空气（介...
