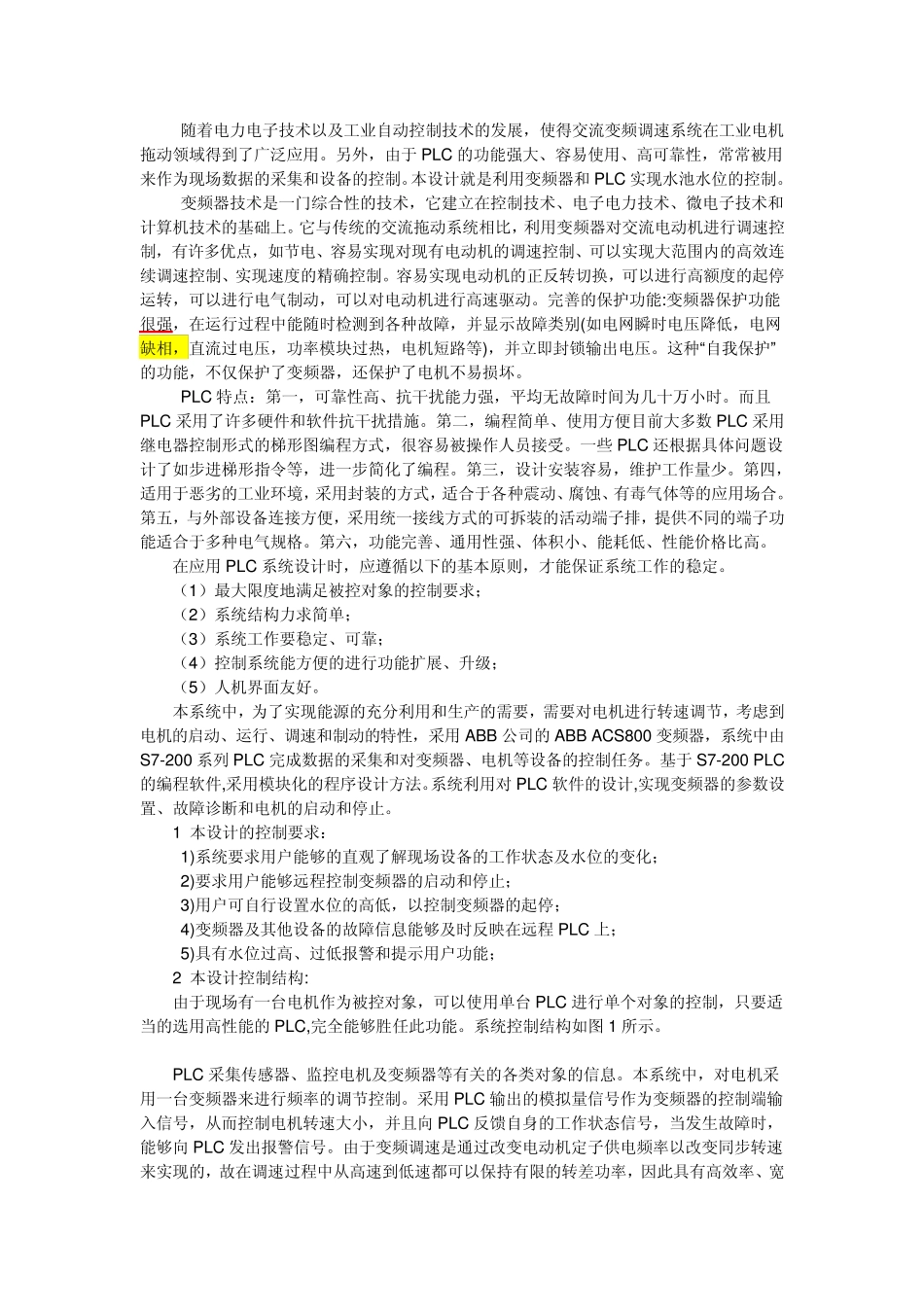

EM235的应用_第1页
1/12
EM235的应用_第2页
2/12
EM235的应用_第3页
3/12
随着电力电子技术以及工业自动控制技术的发展,使得交流变频调速系统在工业电机拖动领域得到了广泛应用。另外,由于PLC 的功能强大、容易使用、高可靠性,常常被用来作为现场数据的采集和设备的控制。本设计就是利用变频器和 PLC 实现水池水位的控制。 变频器技术是一门综合性的技术,它建立在控制技术、电子电力技术、微电子技术和计算机技术的基础上。它与传统的交流拖动系统相比,利用变频器对交流电动机进行调速控制,有许多优点,如节电、容易实现对现有电动机的调速控制、可以实现大范围内的高效连续调速控制、实现速度的精确控制。容易实现电动机的正反转切换,可以进行高额度的起停运转,可以进行电气制动,可以对电动机进行高速驱动。完善的保护功能:变频器保护功能很强,在运行过程中能随时检测到各种故障,并显示故障类别(如电网瞬时电压降低,电网缺相,直流过电压,功率模块过热,电机短路等),并立即封锁输出电压。这种“自我保护”的功能,不仅保护了变频器,还保护了电机不易损坏。 PLC 特点:第一,可靠性高、抗干扰能力强,平均无故障时间为几十万小时。而且PLC 采用了许多硬件和软件抗干扰措施。第二,编程简单、使用方便目前大多数 PLC 采用继电器控制形式的梯形图编程方式,很容易被操作人员接受。一些 PLC 还根据具体问题设计了如步进梯形指令等,进一步简化了编程。第三,设计安装容易,维护工作量少。第四,适用于恶劣的工业环境,采用封装的方式,适合于各种震动、腐蚀、有毒气体等的应用场合。第五,与外部设备连接方便,采用统一接线方式的可拆装的活动端子排,提供不同的端子功能适合于多种电气规格。第六,功能完善、通用性强、体积小、能耗低、性能价格比高。 在应用PLC 系统设计时,应遵循以下的基本原则,才能保证系统工作的稳定。 (1)最大限度地满足被控对象的控制要求; (2)系统结构力求简单; (3)系统工作要稳定、可靠; (4)控制系统能方便的进行功能扩展、升级; (5)人机界面友好。 本系统中,为了实现能源的充分利用和生产的需要,需要对电机进行转速调节,考虑到电机的启动、运行、调速和制动的特性,采用ABB 公司的ABB ACS800 变频器,系统中由S7-200 系列 PLC 完成数据的采集和对变频器、电机等设备的控制任务。基于S7-200 PLC的编程软件,采用模块化的程序设计方法。系统利用对 PLC 软件的设计,实现变频器的参数设置、故障诊断和电机的启动和停止。 1 本设计的控...
