EM277模块VIP专享

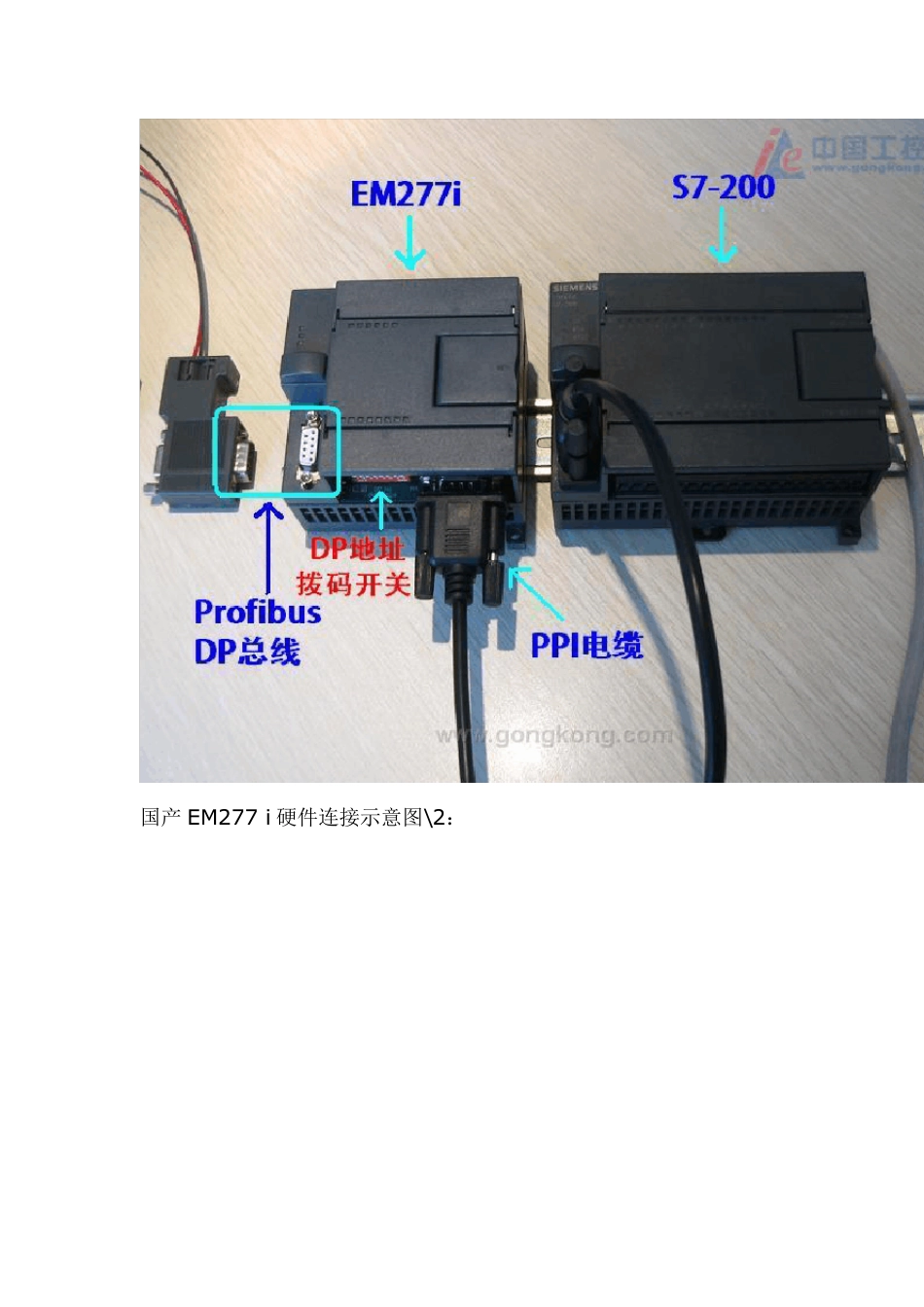

国内首家 可替代EM277 的国产通讯模块：大连德嘉电子的EM277i模块，已经通过技术测试，开始接受预定，交货期为1个月后。 Keyword: EM277 、 S7-200 、 S7-300 、 EM277 i、通讯模块 可替代EM277 的国产通讯模块 EM277 i（i 代表国产替代品） 大连德嘉电子的国产型 EM277 i 通讯模块，能够实现西门子原装EM277的功能，用于 S7-300与 S7-200通过EM277进行 PROFIBUS DP 通讯。 它具体的物理连接略有不同，具体如下： 1、国产EM277 i 的一端是通过PPI 口与 S7-200相连（西门子原装是通过侧面的扁平电缆与 S7-200 PLC 相连） 2、国产EM277 i 还有一个DP 端口，它用于与 S7-300 DP 总线相连，其功能与西门子EM277的功能完全一致。 3、国产EM277 i 有一个拨码型 DP 地址设置开关（西门子原装 EM277是双位数字旋转型） 4、国产EM277 i 如下图所示，尺寸：90*96*63mm 比西门子原装略宽 也是导轨型的，与西门子S7-200可以插在同一35mm 导轨上 国产EM277 i 会给您提供一个高性价比的通讯体验。 大连德嘉电子 在线咨询 QQ：1242136482 国产EM277 i 硬件连接示意图1： 国产 EM277 i硬件连接示意图\2： 本帖已由w inbest 于2011-3-9 9:52:42修改过 免责声明：本帖仅代表作者个人观点，与中国自动化网无关。其原创性以及文中陈述文字和内容未经本站证实，对本帖以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。 • 收藏 • 引用 • w inbest 助理工程师 积分：1935 发表62篇 回复470篇 个人信息 加为好友 • • 1楼 2010-12-12 21:47:53 大连德嘉电子 国产 EM277 i S7300与S7-200的EM277之间的PROFIBUS DP 通讯链接 S7-300与S7-200通过EM277进行PROFIBUS DP 通讯，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通讯进行组态和编程，只需要将要进行通讯的数据整理存放在V 存储区与S7-300的组态EM277从站时的硬件I/O 地址相对应就可以了。 插入一个 S7-300的站,选中STEP7的硬件组态窗口中的菜单 Optionà Install new GSD，导入 SIEM089D.GSD 文件，安装 EM277从站配置文件. 导入 GSD 文件后，在右侧的设备选择列表中找到 EM277从站，PROFIBUS DPàAdditional Field DevicesàPLCàSIMATICàEM277,并且根据您的通讯字节数，选择一种通讯方式，本例中选择了...
