EMCCX系列存储日常管理维护和故障排除手册

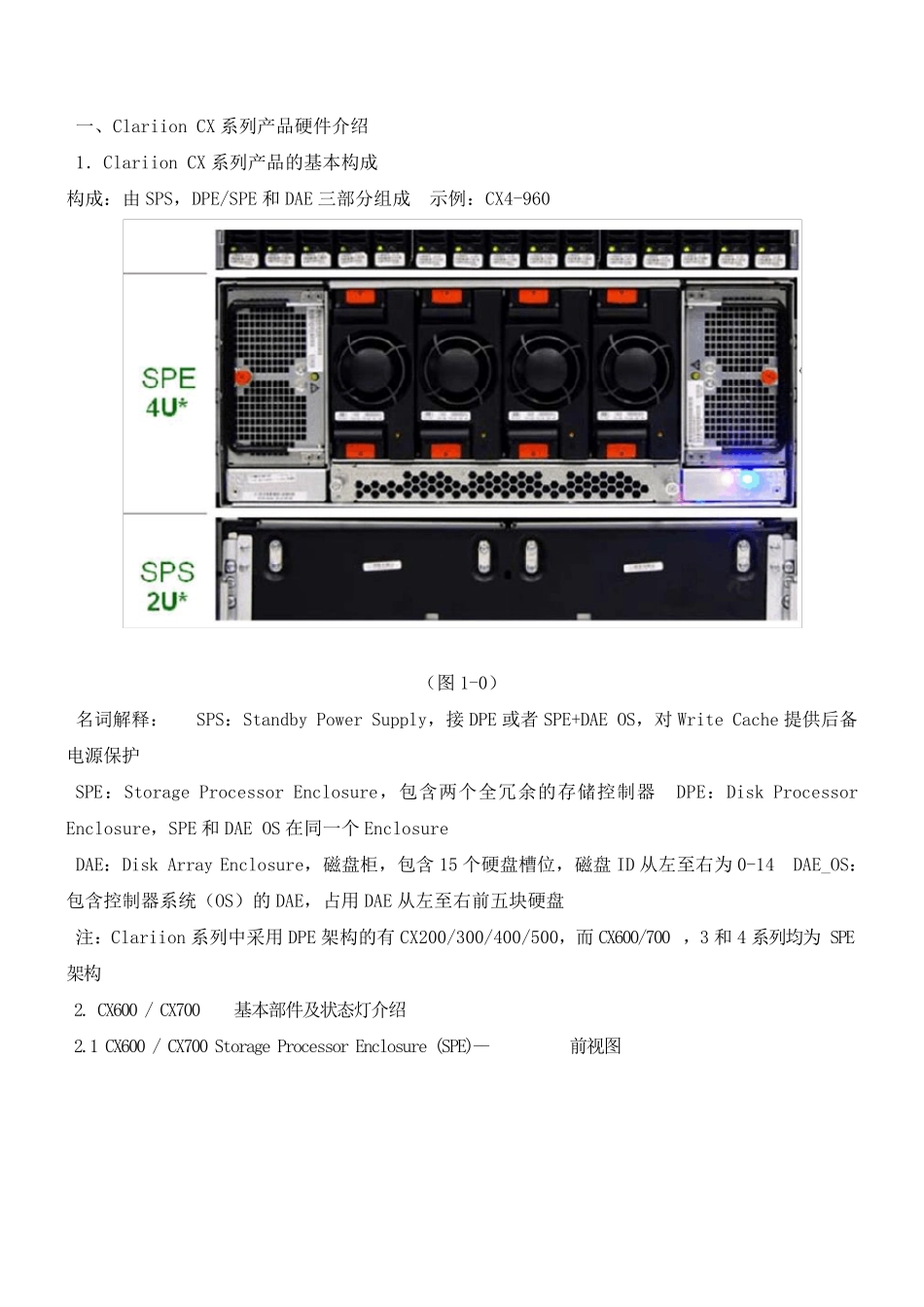

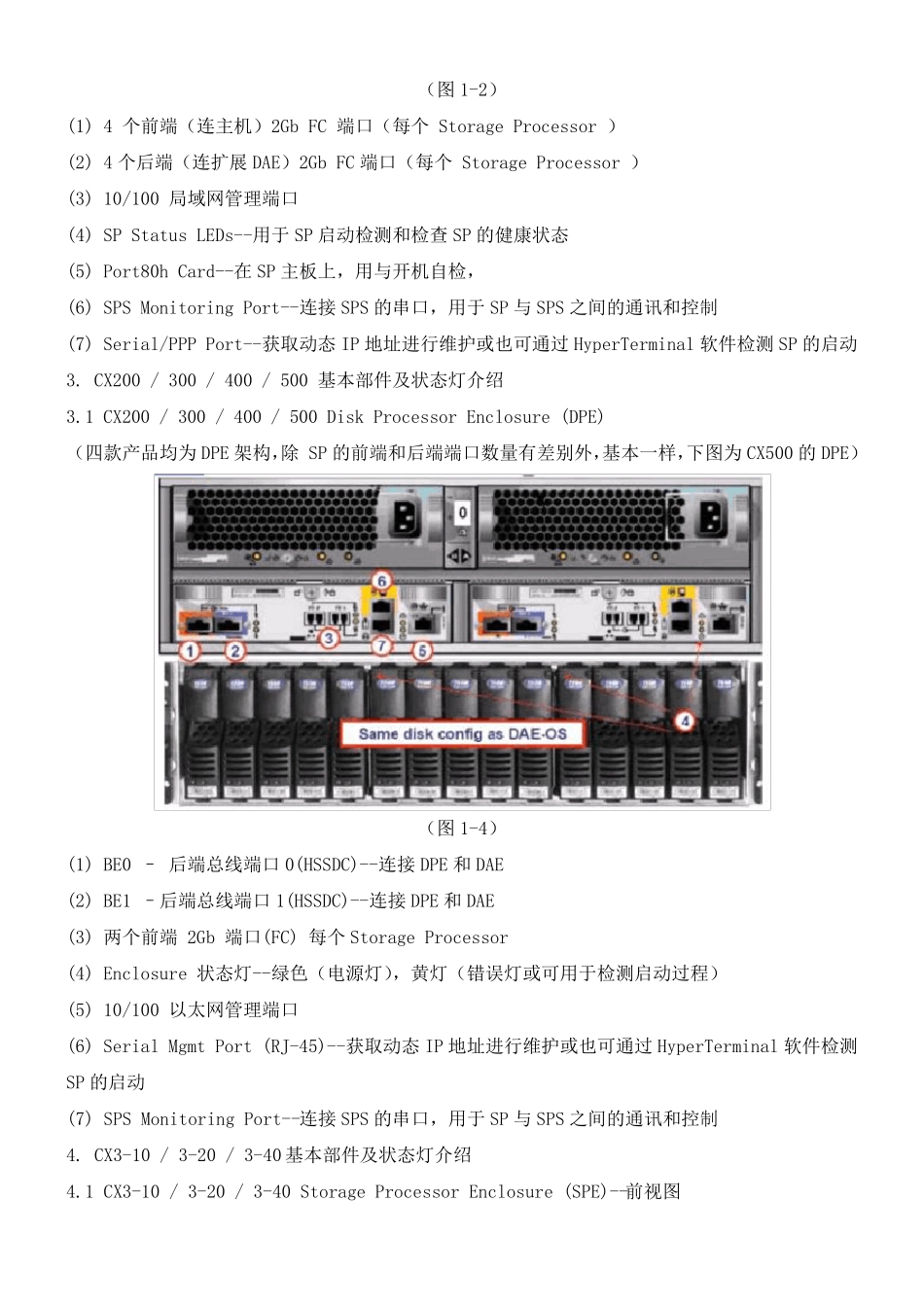

一、Clariion CX 系列产品硬件介绍 1．Clariion CX 系列产品的基本构成 构成：由 SPS，DPE/SPE 和 DAE 三部分组成 示例：CX4-960 （图 1-0） 名词解释： SPS：Standby Power Supply，接 DPE 或者 SPE+DAE OS，对 Write Cache 提供后备电源保护 SPE：Storage Processor Enclosure，包含两个全冗余的存储控制器 DPE：Disk Processor Enclosure，SPE 和 DAE OS 在同一个 Enclosure DAE：Disk Array Enclosure，磁盘柜，包含 15 个硬盘槽位，磁盘 ID 从左至右为 0-14 DAE_OS：包含控制器系统（OS）的 DAE，占用 DAE 从左至右前五块硬盘 注：Clariion 系列中采用 DPE 架构的有 CX200/300/400/500，而 CX600/700 ，3 和 4 系列均为 SPE架构 2. CX600 / CX700 基本部件及状态灯介绍 2.1 CX600 / CX700 Storage Processor Enclosure (SPE)--前视图 （图1-1） (1) 3 个热插拔风扇模块 (2) 风扇模块错误灯（黄灯亮表示有错误，在前面板上看不见，需拆下前面板才能看见） (3) SPE 电源指示灯(绿灯) SPE 错误指示灯 (黄灯) 2.2 CX600 / CX700 Storage Processor Enclosure (SPE)-- 后视图 （图1-2） (1) Storage Processors A (2) Storage Processors B (3) 2 个热拔插电源模块 (active/active, 1+1) 2.3 CX600 / CX700 Storage Processor (SP) —细节图 （图1-2） (1) 4 个前端（连主机）2Gb FC 端口（每个 Storage Processor ） (2) 4 个后端（连扩展DAE）2Gb FC 端口（每个 Storage Processor ） (3) 10/100 局域网管理端口 (4) SP Status LEDs--用于SP 启动检测和检查SP 的健康状态 (5) Port80h Card--在SP 主板上，用与开机自检， (6) SPS Monitoring Port--连接SPS 的串口，用于SP 与SPS 之间的通讯和控制 (7) Serial/PPP Port--获取动态IP 地址进行维护或也可通过HyperTerminal 软件检测SP 的启动 3. CX200 / 300 / 400 / 500 基本部件及状态灯介绍 3.1 CX200 / 300 / 400 / 500 Disk Processor Enclosure (DPE) （四款产品均为DPE 架构，除 SP 的前端和后端端口数量有差别外，基本一样，下图为CX500 的DPE） （图1-4） (1) BE0 – 后端总线端口0(HSSDC)--连接DPE 和DAE (2) BE1 –后端总线端口1(HSSDC)--连接DPE 和DAE (3) 两个前端 2Gb 端...
