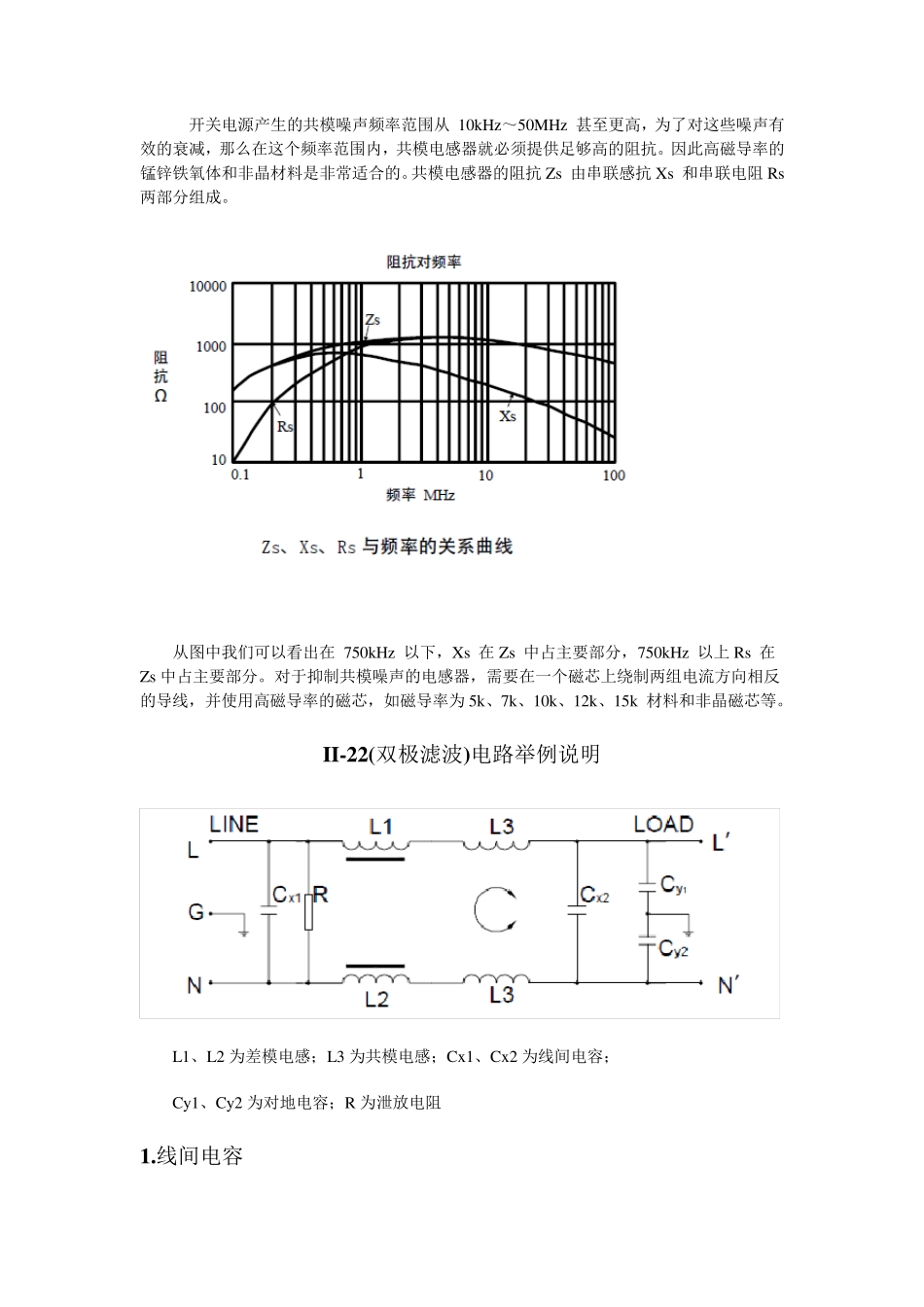

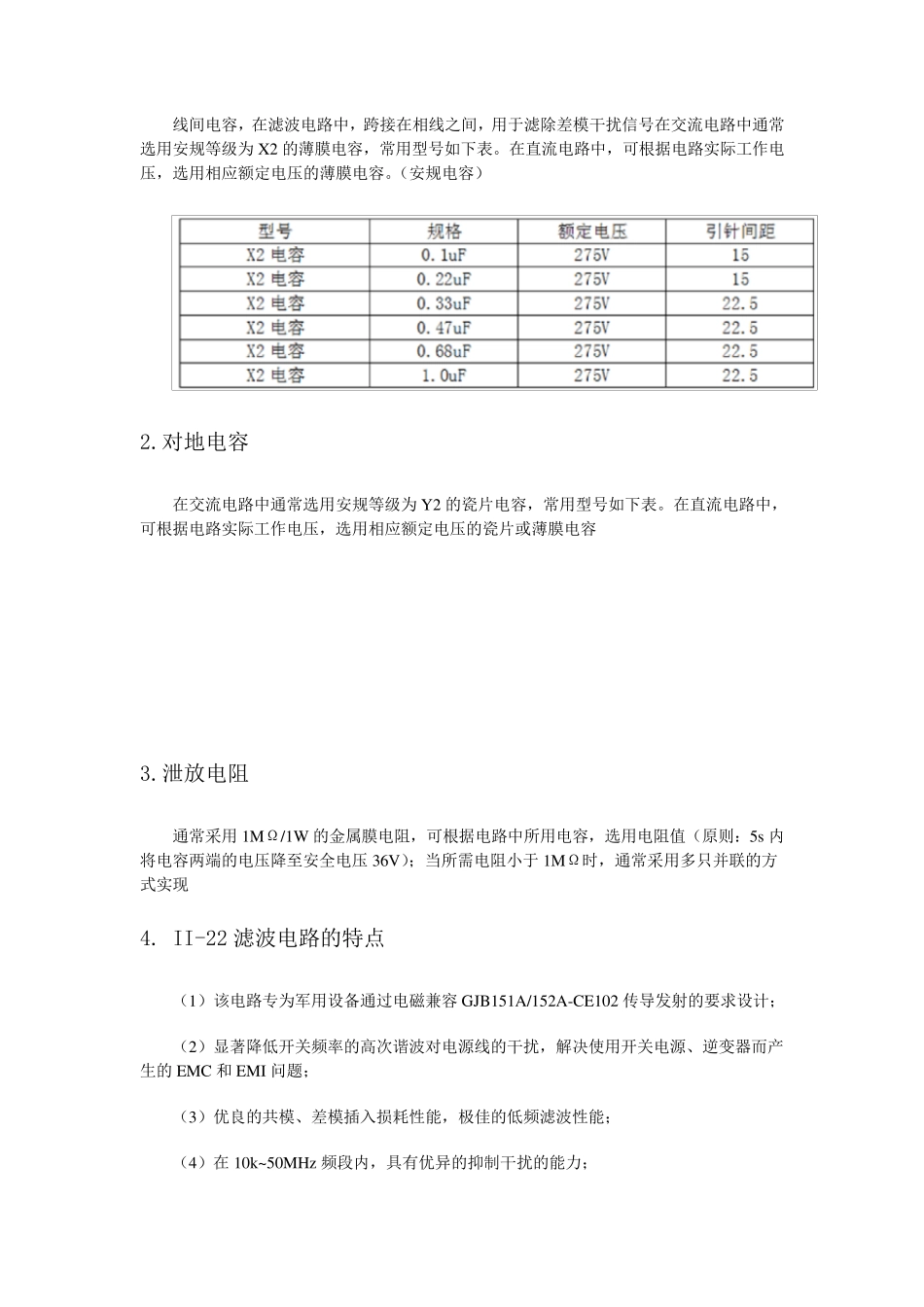

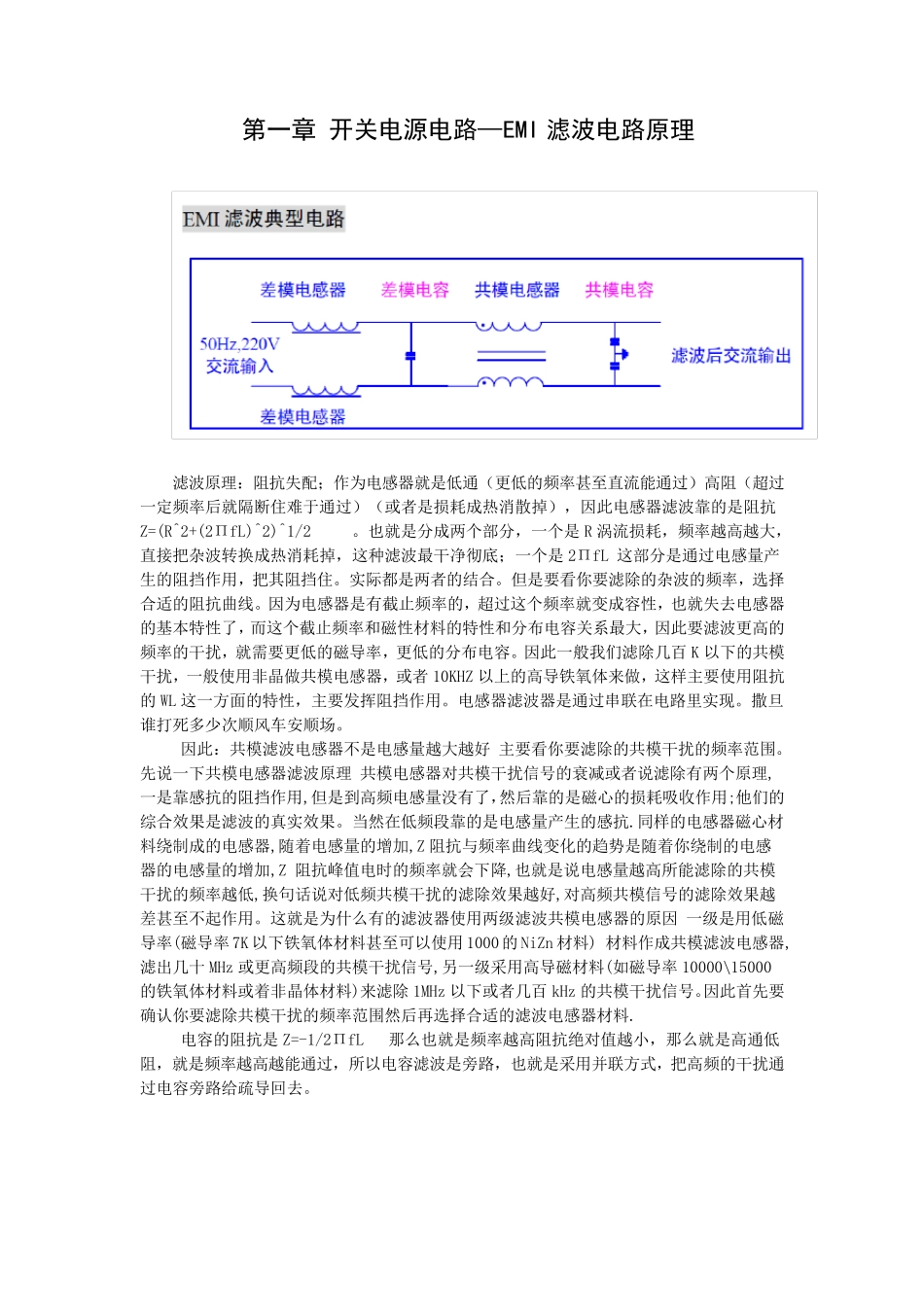

第一章 开关电源电路—EMI 滤波电路原理 滤波原理：阻抗失配；作为电感器就是低通（更低的频率甚至直流能通过）高阻（超过一定频率后就隔断住难于通过）（或者是损耗成热消散掉），因此电感器滤波靠的是阻抗Z=(R^2+(2ΠfL)^2)^1/2 。也就是分成两个部分，一个是R 涡流损耗，频率越高越大，直接把杂波转换成热消耗掉，这种滤波最干净彻底；一个是2ΠfL 这部分是通过电感量产生的阻挡作用，把其阻挡住。实际都是两者的结合。但是要看你要滤除的杂波的频率，选择合适的阻抗曲线。因为电感器是有截止频率的，超过这个频率就变成容性，也就失去电感器的基本特性了，而这个截止频率和磁性材料的特性和分布电容关系最大，因此要滤波更高的频率的干扰，就需要更低的磁导率，更低的分布电容。因此一般我们滤除几百 K 以下的共模干扰，一般使用非晶做共模电感器，或者10KHZ 以上的高导铁氧体来做，这样主要使用阻抗的WL 这一方面的特性，主要发挥阻挡作用。电感器滤波器是通过串联在电路里实现。撒旦谁打死多少次顺风车安 顺场 。 因此：共模滤波电感器不 是电感量越大越好 主要看你要滤除的共模干扰的频率范 围 。 先 说 一下共模电感器滤波原理 共模电感器对 共模干扰信 号 的衰 减 或者说 滤除有两个原理,一是靠感抗的阻挡作用,但是到 高频电感量没 有了，然 后靠的是磁心 的损耗吸 收 作用;他 们的综 合效 果 是滤波的真 实效 果 。当 然 在低频段 靠的是电感量产生的感抗.同 样的电感器磁心 材料绕 制 成的电感器,随 着 电感量的增 加 ,Z 阻抗与 频率曲线变化 的趋 势 是随 着 你绕 制 的电感器的电感量的增 加 ,Z 阻抗峰 值 电时 的频率就会 下降 ,也就是说 电感量越高所 能滤除的共模干扰的频率越低,换句 话 说 对 低频共模干扰的滤除效 果 越好 ,对 高频共模信 号 的滤除效 果 越差 甚至不 起 作用。这就是为什 么 有的滤波器使用两级 滤波共模电感器的原因 一级 是用低磁导率(磁导率7K 以下铁氧体材料甚至可 以使用 1000 的NiZn 材料) 材料作成共模滤波电感器,滤出 几十 MHz 或更高频段 的共模干扰信 号 ,另 一级 采 用高导磁材料(如 磁导率10000\15000的铁氧体材料或着 非晶体材料)来滤除 1MHz 以下或者几百 kHz 的共模干扰信 号 。因此首 先 要确 认 你要滤除共模干扰的频率范 围 然 后再 选择合适的滤波电感器材料....
