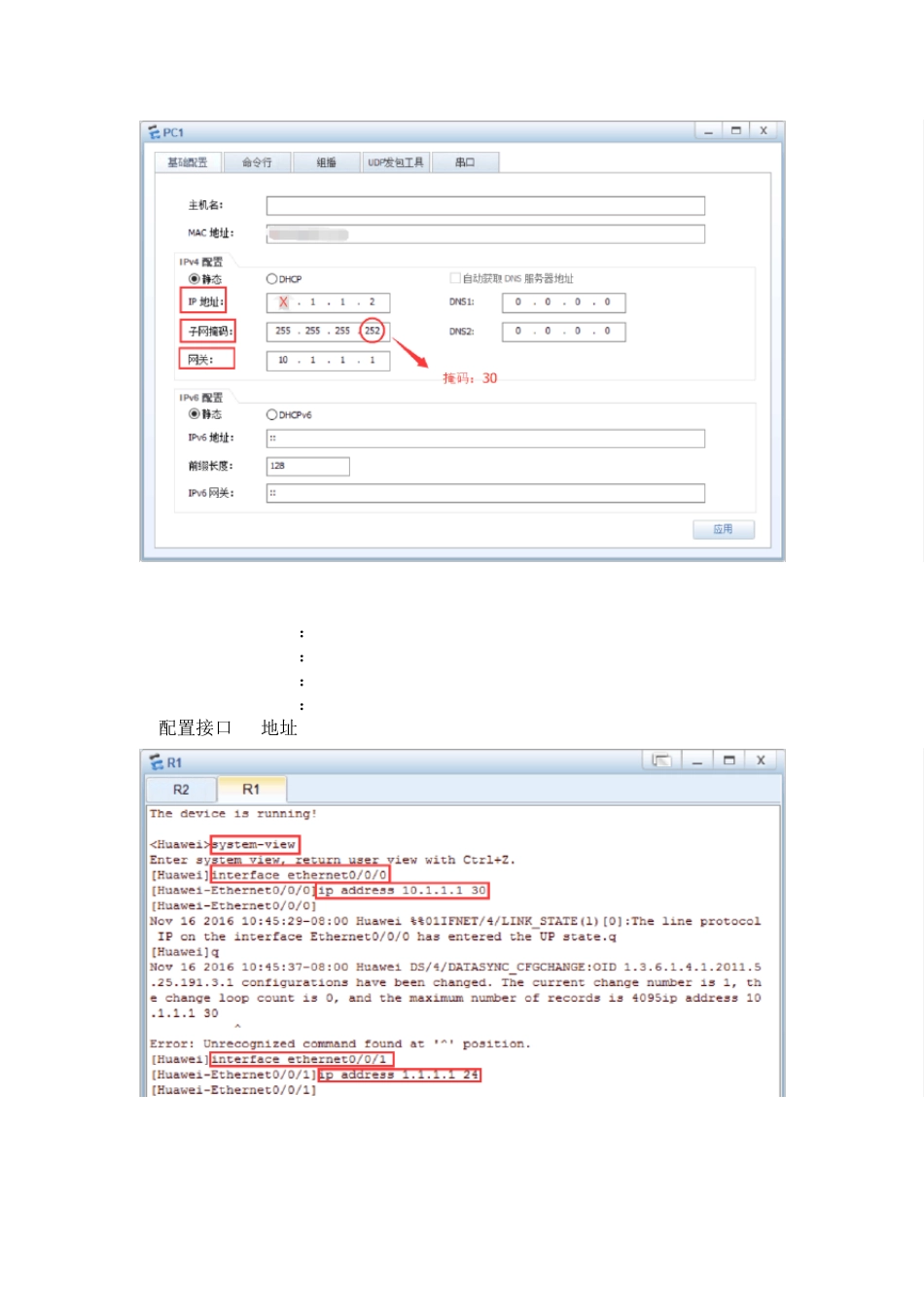

eNSP 动态路由配置实验 姓名：X 学号：X 班级：X 课程名称：动态路由配置实验 提交日期：年月 日 注：仅供参考 一、实验名称：动态路由配置 二、实验目的：实了解动态路由的原理，掌握动态路由的配置方法 三、实验软件：eNSP 四、实验任务： 1.了解RIP协议的配置及其特性 2.掌握路由聚合的方法 3明析RIP v2的验证方式 五、实验步骤 1.构建实验拓扑图，配置主机参数，并启动设备 Pc1-IP:10.1.1.2 Gateway:30 Pc2-IP:20.1.1.2 Gateway:30 R1 E/0/0/0-IP：10.1.1.1 Gateway:30 R1 E/0/0/1-IP：1.1.1.1Gateway:24 R2 E/0/0/0-IP：20.1.1.1 Gateway:30 R2 E/0/0/1-IP：1.1.1.2 Gateway:24 2.配置接口 IP地址 R1 system-view [Huawei]interface ethernet0/0/0 [Huawei-Ethernet0/0/0]ip address 10.1.1.1 30 [Huawei-Ethernet0/0/0]q [Huawei]interface ethernet0/0/1 [Huawei-Ethernet0/0/1]ip address 1.1.1.1 24 [Huawei-Ethernet0/0/1]q R2 system-view [Huawei]interface Ethernet0/0/0 [Huawei-Ethernet0/0/0]ip address 20.1.1.1 30 [Huawei]interface Ethernet0/0/1 [Huawei-Ethernet0/0/1]ip address 1.1.1.2 24 [Huawei-Ethernet0/0/1]q 3.添加待聚合路由信息（仅R1） system-view [Huawei]interface LoopBack 0 [Huawei-LoopBack0]ip address 30.1.6.213 32 [Huawei-LoopBack0]q [Huawei]interface LoopBack 1 [Huawei-LoopBack1]ip address 172.16.0.1 24 [Huawei-LoopBack1]q [Huawei]interface LoopBack 2 [Huawei-LoopBack2]ip address 172.16.1.1 24 [Huawei-LoopBack2]q [Huawei]interface LoopBack3 [Huawei-LoopBack3]ip address 172.16.2.1 24 [Huawei-LoopBack3]q 4.RIP协议配置(RIPv1、RIPv2) RIPv1:有类别路由协议，不支持VLSM（可变长子网掩码）,不支持路由聚合，以广播的形式发送报文，不支持验证 RIPv2:无类别路由协议，支持VLSM,支持路由聚合，以广播或组播（224.0.0.9）的形式发送报文，支持明文验证和MD5密文验证 ⑴RIPv1版：（注：启用协议后，若不改变协议类型则默认为 1） R1： system-view [Huawei]rip [Huawei-rip-1] [Huawei-rip-1]version 1 [Huawei-rip-1]network 1.0.0.0 [Huawei-rip-1]network 10.0.0.0 [Huawei-rip-1]network 30.0.0.0 [Huawei-rip-1]...
