EPS板砌体结构外墙外保温施工工法

EPS板砌体结构外墙外保温施工工法_第1页
1/11
EPS板砌体结构外墙外保温施工工法_第2页
2/11

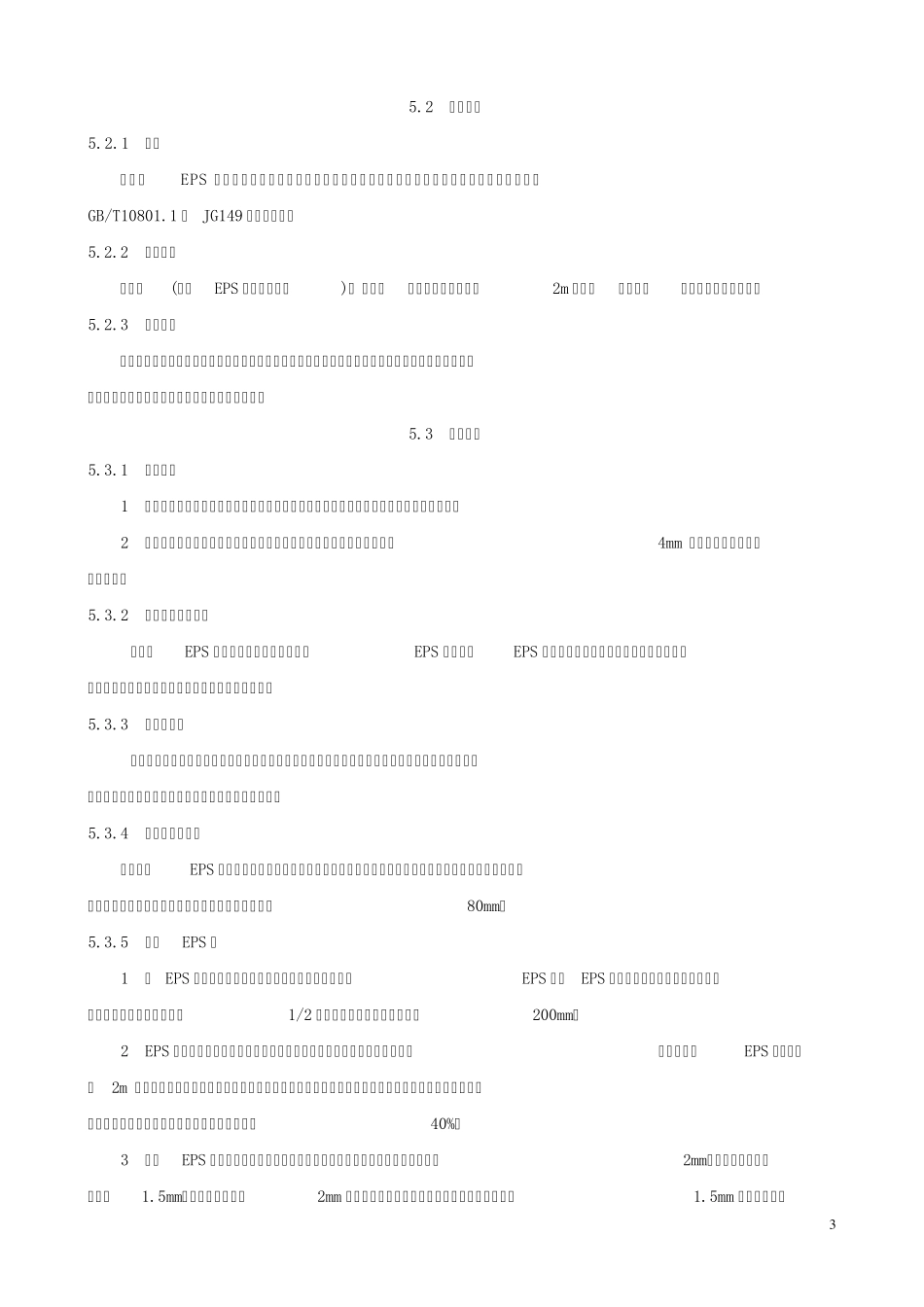

EPS板砌体结构外墙外保温施工工法_第3页
3/11
1 EPS 板砌体结构外墙外保温施工工法 工法编号:R JGF(闽 )— 14— 2008 完成单位:福建建工集团总公司 主要完成人:庄发玉、苏贞雄、梁晓劼 1 前言 本工程钢筋混凝土结构采用现浇混凝土内置有网保温板外墙外保温体系,本工法着重针对砌体外墙外保温系统,所采用的聚苯乙烯泡沫塑料(简称EPS)板是在其背面加工成凹凸齿槽形的保温板,采用EPS板为主要保温隔热材料,以粘、钉结合方式与墙身固定,在凹凸齿槽形的保温板外挂Ø2.0mm、 50× 50mm孔镀锌钢丝网,打专用锚栓,形成有网保温板与墙体结合在一起形成外墙外保温结构。根据设计要求,面层采用涂料装饰层的,采用胶粉聚苯颗粒抹灰找平;面层采用面砖装饰层的,抹复合抗裂砂浆找平,再粘贴面砖。通过工程实践应用,总结形成本工法。 2 工法特点 2.0.1 EPS 板材料特点 EPS 板具有质轻、保温、隔热、吸声、防震性能好,耐低温性好,耐酸碱性好等特点。 2.0.2 施工特点 1 EPS 板外保温做法使砌体主体结构和保温层通过粘贴及镀锌钢丝网和锚栓连接,形成有网保温体系,增强了保温系统与基层墙体的连接。 2 在铺贴完成后的钢丝网架EPS 板表面,采用20 ㎜厚胶粉聚苯颗粒保温找平,既可大大减少荷载同时由于阻断了热桥起到了补充保温效果,减少了力矩,增加了安全性。采用涂料饰面时,在胶粉聚苯颗粒保温浆料找平层上做抗裂砂浆复合耐碱玻纤网布作为抗裂防护层;采用面砖饰面时,抹抗裂砂浆层作为粘贴面砖基层。 3 适用范围 该系统适用于房屋建筑基层为各种砌体的建筑外墙外保温施工要求,适用于外墙面涂料饰面层和面砖饰面层。 4 工艺原理 采用EPS 板与单面钢丝网架通过锚栓与砌体连接,并用胶粉聚苯颗粒浆料进行找平,增强了保温并满足逐层渐变柔性释放应力原理,因此,其抗裂性及抗震安全性大大提高。抗裂防护层面刮抗裂柔性腻子,克服了涂料饰面层开裂质量通病。饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好的特点。系统各构造层材料柔韧性匹配,热应力释放充分。基本构造见下表4。 2 表 4 砌体有网EPS 板外保温系统基本构造 基层墙体 ① 系统的基本构造 构造示意图 粘接层 ② 保温层 ③ 加强层 ④ 连接件 ⑤ 找平层 ⑥ 饰面层 ⑦ 各种 砌体墙体 胶粘剂 凹凸齿槽形的 EPS 板 Ø2.0mm、 50× 50mm 孔镀锌网 锚栓 胶粉聚苯颗粒浆料或 抗裂砂浆 涂料 或面砖 5 施工工艺流程及操作要...
