建筑构造与识图期末试卷A卷VIP专享

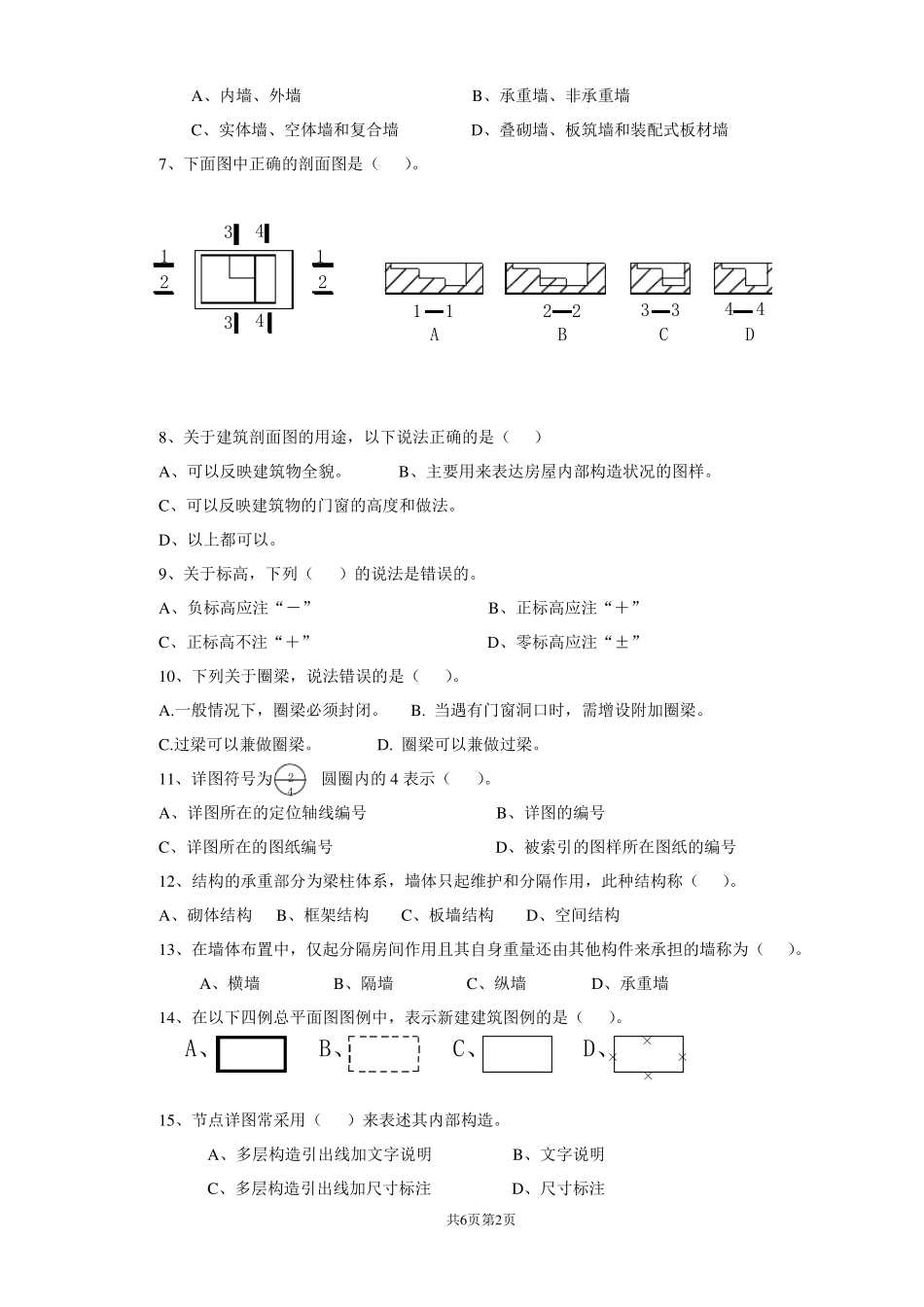

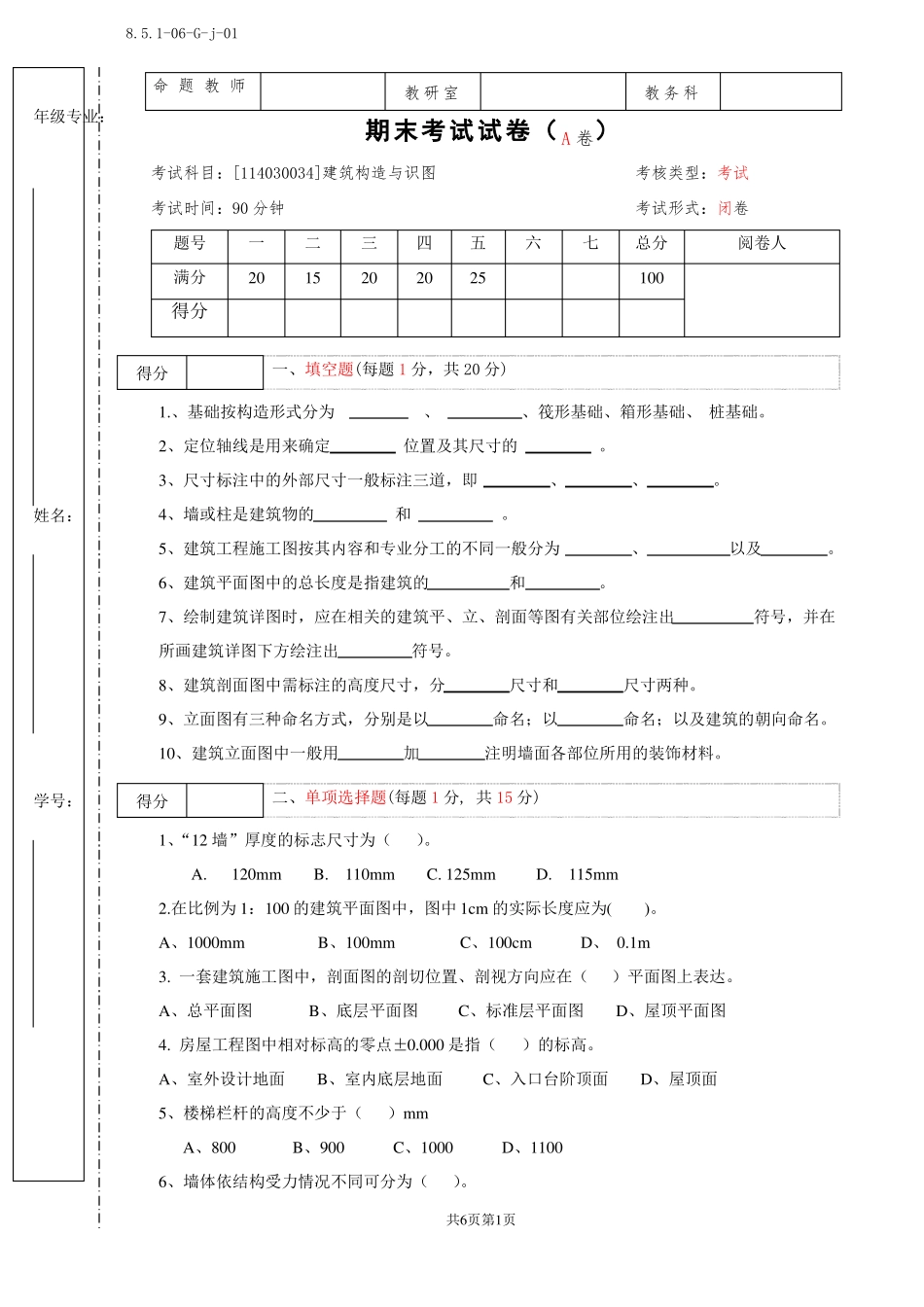

8.5.1-06-G-j-01年级专业：姓名：学号：命 题 教 师教 研 室教 务 科期末考试试卷（ A 卷）考试科目：[114030034]建筑构造与识图考核类型：考试考试时间：90 分钟考试形式：闭卷题号一二三四五六七总分阅卷人满分2015202025100得分得分一、填空题(每题 1 分，共 20 分)1.、基础按构造形式分为、、筏形基础、箱形基础、 桩基础。2、定位轴线是用来确定位置及其尺寸的。3、尺寸标注中的外部尺寸一般标注三道，即、、。4、墙或柱是建筑物的和。5、建筑工程施工图按其内容和专业分工的不同一般分为、以及。6、建筑平面图中的总长度是指建筑的和。7、绘制建筑详图时，应在相关的建筑平、立、剖面等图有关部位绘注出符号，并在所画建筑详图下方绘注出符号。8、建筑剖面图中需标注的高度尺寸，分尺寸和尺寸两种。9、立面图有三种命名方式，分别是以命名；以命名；以及建筑的朝向命名。10、建筑立面图中一般用加注明墙面各部位所用的装饰材料。得分二、单项选择题(每题 1 分, 共 15 分)1、“12 墙”厚度的标志尺寸为（）。A.120mmB.110mmC. 125mmD.115mm2.在比例为 1：100 的建筑平面图中，图中 1cm 的实际长度应为()。A、1000mmB、100mmC、100cmD、 0.1m3. 一套建筑施工图中，剖面图的剖切位置、剖视方向应在（）平面图上表达。A、总平面图B、底层平面图C、标准层平面图D、屋顶平面图4. 房屋工程图中相对标高的零点±0.000 是指（）的标高。A、室外设计地面B、室内底层地面C、入口台阶顶面D、屋顶面5、楼梯栏杆的高度不少于（）mmA、800B、900C、1000D、11006、墙体依结构受力情况不同可分为（）。共6页第1页A、内墙、外墙B、承重墙、非承重墙C、实体墙、空体墙和复合墙D、叠砌墙、板筑墙和装配式板材墙7、下面图中正确的剖面图是（）。3411221223344341ABCD8、关于建筑剖面图的用途，以下说法正确的是（）A、可以反映建筑物全貌。B、主要用来表达房屋内部构造状况的图样。C、可以反映建筑物的门窗的高度和做法。D、以上都可以。9、关于标高，下列（）的说法是错误的。A、负标高应注“－”B、正标高应注“＋”C、正标高不注“＋”D、零标高应注“±”10、下列关于圈梁，说法错误的是（）。A.一般情况下，圈梁必须封闭。B. 当遇有门窗洞口时，需增设附加圈梁。C.过梁可以兼做圈梁。D. 圈梁可以兼做过梁。11、详图符号为24圆圈内的 4 表示（）。A、详图所在的定位轴线编号B、详图的编号C、详图所在的图纸编号D、被索引的...
