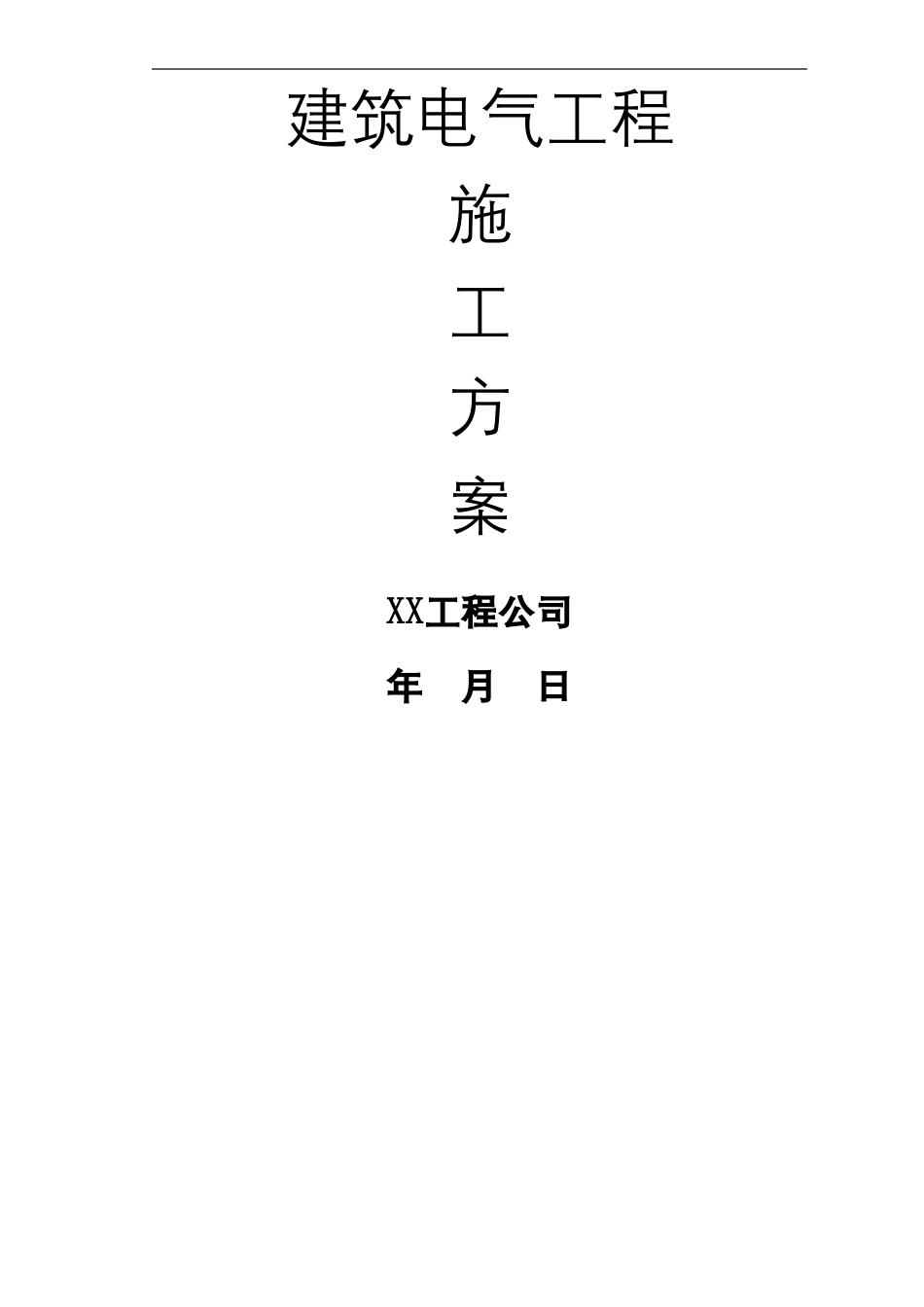

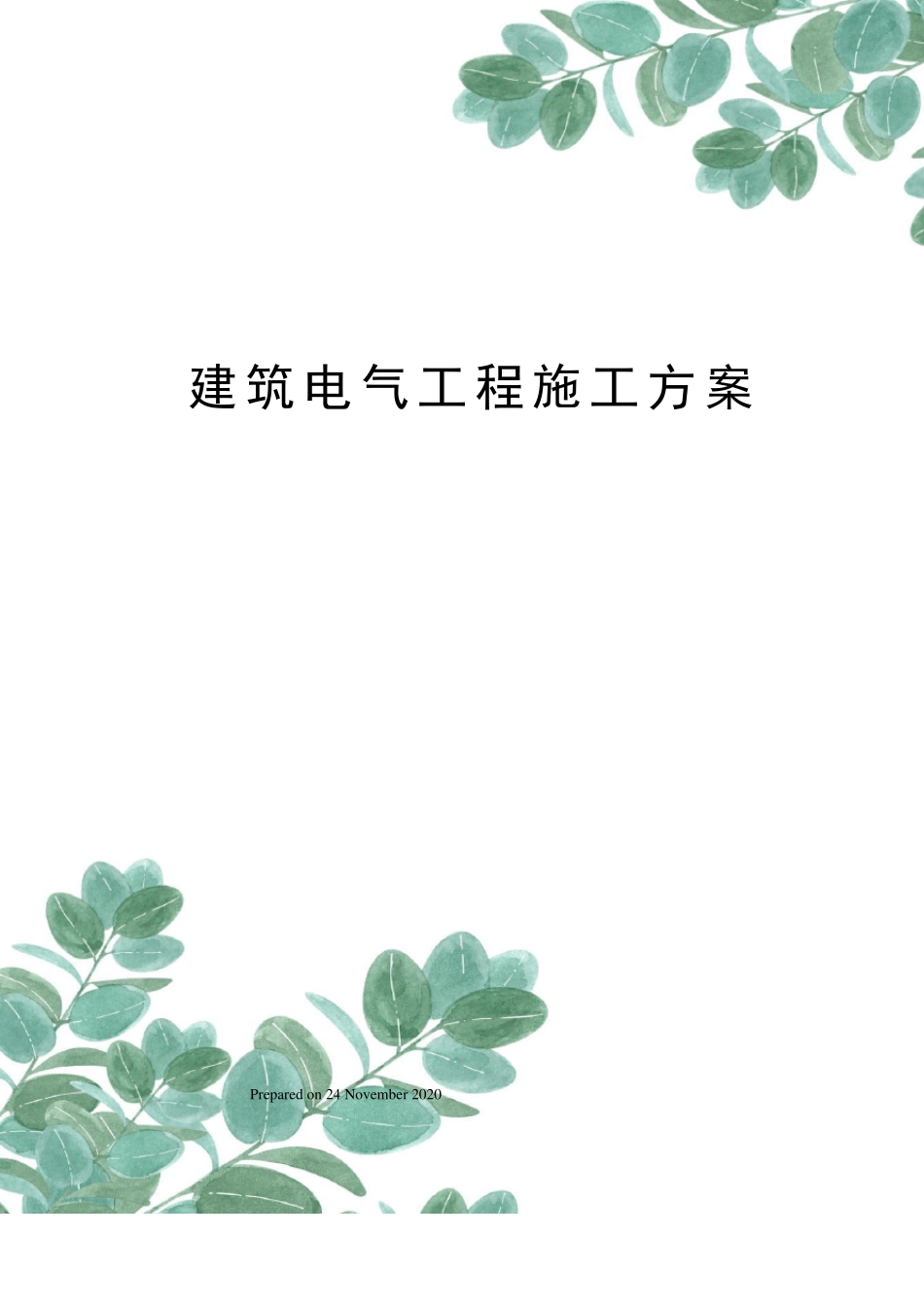

建 筑 电 气 工 程 施 工 方 案 Prepared on 24 November 2020建筑电气工程施工方案XX工程公司年月日目录1、编制依据北京市丰台区西山老年公寓设计图纸北京市丰台区西山老年公寓《施工组织设计》《民用建筑电气设计规范》JGJ 16-2008 《图形符号与技术资料》05D1《建筑物防雷设计规范》GB50057-2010《低压配电设计规范》GB50054-2011《防雷接地与等电位联结》05D10《老年人建筑设计规范》JGJ 122-99《老年人居住建筑设计标准》GB／T50340—2003中华人民共和国现行主要标准及法规2、电气工程概况、本工程为北京市丰台区西山老年公寓新建工程，楼号分别为 8#、9#、10#、11#、12#和 13#总计 6 栋。其中 8~12#楼为养老院，地下一层、地上三层，建筑高度为；13#楼为综合楼，地下二层、地上四层，建筑高度为。工程地址：北京市丰台区大灰厂村北宫森林公园内建设单位：北京市丰台区西山老年公寓设计单位：北京奥思得建筑设计有限公司勘察单位：北京房山区建筑勘察所监理单位：施工单位：北京城乡欣瑞建设有限公司建筑面积：地下为㎡，地上为㎡，总计㎡。、本工程供电电源由本场区外变压器引来进入各楼地下一层竖井一级柜，电缆采用YJV22埋地敷设。由地下一层一级柜，采用YJV电缆均沿电缆桥架明敷至电气竖井层箱。层箱采用NHYJV电缆SC管暗敷至楼层户箱。、建筑物竖向供配电设在电气竖井内。照明配电干线、空调、动力；由各层箱引至各户配电箱。由各户照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。、防雷接地系统：本建筑物按三级防雷设防，采用TN－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。、消防报警与控制系统：各层消防设有报警盘、控制盘、广播盘，由中控制设备引出线路穿过至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。、楼宇自动控制系统：中控制室设在13号消防中心机房内。BAS系统通讯总线和DDC电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿SC钢管或直接采用钢管敷设至各被控设备。实现对供配电系统、公共区域照明的监控。、结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿SC管引至各处信息...
