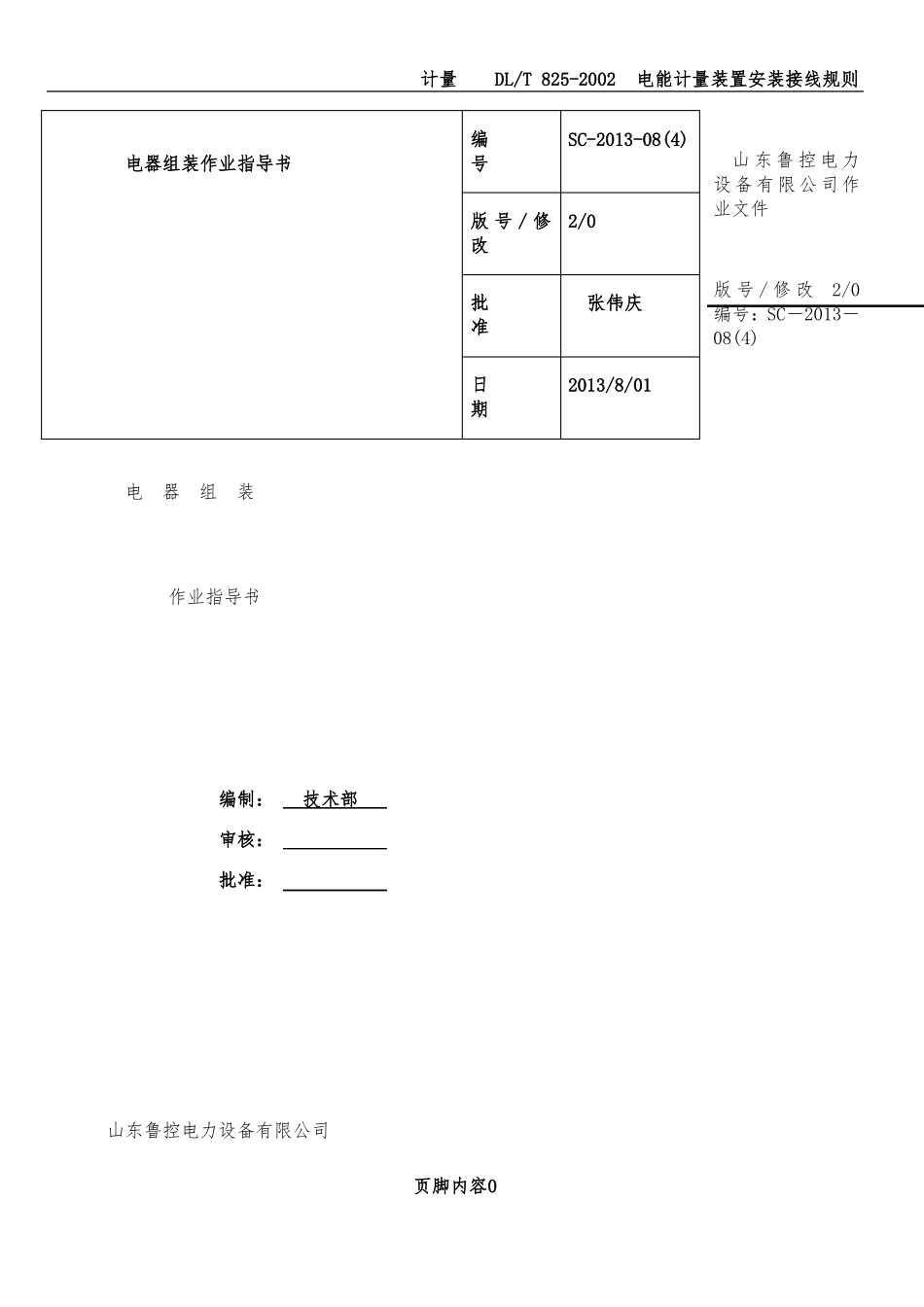

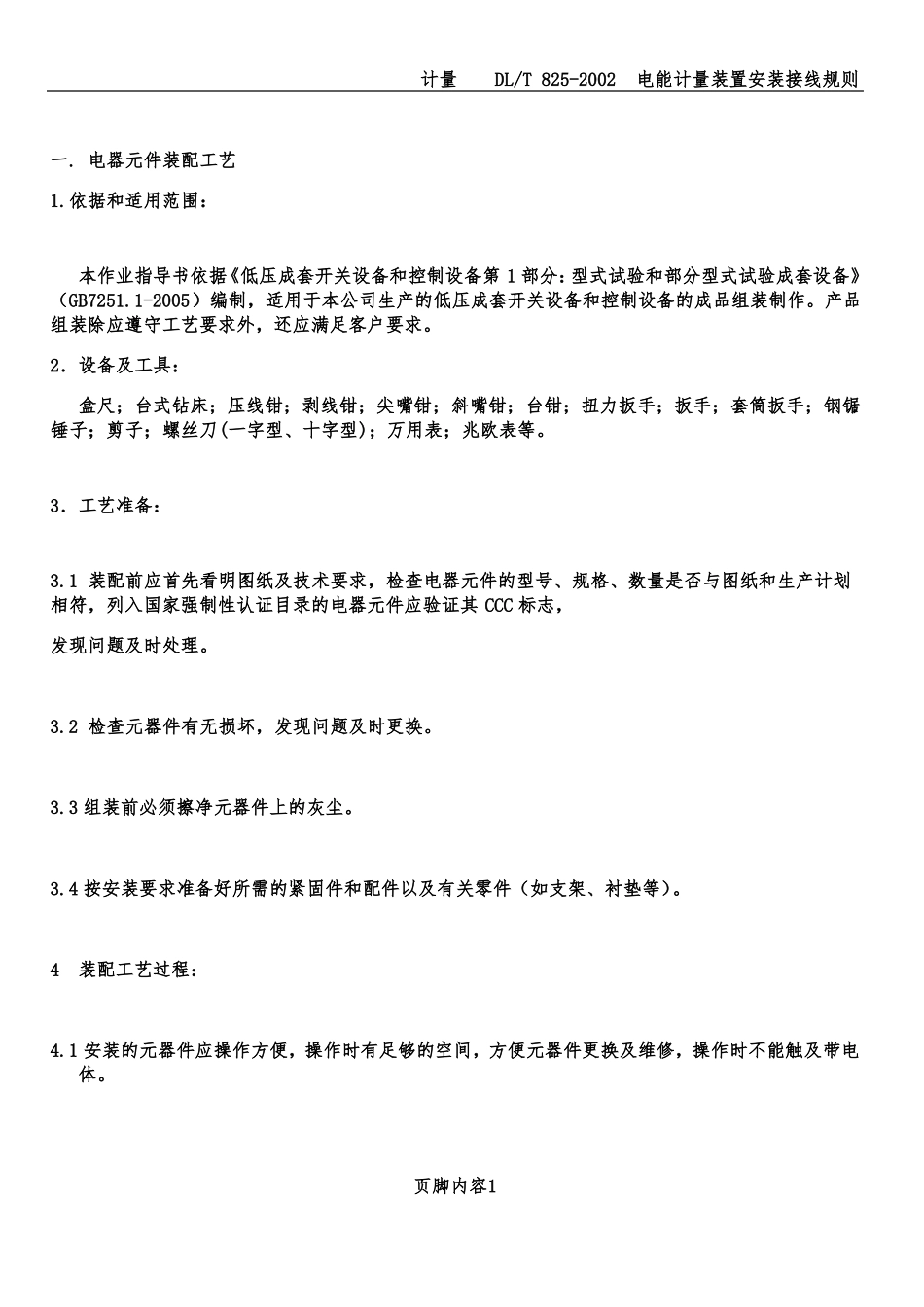

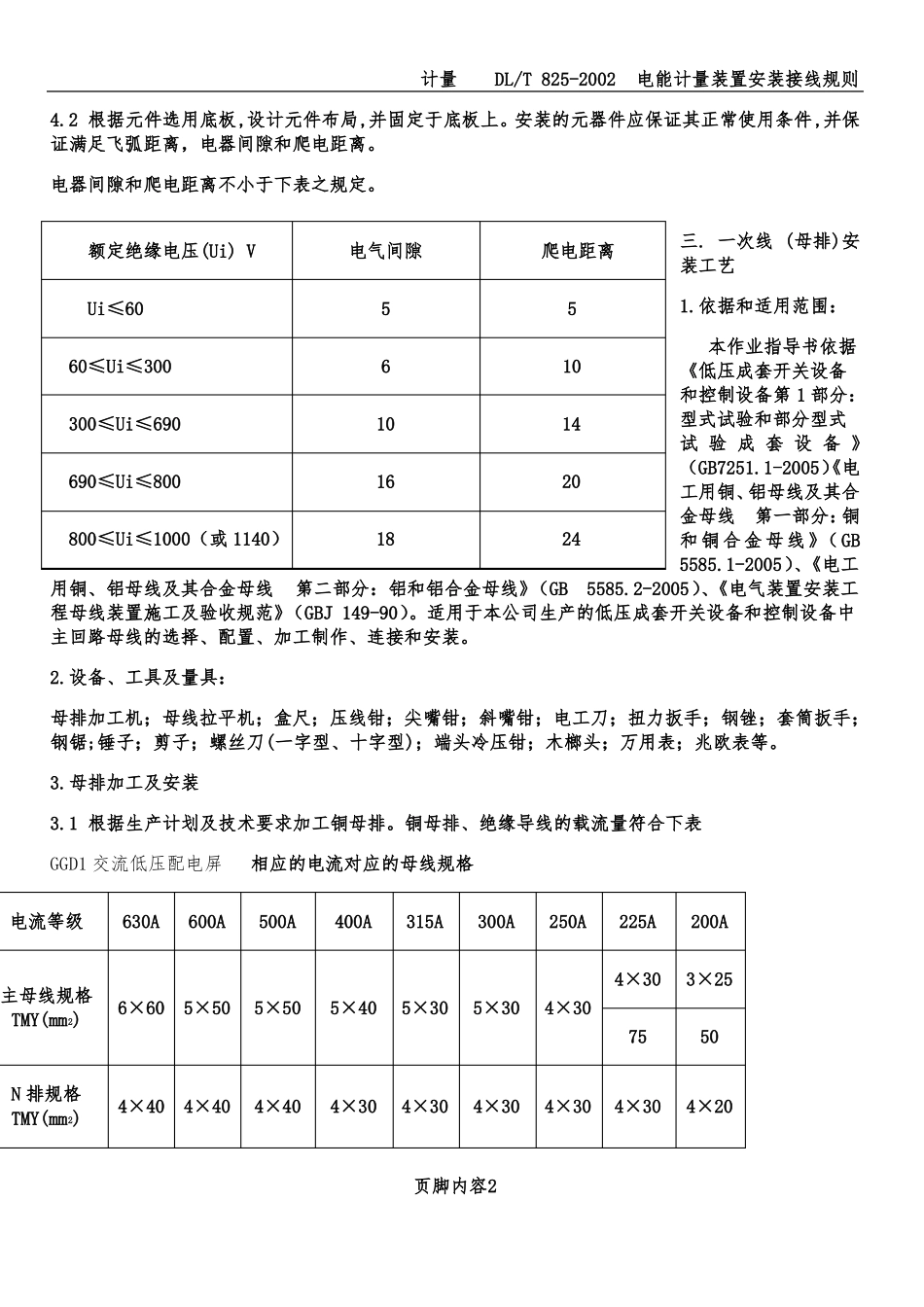

计量 DL/T 825-2002电能计量装置安装接线规则电器组装作业指导书编号SC-2013-08(4)山 东 鲁 控 电 力设 备 有限 公 司 作业文件版 号 / 修2/0改批准日期张伟庆版 号 / 修 改2/0编号：SC－2013－08(4)2013/8/01电器组装作业指导书编制：技术部审核：批准：山东鲁控电力设备有限公司页脚内容0计量 DL/T 825-2002电能计量装置安装接线规则一. 电器元件装配工艺1.依据和适用范围：本作业指导书依据《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备》（GB7251.1-2005）编制，适用于本公司生产的低压成套开关设备和控制设备的成品组装制作。产品组装除应遵守工艺要求外，还应满足客户要求。2．设备及工具：盒尺；台式钻床；压线钳；剥线钳；尖嘴钳；斜嘴钳；台钳；扭力扳手；扳手；套筒扳手；钢锯;锤子；剪子；螺丝刀(一字型、十字型)；万用表；兆欧表等。3．工艺准备：3.1 装配前应首先看明图纸及技术要求，检查电器元件的型号、规格、数量是否与图纸和生产计划相符，列入国家强制性认证目录的电器元件应验证其 CCC 标志，发现问题及时处理。3.2 检查元器件有无损坏，发现问题及时更换。3.3 组装前必须擦净元器件上的灰尘。3.4 按安装要求准备好所需的紧固件和配件以及有关零件（如支架、衬垫等）。4装配工艺过程：4.1 安装的元器件应操作方便，操作时有足够的空间，方便元器件更换及维修，操作时不能触及带电体。页脚内容1计量 DL/T 825-2002电能计量装置安装接线规则4.2 根据元件选用底板,设计元件布局,并固定于底板上。安装的元器件应保证其正常使用条件,并保证满足飞弧距离，电器间隙和爬电距离。电器间隙和爬电距离不小于下表之规定。三. 一次线 (母排)安装工艺1.依据和适用范围：额定绝缘电压(Ui) VUi≤60电气间隙5爬电距离5本作业指导书依据60≤Ui≤300610《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式300≤Ui≤69010 14试 验 成 套 设 备 》（GB7251.1-2005）《电690≤Ui≤80016 20工用铜、铝母线及其合金母线第一部分：铜800≤Ui≤1000（或 1140）18 24和铜合金母线》（ GB5585.1-2005）、《电工用铜、铝母线及其合金母线第二部分：铝和铝合金母线》（GB 5585.2-2005）、《电气装置安装工程母线装置施工及验收规范》（GBJ 149-90）。适用于本公司生产的低压成套开关设备和控制设备中主回路母线的选择、配置、加工制作、连接和安装。2.设备、工具及...
