引风机调试方案

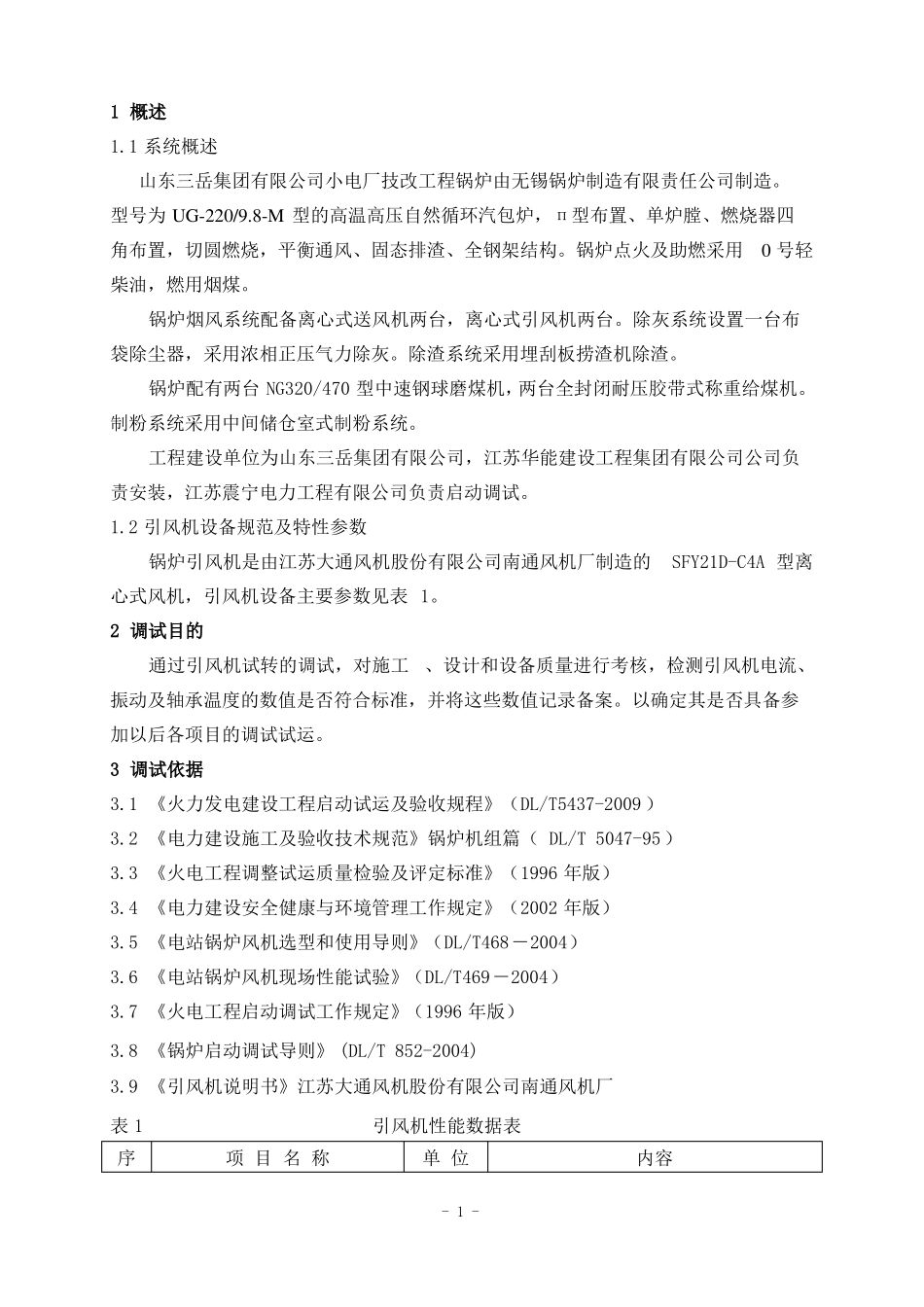

引风机调试方案_第1页
1/7

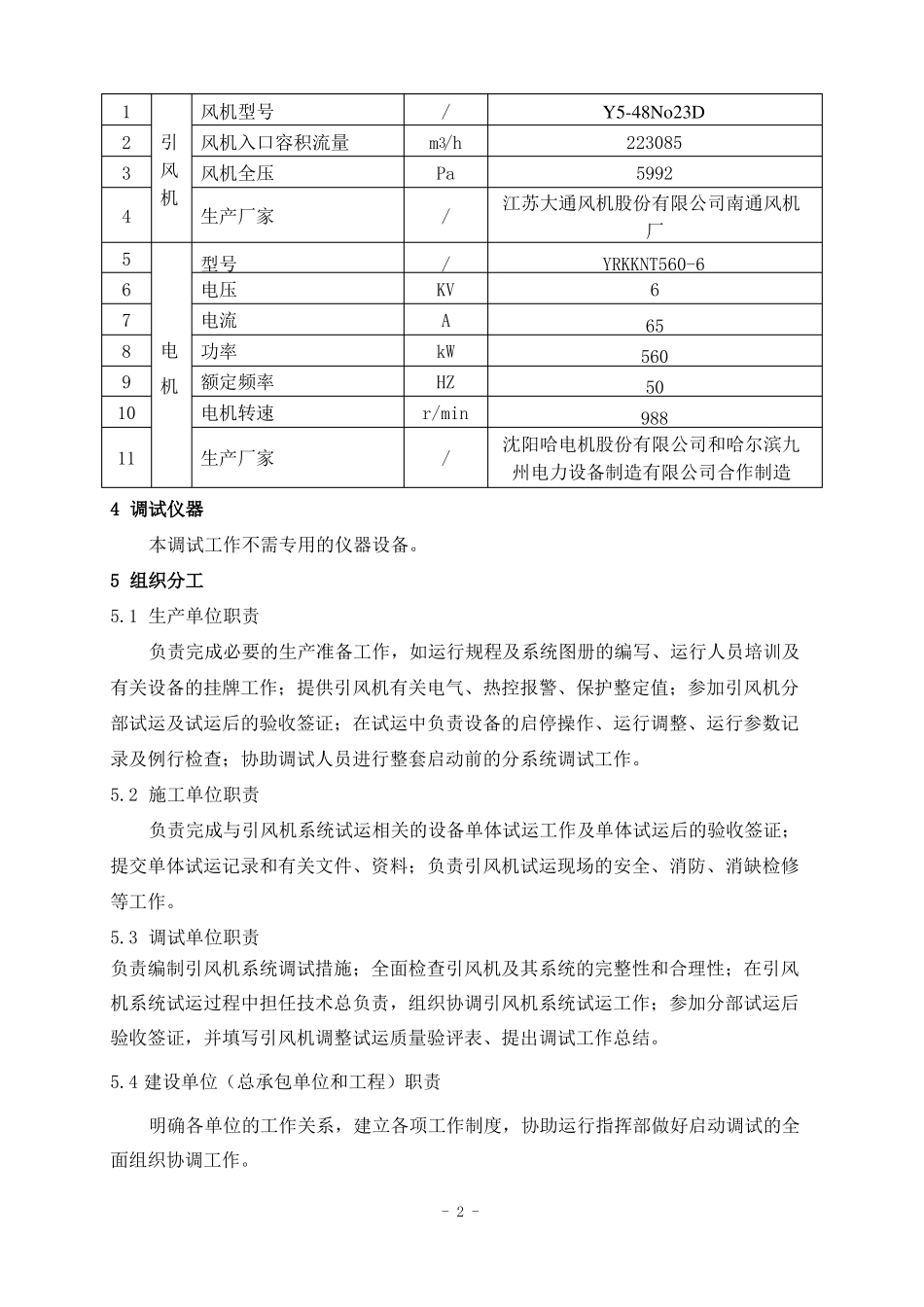

引风机调试方案_第2页
2/7

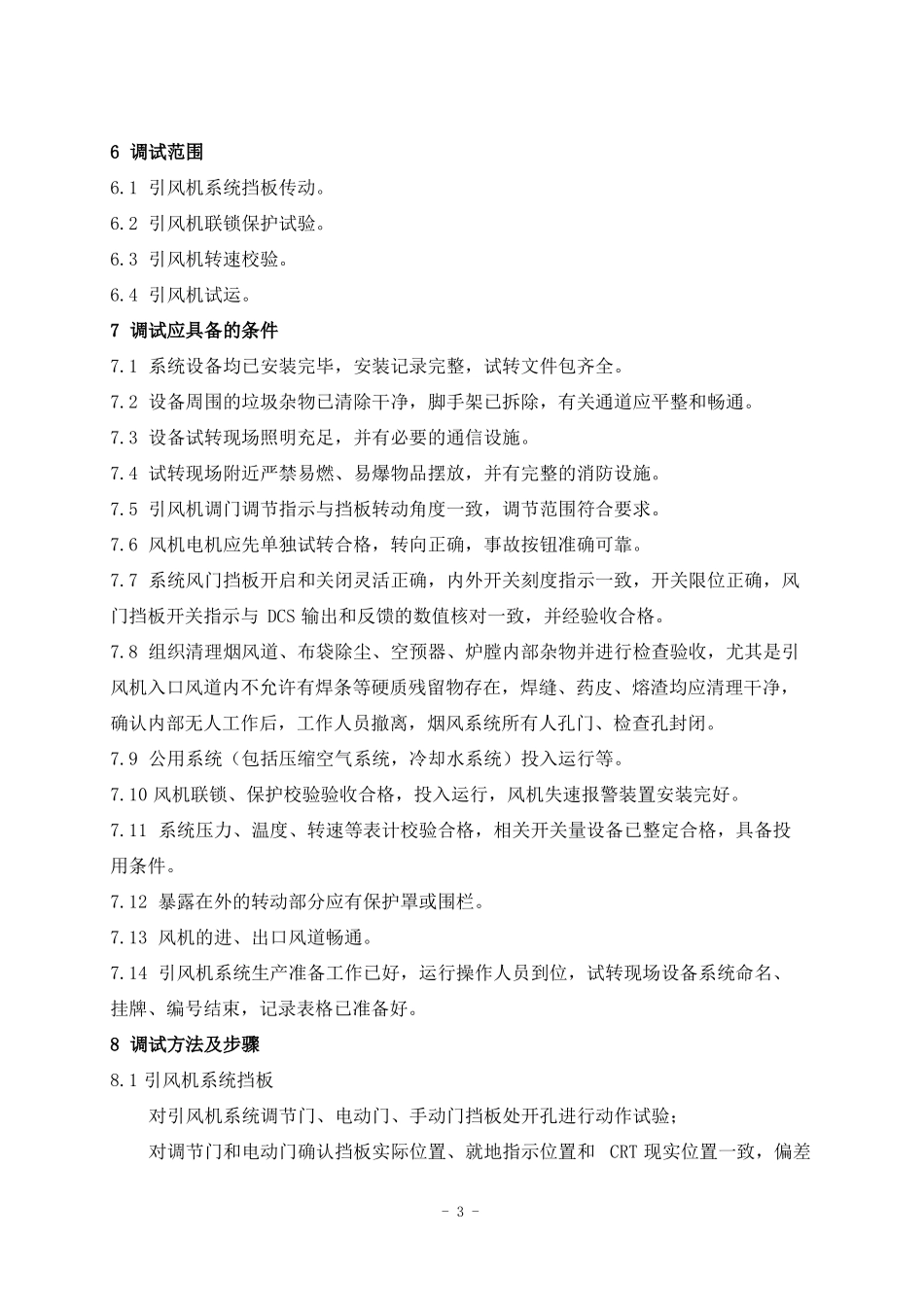

引风机调试方案_第3页
3/7
1 概述1.1 系统概述山东三岳集团有限公司小电厂技改工程锅炉由无锡锅炉制造有限责任公司制造。型号为 UG-220/9.8-M 型的高温高压自然循环汽包炉,п型布置、单炉膛、燃烧器四角布置,切圆燃烧,平衡通风、固态排渣、全钢架结构。锅炉点火及助燃采用0 号轻柴油,燃用烟煤。锅炉烟风系统配备离心式送风机两台,离心式引风机两台。除灰系统设置一台布袋除尘器,采用浓相正压气力除灰。除渣系统采用埋刮板捞渣机除渣。锅炉配有两台 NG320/470 型中速钢球磨煤机,两台全封闭耐压胶带式称重给煤机。制粉系统采用中间储仓室式制粉系统。工程建设单位为山东三岳集团有限公司,江苏华能建设工程集团有限公司公司负责安装,江苏震宁电力工程有限公司负责启动调试。1.2 引风机设备规范及特性参数锅炉引风机是由江苏大通风机股份有限公司南通风机厂制造的SFY21D-C4A 型离心式风机,引风机设备主要参数见表 1。2 调试目的通过引风机试转的调试,对施工、设计和设备质量进行考核,检测引风机电流、振动及轴承温度的数值是否符合标准,并将这些数值记录备案。以确定其是否具备参加以后各项目的调试试运。3 调试依据3.1 《火力发电建设工程启动试运及验收规程》(DL/T5437-2009 )3.2 《电力建设施工及验收技术规范》锅炉机组篇( DL/T 5047-95 )3.3 《火电工程调整试运质量检验及评定标准》(1996 年版)3.4 《电力建设安全健康与环境管理工作规定》(2002 年版)3.5 《电站锅炉风机选型和使用导则》(DL/T468-2004)3.6 《电站锅炉风机现场性能试验》(DL/T469-2004)3.7 《火电工程启动调试工作规定》(1996 年版)3.8 《锅炉启动调试导则》 (DL/T 852-2004)3.9 《引风机说明书》江苏大通风机股份有限公司南通风机厂表 1引风机性能数据表序项 目 名 称单 位- 1 -内容123456789电风机型号引风机入口容积流量风风机全压机生产厂家型号电压电流功率/m3/hPa//KVAkWHZr/min/Y5-48No23D2230855992江苏大通风机股份有限公司南通风机厂YRKKNT560-666556050988沈阳哈电机股份有限公司和哈尔滨九州电力设备制造有限公司合作制造机额定频率10电机转速11生产厂家4 调试仪器本调试工作不需专用的仪器设备。5 组织分工5.1 生产单位职责负责完成必要的生产准备工作,如运行规程及系统图册的编写、运行人员培训及有关设备的挂牌工作;提供引风机有关电气、热控报警、保护整定值;参加引风机分部试运及试运后的验收签证;在试运中负责...
