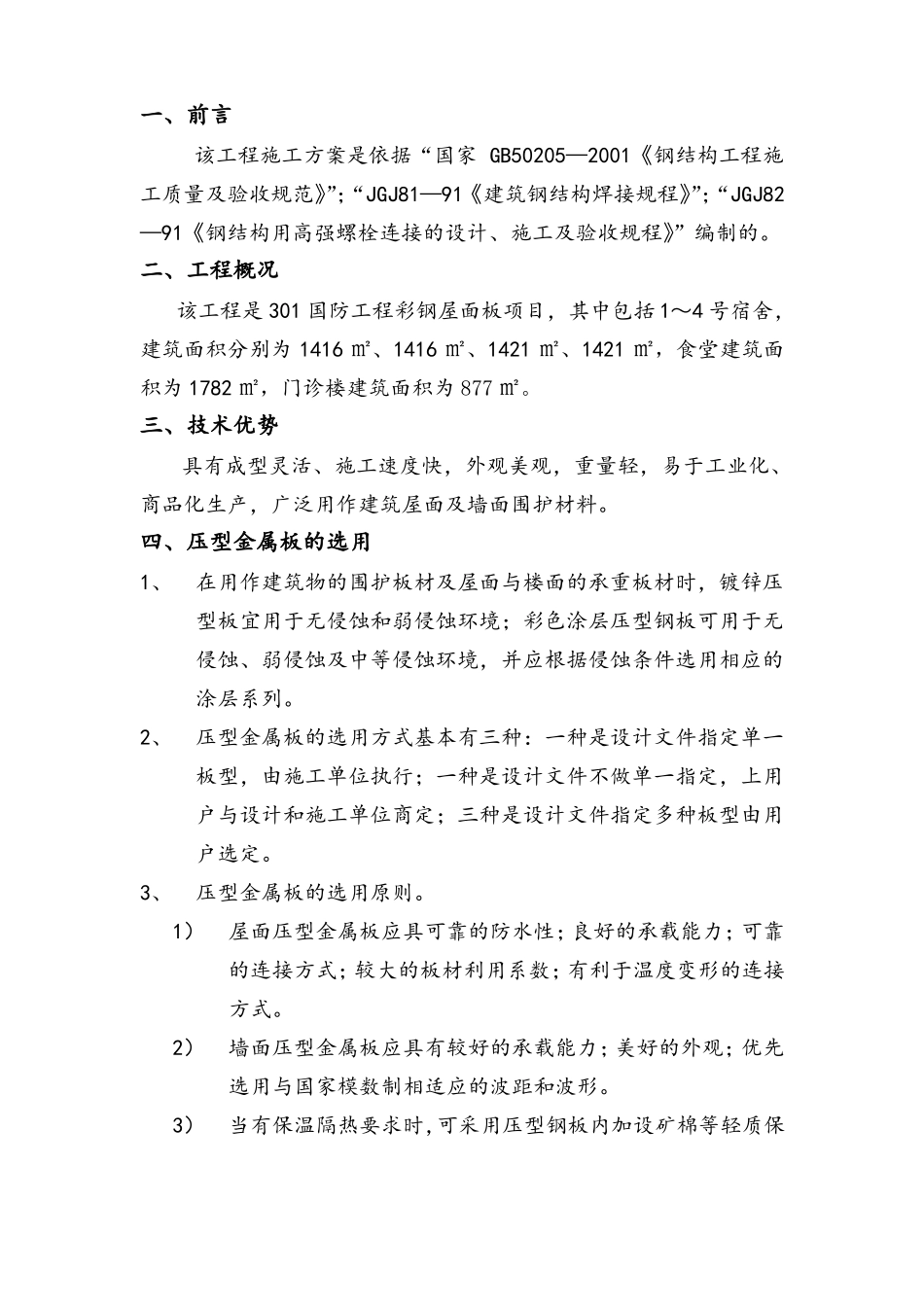

一、前言该工程施工方案是依据“国家 GB50205—2001《钢结构工程施工质量及验收规范》”;“JGJ81—91《建筑钢结构焊接规程》”;“JGJ82—91《钢结构用高强螺栓连接的设计、施工及验收规程》”编制的。二、工程概况该工程是 301 国防工程彩钢屋面板项目,其中包括 1~4 号宿舍,建筑面积分别为 1416 ㎡、1416 ㎡、1421 ㎡、1421 ㎡,食堂建筑面积为 1782 ㎡,门诊楼建筑面积为 877 ㎡。三、技术优势具有成型灵活、施工速度快,外观美观,重量轻,易于工业化、商品化生产,广泛用作建筑屋面及墙面围护材料。四、压型金属板的选用1、在用作建筑物的围护板材及屋面与楼面的承重板材时,镀锌压型板宜用于无侵蚀和弱侵蚀环境;彩色涂层压型钢板可用于无侵蚀、弱侵蚀及中等侵蚀环境,并应根据侵蚀条件选用相应的涂层系列。2、压型金属板的选用方式基本有三种:一种是设计文件指定单一板型,由施工单位执行;一种是设计文件不做单一指定,上用户与设计和施工单位商定;三种是设计文件指定多种板型由用户选定。3、压型金属板的选用原则。1)屋面压型金属板应具可靠的防水性;良好的承载能力;可靠的连接方式;较大的板材利用系数;有利于温度变形的连接方式。2)墙面压型金属板应具有较好的承载能力;美好的外观;优先选用与国家模数制相适应的波距和波形。3)当有保温隔热要求时,可采用压型钢板内加设矿棉等轻质保温层的作法形成保温隔热(屋)墙面。4)压型钢板的坡度可在 1/6~1/20 间选用,对暴雨或大雨量地区的压型金属板屋面应进行排水验算。5)根据本工程特点,选用板型,板厚,颜色。五、压型金属板的制作压型金属板的制作是采用金属板压型机,将彩涂钢卷进行连续的开卷、剪切、辊压成型等过程,制作过程应注意以下几点:1、压型金属板成型后,其基板不应有裂纹;2、有涂层、镀层压型金属板成型后,涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。3、压型金属板的尺寸允许偏差应符合规范规定。4、压型金属板成型后,表面应干净,不应有明显凹凸和皱褶。5、同一编号的压型板应叠放,不可混置。六、压型金属板的连接件1、结构连接件:是将建筑物的围护板材与承重结构连接或整体重要部件,以抵抗风的吸力、下滑力、地震力等,常用的是自攻螺丝。2、构造连接件:是将各种用途的彩板件连成整体,和于防水、密封、美观。常用的是铝合金拉铆钉。3、自攻自钻螺丝,前面有钻头,后面有丝扣,在专用电钻卡头的卡固下转动,这种自攻螺丝...
